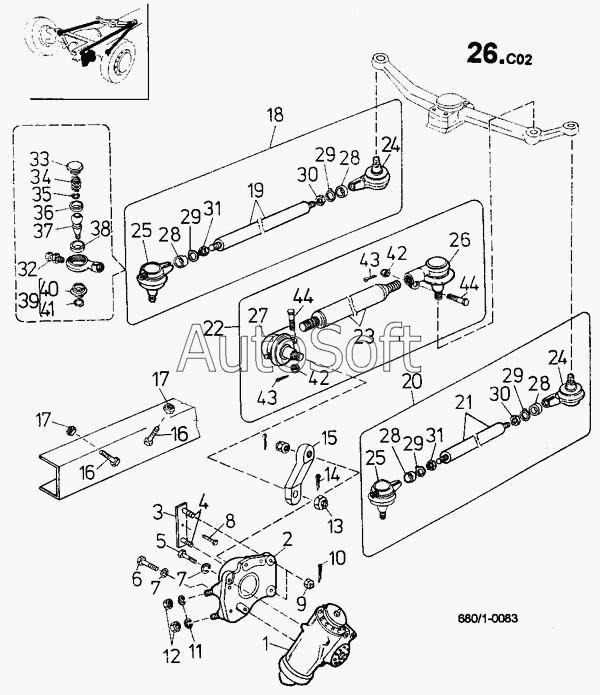

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Управление шасси (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***е | Сервоуправление гидравлицкие | |
| 2 | 2***} | Кронштейн | |
| 3 | 2***} | Держатель | |
| 4 | Б***5 | Болт ISО 8765 | |
| 5 | 2***} | Болт М18Х1.5Х35 | |
| 6 | 3***} | Болт ISО 8765 М18Х1.5Х55-8.8-А6G | |
| 7 | Ш***2 | Шайба пружинная 18 СSN 02 | |
| 8 | 3***} | Болт ISО 4017 М8Х25-5.8-А4G | |
| 9 | 3***} | Гайка М20Х1.5 СSN 02 1411.55 | |
| 10 | 3***} | Шплинт 4Х36 СSN 02 1781.05 | |
| 11 | Ш***2 | Шайба пружинная 20 СSN 02 | |
| 12 | 3***} | Гайка ISО 8673 М20Х1.5-8-А4G | |
| 13 | 3***} | Гайка М27Х2 СSN 02 1412.25 | |
| 14 | 3***} | Шплинт 5Х50 СSN 02 1781.05 | |
| 15 | 2***} | Рычаг управления | |
| 16 | 3***} | Болт ISО 4017 М16Х30-8.8-А5G | |
| 17 | 3***} | Гайка ISО 4035 М16-04-А3G | |
| 18 | 2***} | Тяга рулевого управления | |
| 19 | 2***} | Тяга рулевого управления | |
| 20 | 2***} | Тяга рулевого управления | |
| 21 | 2***} | Тяга рулевого управления | |
| 22 | 2***} | Тяга рулевого управления | |
| 23 | 2***} | Тяга рулевого управления | |
| 24 | 2***} | Шарнир шаровой | |
| 25 | 2***} | Шарнир шаровой | |
| 26 | 2***} | Шарнир шаровой | |
| 27 | 2***} | Шарик шаровой | |
| 28 | 2***} | Втулка | |
| 29 | 2***} | Шайба стопорная | |
| 29 | 2***} | Шайба стопорная | |
| 30 | 3***} | Гайка ISО 8675 М27Х2-05-А4G | |
| 30 | 3***} | Гайка ISО 8675 М27Х2-05-А4G | |
| 31 | 3***} | Гайка ISО 8675 М27Х2 L-05-А4G | |
| 31 | 3***} | Гайка ISО 8675 М27Х2 L-05-А4G | |
| 32 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 33 | 2***} | Крышка шарнира | |
| 34 | 2***} | Пружина | |
| 35 | 2***} | Шайба установочная 0.5 ММ | |
| 36 | 2***} | Сферическое гнездо верхнее | |
| 37 | 2***} | Цапфа шаровая | |
| 38 | 2***} | Сферическое гнездо нижнее | |
| 39 | 2***} | Чехол | |
| 40 | П***е | Пыленепроницаемое | |
| 41 | 2***} | Кольцо стопорное | |
| 42 | 3***} | Гайка М12 СSN 02 1411.25 | |
| 43 | 3***} | Шплинт 3.2Х25 СSN 02 1781.05 | |
| 43 | 3***} | Шплинт 3.2Х25 СSN 02 1781.05 | |
| 44 | 2***} | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
