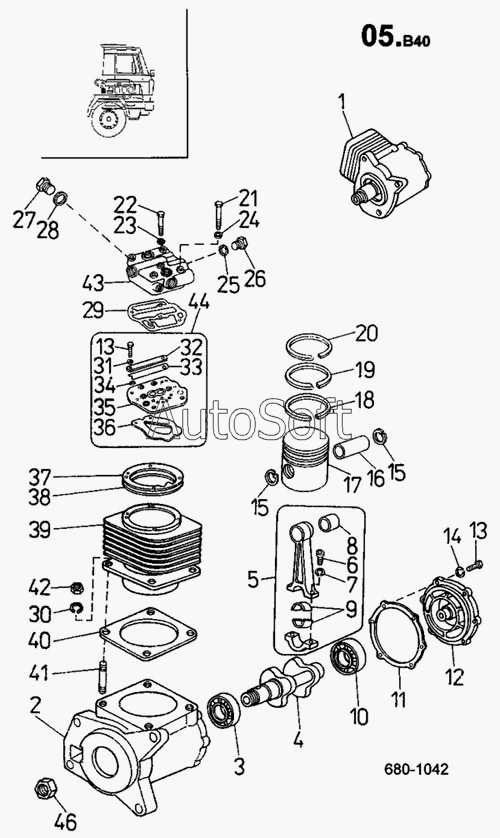

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Компрессор (детали) (680)
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
46
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***} | Компрессор 4131 | |
| 2 | 9***} | Картер компрессора | |
| 3 | Р***2 | Роликоподшипник NJ 306 В СSN 02 | |
| 4 | 9***} | Вал коленчатый | |
| 5 | 9***} | Шатун | |
| 6 | 9***} | Винт М8Х25 СSN 02 1143.52 | |
| 7 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 8 | 9***} | Втулка | |
| 9 | 9***} | Вкладыш шатуна | |
| 10 | Ш***N | Шарикоподшипник UR 6307 Z СSN | |
| 11 | 6***} | Прокладка | |
| 12 | 4***} | Крышка картера | |
| 13 | 3***} | Болт ISО 4017 М6Х20-8.8-А4G | |
| 14 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 15 | К***2 | Кольцо стопорное 20 СSN 02 | |
| 16 | 9***} | Палец поршневой | |
| 17 | 9***} | Поршень D 90 | |
| 18 | 9***} | Кольцо поршневое 90Х4 | |
| 19 | 9***} | Кольцо поршневое 90Х2.5 | |
| 20 | 9***} | Кольцо поршневое 90Х2.5 | |
| 21 | 9***} | Болт М8Х80 СSN 02 1101.75 | |
| 22 | 9***} | Болт М8Х60 СSN 02 1101.75 | |
| 23 | 9***} | Прокладка | |
| 24 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 25 | 9***} | Прокладка | |
| 26 | 9***} | Пробка | |
| 27 | 9***} | Пробка | |
| 28 | 9***} | Прокладка | |
| 29 | 9***} | Прокладка | |
| 30 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 31 | 9***} | Шайба | |
| 32 | 9***} | Упор | |
| 33 | 9***} | Диск | |
| 34 | 9***} | Кольцо | |
| 35 | 9***} | Пластина седельная | |
| 36 | 9***} | Диск | |
| 37 | 9***} | Прокладка | |
| 38 | 9***} | Прокладка | |
| 39 | 9***} | Цилиндр | |
| 40 | 9***} | Прокладка | |
| 41 | 9***} | Шпилька М10Х22 СSN 02 1176.55 | |
| 42 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 43 | 9***} | Головка цилиндра | |
| 44 | 9***} | Пластина седельная | |
| 46 | 9***} | Гайка М22Х1.5 СSN 02 1403.45 |
