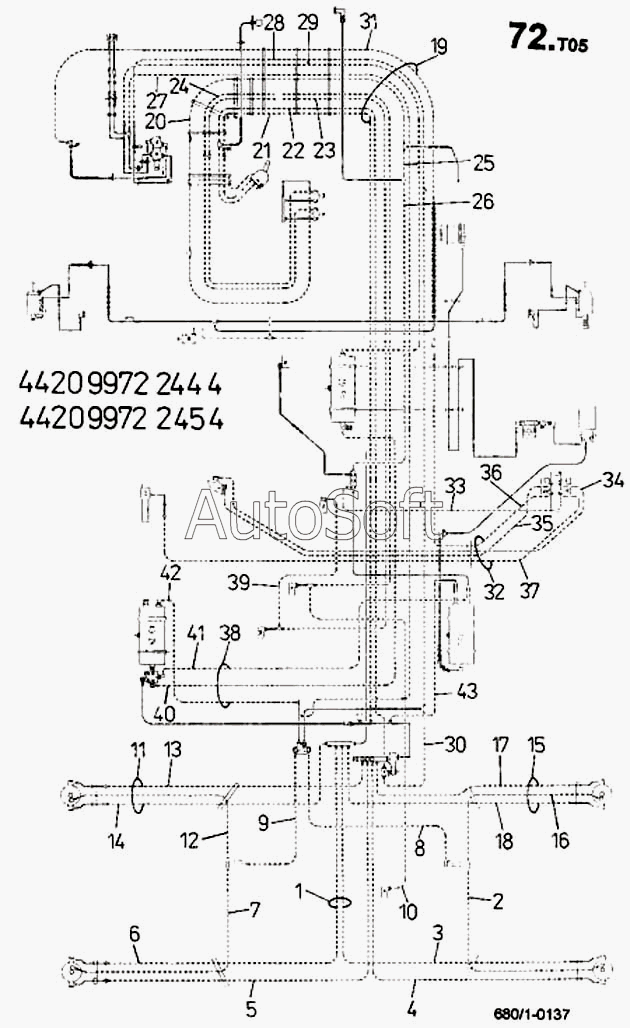

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Воздуховод (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20 7491 {72Т05/19А}
20
21
28 {72Т05/21А}
22
28 {72Т05/22А}
23
28 {72Т05/23А}
24
28 {72Т05/24А}
25
26
27
28 {72Т05/27А}
28
28 {72Т05/28А}
29
30
31
32
33
34
35
36
37
38
20 7491 {72Т05/38А}
39
28 {72Т05/39А}
40
28 {72Т05/40А}
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 7491 {72Т05/19А} | 2***} | Воздухопровод | |
| 20 7491 {72Т05/38А} | 2***} | Воздухопровод | |
| 28 {72Т05/21А} | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 28 {72Т05/22А} | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 28 {72Т05/23А} | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 28 {72Т05/24А} | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 28 {72Т05/27А} | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 28 {72Т05/28А} | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 28 {72Т05/39А} | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 28 {72Т05/40А} | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 1 | Т***д | Трубопровод | |
| 2 | 2***} | Трубка 15Х1.5 РА 12-Р DIN 74 324 | |
| 3 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 4 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 5 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 6 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 7 | 2***} | Трубка 15Х1.5 РА 12-Р DIN 74 324 | |
| 8 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 9 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 10 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 11 | Т***д | Трубопровод | |
| 12 | 2***} | Трубка 15Х1.5 РА 12-Р DIN 74 324 | |
| 13 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 14 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 15 | Т***д | Трубопровод | |
| 16 | 2***} | Трубка 15Х1.5 РА 12-Р DIN 74 324 | |
| 17 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 18 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 19 | 2***} | Воздухопровод - рама | |
| 20 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 21 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 22 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 23 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 24 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 25 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 26 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 27 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 28 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 29 | 2***} | Трубка 15Х1.5 РА 12-Р DIN 74 324 | |
| 30 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 31 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 32 | 2***} | Трубопровод пневматический | |
| 33 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 34 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 35 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 36 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 37 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 38 | 2***} | Трубопровод | |
| 39 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 40 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 | |
| 41 | 2***} | Трубка 15Х1.5 РА 12-Р DIN 74 324 | |
| 42 | 2***} | Трубка 15Х1.5 РА 12-Р DIN 74 324 | |
| 43 | 2***} | Трубка 10Х1 РА 12-Р DIN 74 324 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
