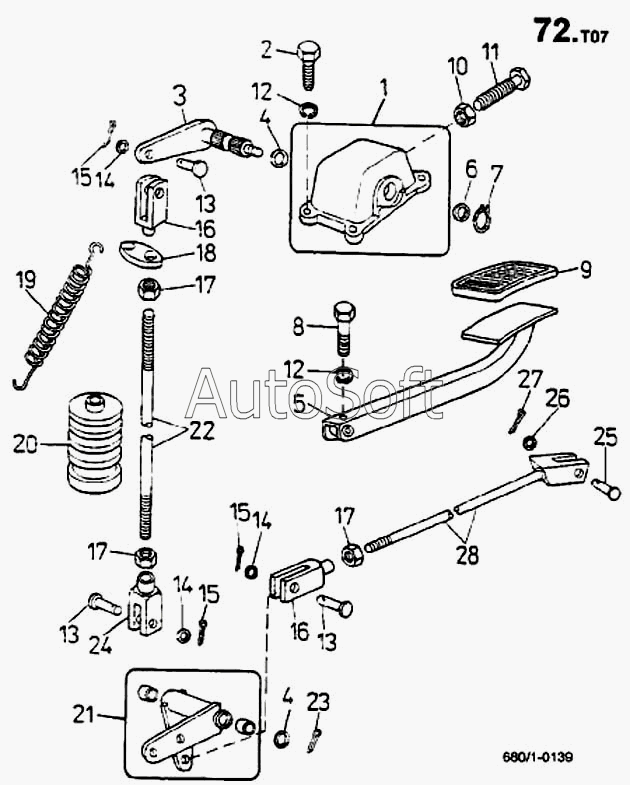

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Тормозной привод (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Подшипник педали | |
| 2 | 3***} | Болт ISО 4017 М8Х20-5.6-А4G | |
| 3 | 2***} | Рычаг | |
| 4 | 3***} | Шайба 21 СSN 02 1702.15 | |
| 5 | 2***} | Педаль | |
| 6 | 3***} | Шайба 15 СSN 02 1702.15 | |
| 7 | К***2 | Кольцо стопорное 15 СSN 02 | |
| 8 | 2***} | Болт | |
| 9 | 2***} | Обивка педали | |
| 10 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 11 | 3***} | Винт М8Х25 СSN 02 1115.25 | |
| 12 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 13 | П***О | Палец ISО | |
| 14 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 15 | 3***} | Шплинт 3.2Х20 СSN 02 1781.05 | |
| 15 | 3***} | Шплинт 3.2Х20 СSN 02 1781.05 | |
| 16 | 4***} | Вилка 10Х40 СSN 30 1551.21 | |
| 17 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 18 | 2***} | Направляющая | |
| 19 | 2***} | Пружина | |
| 20 | 2***} | Чехол защитный | |
| 21 | 2***} | Рычаг промежуточный | |
| 22 | 2***} | Тяга | |
| 23 | 3***} | Шплинт 4Х32 СSN 02 1781.05 | |
| 24 | 4***} | Вилка 10Х20 СSN 30 1551.21 | |
| 25 | П***О | Палец ISО | |
| 26 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 27 | 3***} | Шплинт 2Х20 СSN 02 1781.05 | |
| 28 | 2***} | Тяга |
