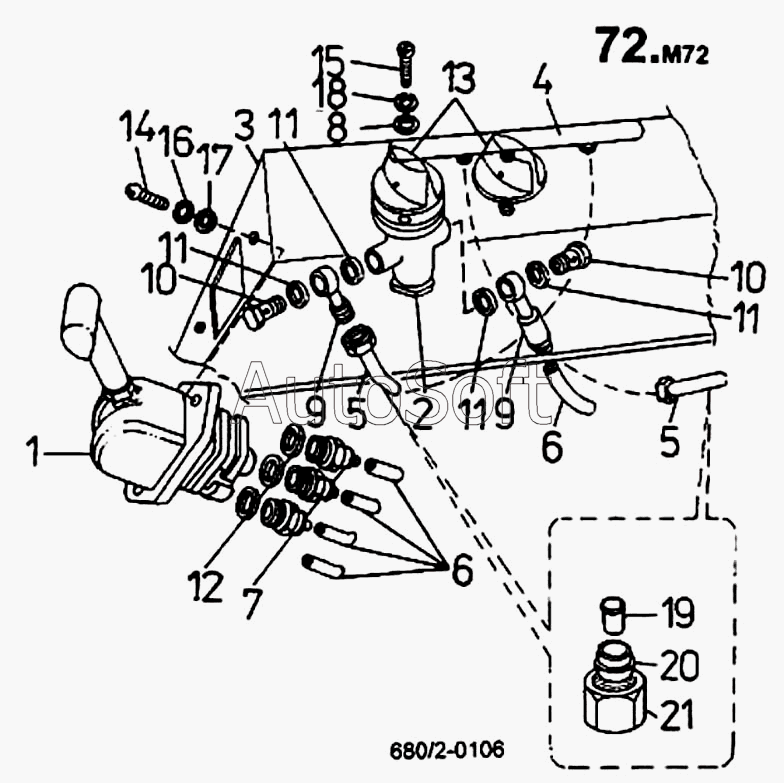

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Клапан ручной с кранами (680/2)
1
2
443 612 {72М72/02А}
3
4
20 7687 {72М72/04А}
5
28 {72М72/05А}
28 3351 {72М72/05А}
6
28 {72М72/06А}
7
8
9
20 5362 {72М72/09А}
10
Зажим РRО РRIРОJКU 6 СSN 13
11
Кольцо уплотнительное 12Х16
12
13
20 5443 0044 {72М72/13А}
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 5362 {72М72/09А} | 2***} | Угольник поворотный | |
| 20 5443 0044 {72М72/13А} | 2***} | Кнопка | |
| 20 7687 {72М72/04А} | 2***} | Трубопровод к крану | |
| 28 3351 {72М72/05А} | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 28 {72М72/05А} | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 28 {72М72/06А} | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 443 612 {72М72/02А} | 4***} | Кран проходной | |
| Зажим РRО РRIРОJКU 6 СSN 13 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| Кольцо уплотнительное 12Х16 | К***6 | Кольцо уплотнительное 12Х16 | |
| 1 | 4***} | Кран стояночного тормоза | |
| 2 | 4***} | Кран проходной | |
| 3 | 2***} | Панель клапана | |
| 4 | 2***} | Трубопровод к крану | |
| 5 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 6 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 7 | 2***} | Штуцер М16Х1.5/М14Х1.5 | |
| 8 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 9 | 2***} | Угольник поворотный | |
| 10 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 11 | К***6 | Кольцо уплотнительное 12Х16 | |
| 12 | К***0 | Кольцо уплотнительное 16Х20 | |
| 13 | 2***} | Кнопка | |
| 14 | 3***} | Винт М6Х16 СSN 02 1146.25 | |
| 15 | 3***} | Болт ISО 1207 М5Х14-5.8-А4G | |
| 16 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 17 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 18 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 19 | 5***} | Втулка 4Х12 20 362 00 | |
| 20 | 2***} | Кольцо уплотнительное JS 4 | |
| 21 | Г***3 | Гайка накидная JS 5 СSN 13 |
