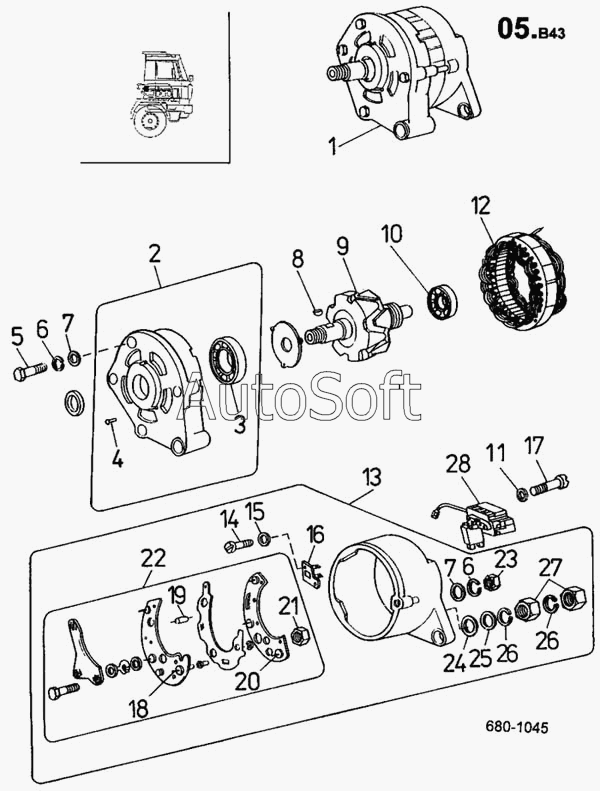

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Генератор (детали) (680)
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***} | Генератор 35А/28V | |
| 2 | 9***} | Крышка передняя | |
| 3 | Ш***3 | Шарикоподшипник FАG 6304 2RSR С3 | |
| 4 | 9***} | Заклепка 4Х14 СSN 02 2301.15 | |
| 5 | 9***} | Болт М5Х60 СSN 02 1101.25 | |
| 6 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 7 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 8 | 9***} | Шпонка 4Х6.5 СSN 30 1385.12 | |
| 9 | 9***} | Ротор | |
| 10 | Ш***3 | Шарикоподшипник FАG 6201 2RSR С3 | |
| 11 | 9***} | Шайба 5.3 СSN 02 1745.05 | |
| 12 | 9***} | Статор | |
| 13 | 9***} | Крышка задняя | |
| 14 | 3***} | Болт ISО 1207 М4Х10-5.8-А4G | |
| 15 | 9***} | Шайба 4.3 СSN 02 1733.05 | |
| 16 | 9***} | Клеммник | |
| 17 | 9***} | Винт М5Х18 СSN 02 1131.25 | |
| 18 | 9***} | Диод SI 25А 1N 3493 | |
| 19 | 9***} | Диод SI 3А ВY 251 | |
| 20 | 9***} | Диод SI 25А 1N 3493 R | |
| 21 | 3***} | Гайка ISО 4035 М5-04-А2G | |
| 22 | 9***} | Выпрямительный блок | |
| 23 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 24 | 9***} | Шайба | |
| 25 | 9***} | Шайба | |
| 26 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 27 | 9***} | Гайка М6 СSN 02 1401.89 | |
| 28 | Д***с | Держатель графитной щётки с |
