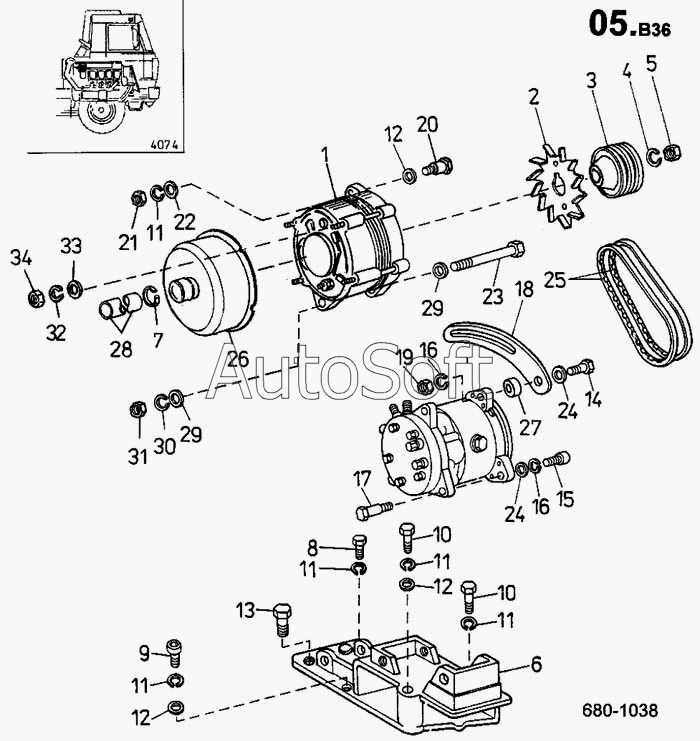

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Генератор, держатель генератора (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***} | Генератор 55 АВ 0120 469978 ВОSСН | |
| 2 | 4***} | Вентилятор ВОSСН 1 126 610 050 | |
| 3 | 2***} | Шкив | |
| 4 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 5 | 3***} | Гайка ISО 8675 М16Х1.5-04-А3G | |
| 6 | 2***} | Держатель | |
| 7 | 5***} | Скоба ТОRRО 20-32/9-С6W1 | |
| 8 | 3***} | Болт ISО 4017 М8Х25-8.8-А4G | |
| 9 | 3***} | Болт М8Х25 СSN 02 1143.55 | |
| 10 | 3***} | Болт ISО 4014 М8Х75-10.9-А4G | |
| 11 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 12 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 13 | 2***} | Болт | |
| 14 | 3***} | Болт ISО 4014 М10Х50-8.8-С5 | |
| 15 | 3***} | Винт М10Х30 СSN 02 1143.55 | |
| 16 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 17 | 2***} | Болт | |
| 18 | 2***} | Держатель | |
| 19 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 20 | 2***} | Болт | |
| 21 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 22 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 23 | 3***} | Болт ISО 4014 М12Х120-8.8-А5G | |
| 24 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 25 | 2***} | Ремень АVХ 13 Х 935 | |
| 26 | 2***} | Крышка генератора | |
| 27 | 2***} | Распорка | |
| 28 | 2***} | Шланг 22/30-140 | |
| 29 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 30 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 31 | 3***} | Гайка ISО 4032 М12-8-А3G | |
| 32 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 33 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 34 | 3***} | Гайка ISО 4032 М5-5-А2G |
