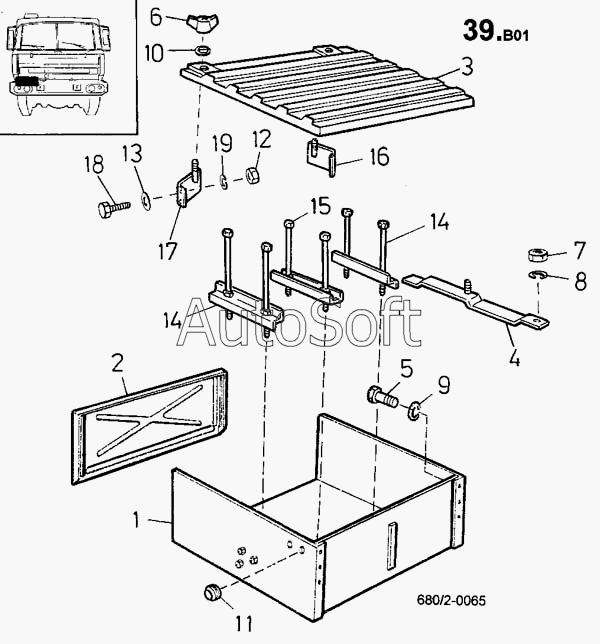

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Аккумуляторный блок
8
19
18
17
16
15
14
13
12
Изолятор резиновый 27Х4 СSN
11
10
9
1
7
6
309 114 {39В01/05В}
309 114 {39В01/05А}
5
4
3
29 7245 0854 {39В01/02В}
29 7245 0814 {39В01/02А}
2
29 7240 {39В01/01D}
29 7240 {39В01/01С}
29 7240 {39В01/01В}
29 7240 {39В01/01А}
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 29 7240 {39В01/01D} | 2***} | Ящик аккумулятора | |
| 29 7240 {39В01/01А} | 2***} | Ящик аккумулятора | |
| 29 7240 {39В01/01В} | 2***} | Ящик аккумулятора | |
| 29 7240 {39В01/01С} | 2***} | Ящик аккумулятора | |
| 29 7245 0814 {39В01/02А} | 2***} | Крышка | |
| 29 7245 0854 {39В01/02В} | 2***} | Крышка | |
| 309 114 {39В01/05А} | 3***} | Болт ISО 4017 М16Х40-8.8-А5G | |
| 309 114 {39В01/05В} | 3***} | Болт ISО 4014 М16Х60-8.8-А5G | |
| Изолятор резиновый 27Х4 СSN | И***N | Изолятор резиновый 27Х4 СSN | |
| 1 | 2***} | Ящик аккумулятора | |
| 2 | 2***} | Крышка торцовая | |
| 3 | 2***} | Крышка верхняя | |
| 4 | 2***} | Держатель | |
| 5 | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 6 | 3***} | Гайка-барашек М8 СSN 02 1665.05 | |
| 7 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 8 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 9 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 10 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 11 | И***3 | Изолятор резиновый 27Х4 СSN 63 | |
| 12 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 13 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 14 | 2***} | Планка | |
| 15 | 2***} | Планка | |
| 16 | 2***} | Держатель правый | |
| 17 | 2***} | Держатель левый | |
| 18 | 3***} | Болт ISО 4017 М8Х16-8.8-А4G | |
| 19 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 20 | 3***} | Болт ISО 4017 М12Х35-8.8-А5G | |
| 21 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 22 | 2***} | Лист защитный |
