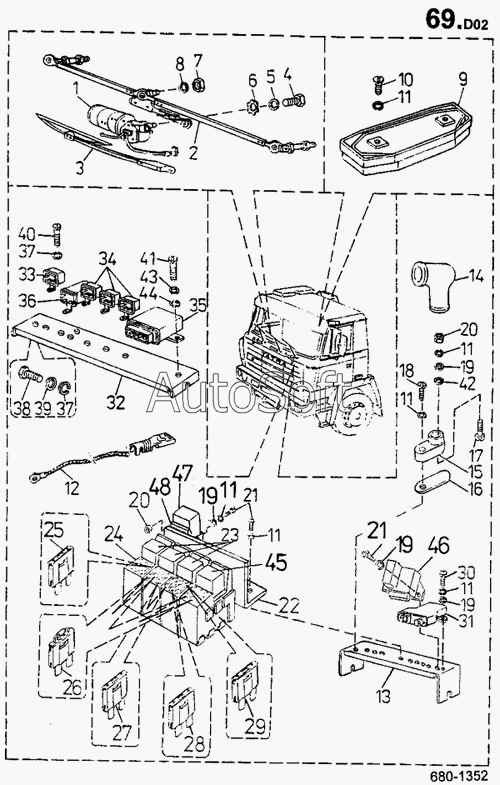

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Электрооборудование кабины (680)
1
2
443 124 {69D02/02А}
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
309 {69D02/17А}
309 {69D02/17В}
18
19
20
21
22
23
443 839 {69D02/23А}
24
443 811 {69D02/24А}
25
26
372 {69D02/26А}
372 {69D02/26В}
27
371 814 {69D02/27А}
371 814 {69D02/27В}
371 814 {69D02/27С}
28
371 814 0370 {69D02/28А}
29
371 814 0380 {69D02/29А}
30
309 {69D02/30А}
31
Стартпилот ВЕRU
32
33
34
443 811 {69D02/34А}
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 309 {69D02/17А} | 3***} | Болт ISО 1207 М5Х30-5.8-А4G | |
| 309 {69D02/17В} | 3***} | Болт ISО 1207 М5Х35-5.8-А4G | |
| 309 {69D02/30А} | 3***} | Болт ISО 1207 М5Х16-5.8-А4G | |
| 371 814 0370 {69D02/28А} | 3***} | Фиксатор 10А | |
| 371 814 0380 {69D02/29А} | 3***} | Фиксатор 15А | |
| 371 814 {69D02/27А} | 3***} | Фиксатор 3 WК 50 301 5А | |
| 371 814 {69D02/27В} | 3***} | Фиксатор 3 WК 50 301 5А | |
| 371 814 {69D02/27С} | 3***} | Фиксатор 3 WК 50 301 5А | |
| 372 {69D02/26А} | 3***} | Диод 3А СОВО 30.14.049 1201 | |
| 372 {69D02/26В} | 3***} | Диод 3А СОВО 30.14.049 1201 | |
| 443 124 {69D02/02А} | 4***} | Привод рычажный | |
| 443 811 {69D02/24А} | 4***} | Держатель 111.001 | |
| 443 811 {69D02/34А} | 4***} | Включатель 24 V/10А | |
| 443 839 {69D02/23А} | 4***} | Реле V 231 34-В 0053 С 642 | |
| Стартпилот ВЕRU | С***U | Стартпилот ВЕRU | |
| 1 | 2***} | Стеклоочиститель | |
| 2 | 4***} | Привод рычажный | |
| 3 | 4***} | Щётка очистителя | |
| 4 | 3***} | Болт ISО 4017 М8Х18-5.8-А4G | |
| 5 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 6 | 3***} | Шайба зубчатая 8.4 СSN 02 1744.05 | |
| 7 | 3***} | Гайка ISО 4032 М10L-5-А3G | |
| 8 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 9 | 4***} | Плафон | |
| 10 | 3***} | Болт ISО 1207 М5Х16-5.8-А4G | |
| 11 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 12 | 2***} | Трубопровод | |
| 13 | 2***} | Держатель | |
| 14 | 2***} | Наконечник | |
| 15 | 3***} | Сухарь | |
| 16 | 2***} | Шайба | |
| 17 | 3***} | Болт ISО 1207 М5Х30-5.8-А4G | |
| 18 | 3***} | Болт ISО 1207 М5Х20-5.8-А4G | |
| 19 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 20 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 21 | 3***} | Болт ISО 1207 М5Х12-5.8-А4G | |
| 22 | 2***} | Держатель | |
| 23 | 4***} | Реле V 231 34-В 0053 С 642 | |
| 24 | 4***} | Держатель 111.001 | |
| 25 | 3***} | Фиксатор 25А | |
| 26 | 3***} | Диод 3А СОВО 30.14.049 1201 | |
| 27 | 3***} | Фиксатор 3 WК 50 301 5А | |
| 28 | 3***} | Фиксатор 10А | |
| 29 | 3***} | Фиксатор 15А | |
| 30 | 3***} | Болт ISО 1207 М5Х16-5.8-А4G | |
| 31 | С***U | Стартпилот ВЕRU | |
| 32 | 2***} | Держатель | |
| 33 | 4***} | Включатель | |
| 34 | 4***} | Включатель 24 V/10А | |
| 35 | П***й | Прерыватель мигающий фонарей | |
| 36 | 4***} | Включатель ОSR 24 (4438) | |
| 37 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 38 | 3***} | Болт ISО 4017 М6Х12-5.8-А4G | |
| 39 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 40 | 3***} | Болт ISО 1207 М6Х10-5.8-А4G | |
| 41 | 3***} | Болт ISО 1207 М4Х12-5.8-А4G | |
| 42 | К***2 | Кольцо уплотнительное 6Х12 | |
| 43 | 3***} | Шайба 4.3 СSN 02 1702.15 | |
| 44 | Ш***2 | Шайба пружинная 4 СSN 02 | |
| 45 | 4***} | Реле V 23134-А0053-С 643 | |
| 46 | 4***} | Прерыватель | |
| 47 | 4***} | Переключатель АЕV 2252 | |
| 48 | Д***1 | Держатель WАВСО 894 055 981 |
