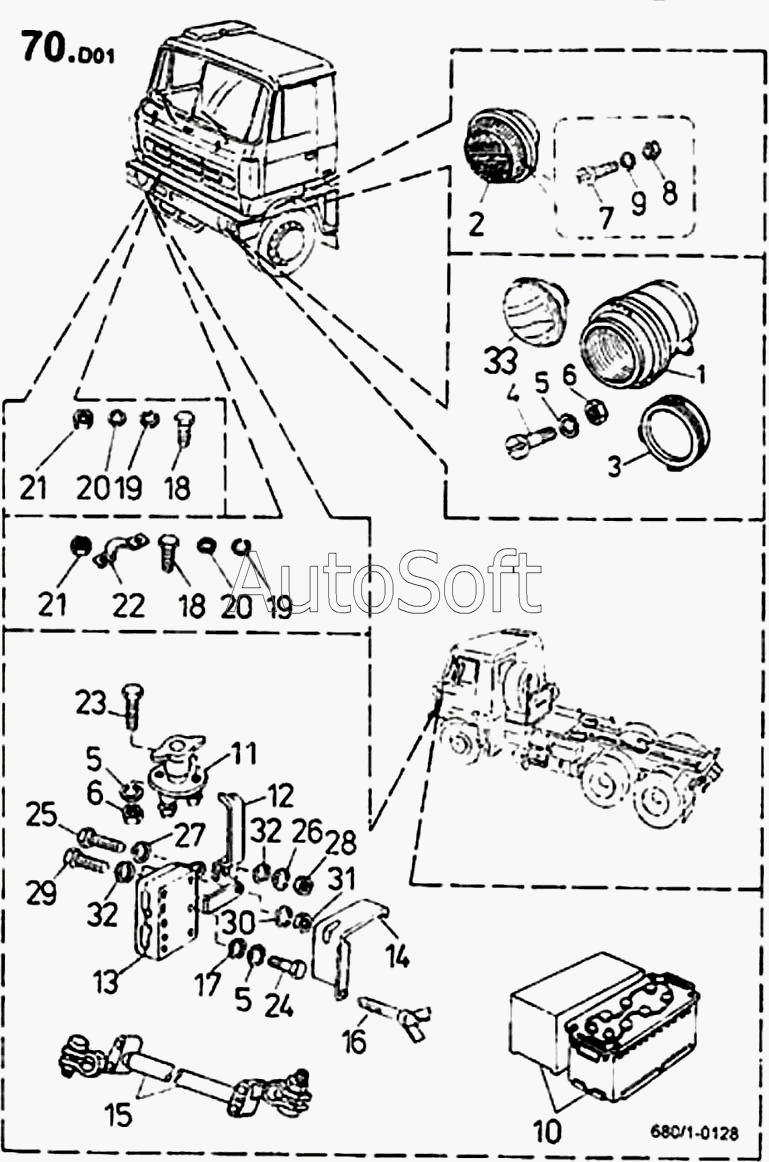

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Электрооборудование шасси (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
20 {70D01/12А}
13
14
15
16
17
18
309 110 {70D01/18А}
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 {70D01/12А} | 2***} | Заземляющее соединение | |
| 309 110 {70D01/18А} | 3***} | Болт ISО 4017 М8Х20-5.6-А4G | |
| 1 | 4***} | Фара асимметричная D 160 ММ | |
| 2 | У***й | Указатель поворота передний | |
| 3 | 2***} | Крышка фары | |
| 4 | 3***} | Болт ISО 1207 М6Х16-5.8-А4G | |
| 5 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 6 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 7 | 3***} | Болт ISО 1207 М5Х16-5.8-А4G | |
| 8 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 9 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 10 | А***5 | Акумуляторная батарея 12 D165 | |
| 11 | 4***} | Выключатель массы | |
| 12 | 2***} | Заземляющее соединение | |
| 13 | Р***V | Розетка штепсельная ZАВ 24 V | |
| 14 | 2***} | Крышка розетки | |
| 15 | 2***} | Соединение | |
| 16 | 2***} | Болт | |
| 17 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 18 | 3***} | Болт ISО 4017 М8Х22-5.8-А4G | |
| 19 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 20 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 21 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 22 | 2***} | Хомут | |
| 23 | 3***} | Болт ISО 4017 М6Х20-5.6-А4G | |
| 24 | 3***} | Болт ISО 4014 М6Х45-5.8-А4G | |
| 25 | 3***} | Болт ISО 4017 М10Х25-5.6-А5G | |
| 26 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 27 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 28 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 29 | 3***} | Болт ISО 4017 М12Х25-5.6-А5G | |
| 30 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 31 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 32 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 33 | Э***А | Элемент оптический НЕLLА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
