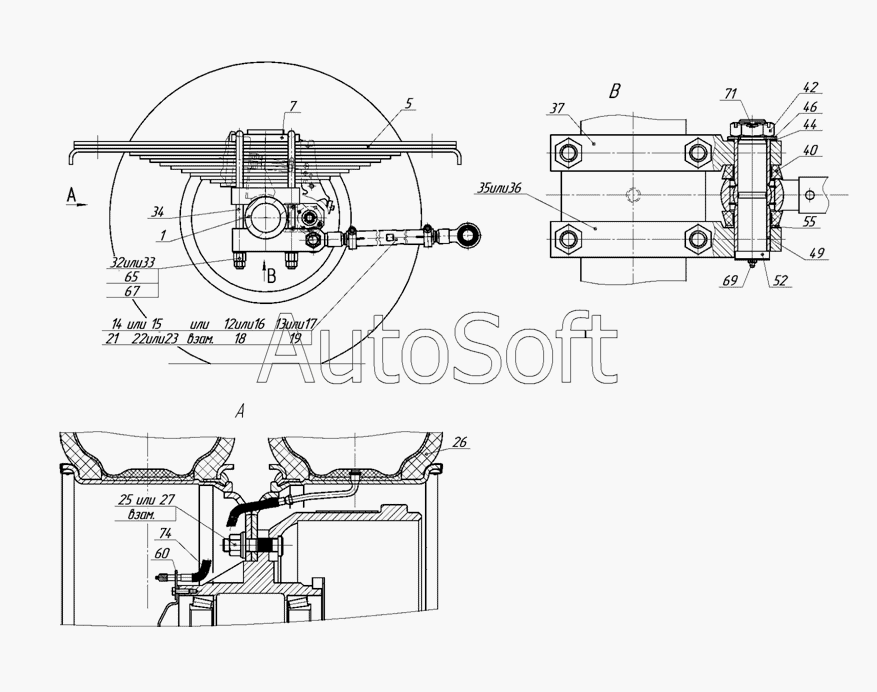

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693-10 (2010). 9693-2910006-15 (9693-2910006-15) Ось с рессорами, штангами и колесами
/10.gif)
1
5
7
12
13
14
15
16
17
18
19
21
22
23
25
26
27
32
33
34
35
36
37
40
42
44
46
49
52
55
60
65
67
69
71
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Ось с тормозными камерами | |
| 5 | 9***0 | Рессора задняя | |
| 7 | 9***0 | Накладка рессоры | |
| 12 | 9***) | Штанга регулируемая взамен поз.14,16 | |
| 13 | 9***5 | Штанга регулируемая взамен поз.15,17 | |
| 14 | 6***) | Штанга регулируемая | |
| 15 | 6***2 | Штанга регулируемая | |
| 16 | 9***) | Штанга регулируемая | |
| 17 | 9***3 | Штанга регулируемая | |
| 18 | 9***) | Штанга нерегулируемая взамен поз. 21 | |
| 19 | 9***0 | Штанга нерегулируемая взамен поз.22 | |
| 21 | 6***) | Штанга нерегулируемая | |
| 22 | 6***2 | Штанга нерегулируемая | |
| 23 | 6***0 | Штанга нерегулируемая взамен поз.21 | |
| 25 | 9***2 | Гайка крепления колес | |
| 26 | 9***1 | Колесо с шиной | |
| 27 | 3***8 | Гайка с шайбой | |
| 32 | 9***6 | Гайка стремянки | |
| 33 | 4***6 | Гайка | |
| 34 | 9***1 | Стремянка рессоры | |
| 35 | 9***2 | Щека стопорная | |
| 36 | 9***3 | Щека стопорная | |
| 37 | 9***5 | Щека | |
| 40 | 9***2 | Кольцо защитное | |
| 42 | 9***2 | Гайка | |
| 44 | 9***8 | Шайба регулировочная | |
| 46 | 9***9 | Шайба | |
| 49 | 9***2 | Втулка | |
| 52 | 9***2 | Палец | |
| 55 | 9***8 | Шайба | |
| 60 | 9***9 | Кронштейн | |
| 65 | 1***1 | Гайка ЕМ24х1,5-6Н | |
| 67 | 1***1 | Шайба 24х42 | |
| 69 | 8***6 | Масленка 1.3.06 ГОСТ 19853-74 | |
| 71 | 1***1 | Шплинт 6х60 | |
| 74 | 1***2 | Удлинитель вентиля |
