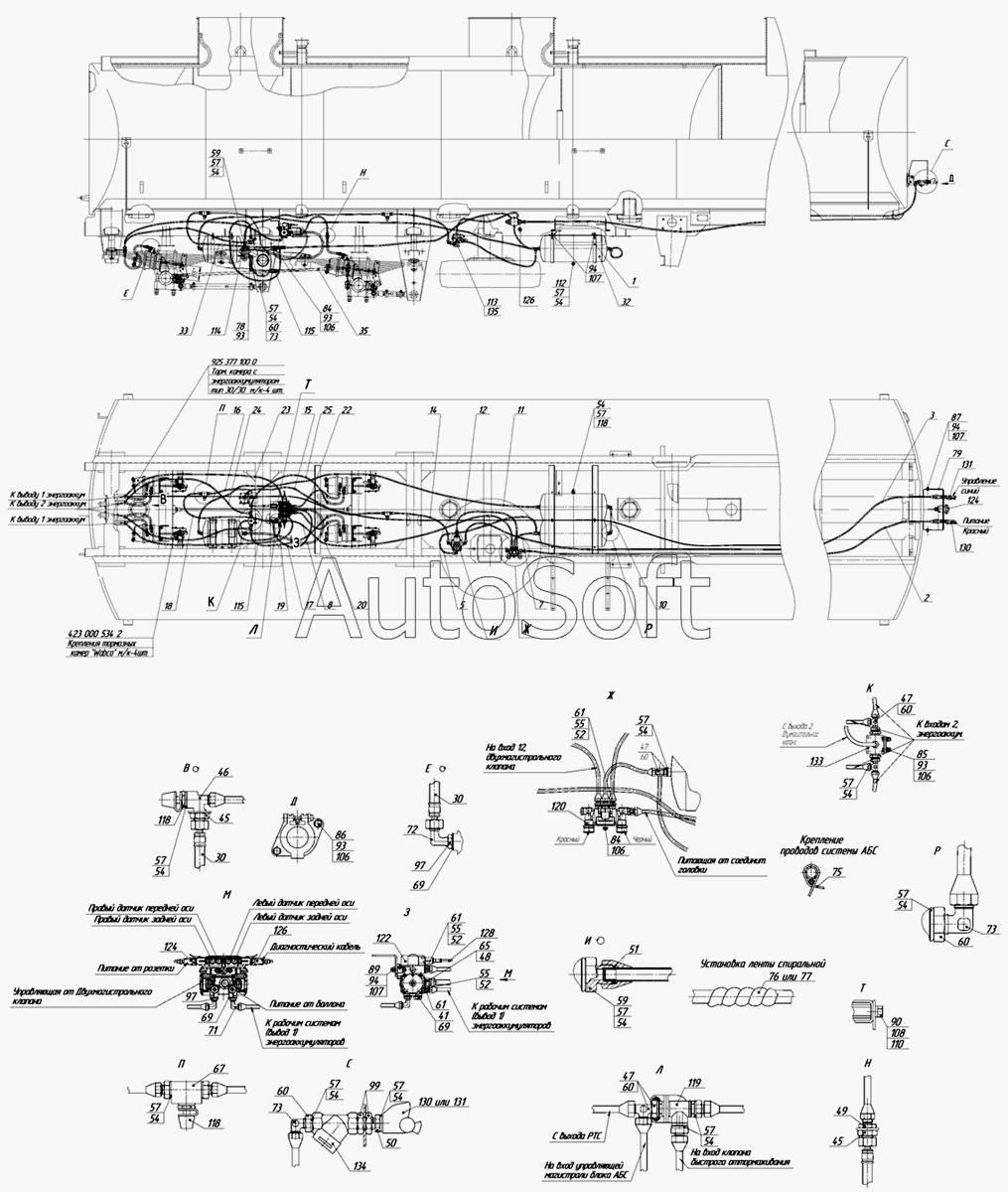

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693-10 (2010). 9693-3500001-20 Привод пневматических тормозов
/14.gif)
1
2
3
5
7
8
10
11
12
14
15
16
17
18
19
20
22
23
24
25
30
30
32
33
35
41
45
45
46
47
47
47
48
49
50
51
52
52
52
54
54
54
54
54
54
54
54
54
54
54
54
54
55
55
55
57
57
57
57
57
57
57
57
57
57
57
57
57
59
59
60
60
60
60
60
60
61
61
61
65
67
69
69
69
71
72
73
73
73
75
76
77
78
79
84
84
85
86
87
89
90
93
93
93
93
94
94
94
97
97
99
106
106
106
106
107
107
107
108
110
112
113
114
115
115
118
118
118
119
120
122
124
124
126
126
128
130
130
131
131
133
134
135
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Хомут | |
| 2 | 9***7 | Трубка питающей магистраль 12 мм | |
| 3 | 9***7 | Трубка управляющей магистрали 12мм | |
| 5 | 9***7 | Трубка 12 мм | |
| 7 | 9***7 | Трубка 12мм | |
| 8 | 9***7 | Трубка к двухмагистральному клапану | |
| 10 | 9***7 | Трубка 12 мм | |
| 11 | 9***7 | Трубка соединительная 12мм | |
| 12 | 9***7 | Трубка 12мм | |
| 14 | 9***7 | Трубка 12 мм | |
| 15 | 9***7 | Трубка 12 мм | |
| 16 | 9***7 | Трубка 12 мм | |
| 17 | 9***7 | Трубка 12мм | |
| 18 | 9***7 | Трубка 12 мм | |
| 19 | 9***7 | Трубка 12 мм | |
| 20 | 8***0 | Трубка питания от ресивера к блоку АБС 18 мм | |
| 22 | 9***7 | Трубка 12 мм | |
| 23 | 9***7 | Трубка к тормозной камере (вход1)12мм | |
| 24 | 9***7 | Трубка 12 мм | |
| 25 | 9***7 | Трубка 12мм | |
| 30 | 9***1 | Шланг (L=560мм) | |
| 32 | 9***5 | Баллон воздушный емкостью 40 л | |
| 33 | 9***5 | Баллон воздушный емкостью 20 л | |
| 35 | 9***0 | Установка штанги РТС | |
| 41 | 9***2 | Пробка( М16) | |
| 45 | 9***8 | Гайка | |
| 46 | 9***1 | Тройник | |
| 47 | 9***2 | Тройник ввертной | |
| 48 | 8***6 | Прокладка (М26) | |
| 49 | 8***8 | Штуцер | |
| 50 | 9***1 | Переходник | |
| 51 | 9***3 | Кольцо уплотнительное | |
| 52 | 9***4 | Кольцо уплотнительное | |
| 54 | 9***7 | Кольцо уплотнительное | |
| 55 | 9***4 | Скоба | |
| 57 | 9***7 | Скоба | |
| 59 | 9***9 | Штуцер | |
| 60 | 9***1 | Переходник | |
| 61 | 8***1 | Переходник | |
| 63 | 9***5 | Штуцер | |
| 65 | 8***5 | Штуцер( М24хМ26) | |
| 67 | 9***8 | Тройник | |
| 69 | 9***6 | Прокладка | |
| 71 | 8***4 | Угольник ввертный М16хМ18 | |
| 72 | 8***0 | Угольник ввертный М16хМ20 | |
| 73 | 8***3 | Угольник ввертный | |
| 75 | 5***8 | Хомут | |
| 76 | 5***3 | Лента спиральная 12х9х11 | |
| 77 | 5***5 | Лента спиральная 22х18х19 | |
| 78 | 9***3 | Штанга | |
| 79 | 9***6 | Кронштейн | |
| 82 | 1***1 | Болт М6-6gх20 | |
| 84 | 1***1 | Болт | |
| 85 | 1***1 | Болт М8-6gх25 | |
| 86 | 1***1 | Болт М8-6gх30 | |
| 87 | 1***1 | Болт ТЕМ10х1,25-6gх25 | |
| 89 | 1***1 | Болт ТЕМ10х1,25-6gх45 | |
| 90 | 3***0 | Болт ТЕМ12-6gх25 ОСТ37.001.123-75 | |
| 93 | 1***1 | Гайка М8 | |
| 94 | 1***1 | Гайка | |
| 97 | 1***1 | Гайка ЕМ16х1,5-6Н | |
| 99 | 1***1 | Гайка ЕМ22х1,5-6Н | |
| 106 | 1***0 | Шайба пружинная 8 | |
| 107 | 1***0 | Шайба пружинная 8 | |
| 108 | 1***7 | Шайба пружинная 12 | |
| 109 | 1***0 | Прокладка 22х28х1,5 | |
| 110 | 1***1 | Шайба | |
| 112 | 1***0 | Кран слива конденсата | |
| 113 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 114 | 1***0 | Регулятор тормозных сил в сборе | |
| 115 | Г***0 | Упругий элемент | |
| 118 | 1***1 | Клапан контрольного вывода | |
| 119 | 1***0 | Клапан перепускной 2х магистральный | |
| 120 | 9***0 | Клапан растормаживания Wabco | |
| 122 | 4***0 | Клапан абс с блоком управления | |
| 124 | 4***0 | Кабель питания | |
| 126 | 4***0 | Кабель диагностики | |
| 128 | 4***0 | Удлинитель кабеля датчика | |
| 130 | 1***0 | Головка соединительная типа «Палм» | |
| 131 | 1***1 | Головка соединительная типа «Палм» | |
| 133 | 1***0 | Клапан быстрого оттормаживания | |
| 134 | 1***0 | Фильтр магистральный | |
| 135 | С***3 | Сетка СБИТ.305122.003 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
