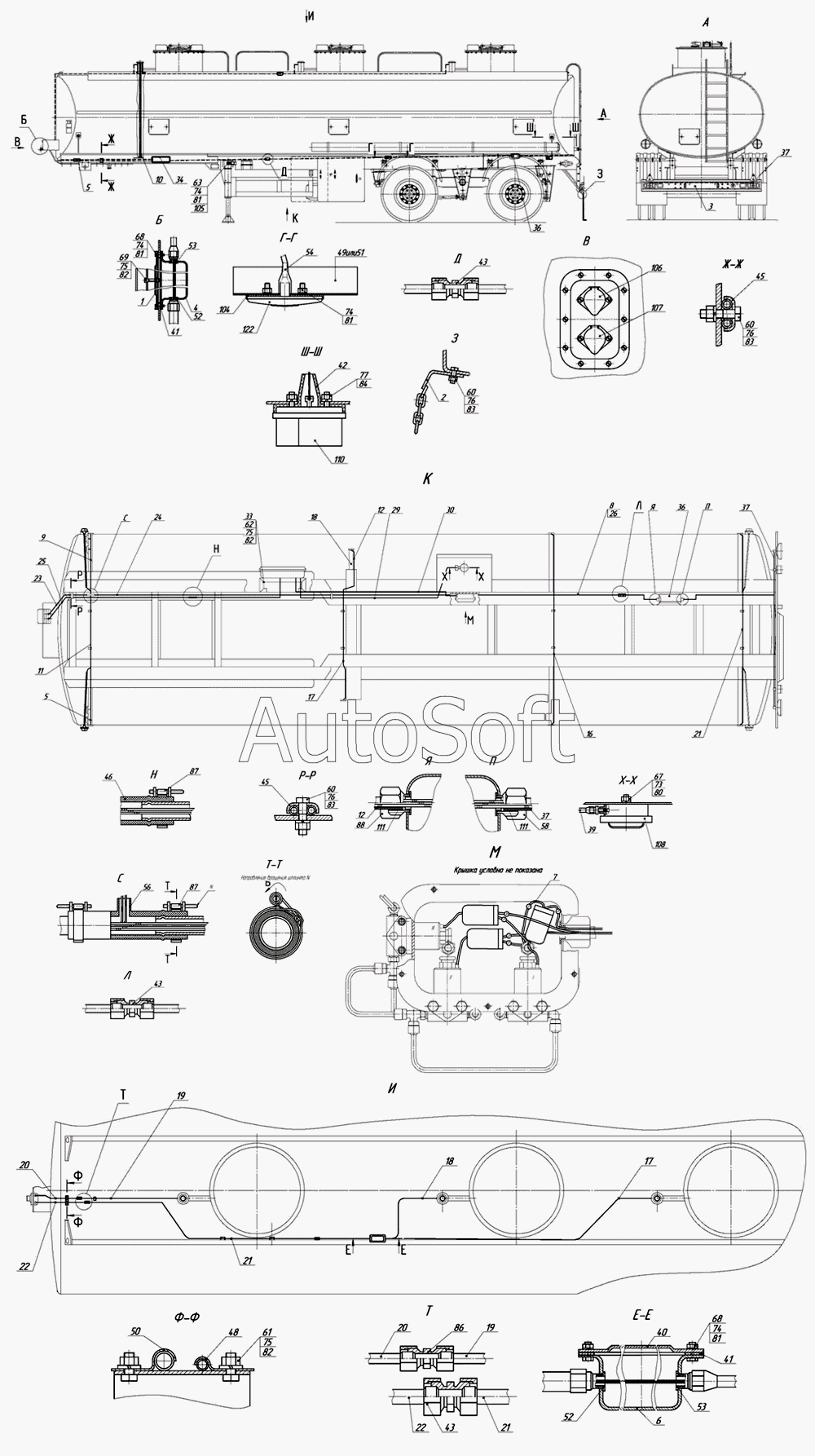

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693-10 (2010). 9693-3700010МЧ Монтаж электрооборудования на полуприцеп
/18.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
12
16
17
17
18
18
19
19
20
20
21
21
21
22
22
23
24
25
26
29
30
33
34
36
36
37
37
37
40
41
41
42
43
43
43
45
45
46
48
49
50
51
52
52
53
53
54
56
58
60
60
60
61
62
63
67
68
68
69
73
74
74
74
74
75
75
75
76
76
76
77
80
81
81
81
81
82
82
82
83
83
83
84
86
87
87
88
104
105
106
107
108
110
111
111
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Крышка | |
| 2 | 9***0 | Цепь заземления | |
| 3 | 9***0 | Установка задних фонарей | |
| 4 | 9***0 | Корпус | |
| 5 | 9***0 | Установка переднего фонаря | |
| 6 | 9***2 | Коробка распределительная | |
| 7 | 9***6 | Провод массы | |
| 8 | 9***0 | Основной жгут | |
| 9 | 9***0 | Пучок проводов левого переднего контурного фонаря | |
| 10 | 9***0 | Установка датчика уровня | |
| 11 | 9***2 | Пучок проводов правый переднего контурного фонаря | |
| 12 | 9***4 | Пучок проводов боковых фонарей | |
| 13 | 9***0 | Жгут задних фонарей | |
| 14 | 9***2 | Жгут ЭПК | |
| 15 | 9***4 | Жгут плафона | |
| 16 | 9***5 | Кронштейн крепления бокового фонаря | |
| 17 | 9***0 | Труба | |
| 18 | 9***2 | Трубопровод датчика 2 отсека | |
| 19 | 9***4 | Трубопровод датчика 1 отсека | |
| 20 | 9***6 | Трубопровод датчика 1 отсека | |
| 21 | 9***8 | Трубопровод датчиков | |
| 22 | 9***0 | Трубопровод датчиков | |
| 23 | 9***2 | Трубопровод щитка управления | |
| 24 | 9***4 | Трубопровод щитка управления | |
| 25 | 9***6 | Трубопровод коробки распределительной | |
| 26 | 9***8 | Трубопровод коробки распределительной | |
| 27 | 9***1 | Трубопровод коробки распределительной | |
| 29 | 9***4 | Трубопровод ЭПК | |
| 30 | 9***6 | Трубопровод плафона | |
| 31 | 9***0 | Пучок проводов боковых фонарей | |
| 32 | 9***2 | Пучок проводов боковых фонарей | |
| 33 | 6***5 | Кронштейн | |
| 34 | 9***0 | Щиток управления | |
| 35 | 9***5 | Штуцер | |
| 36 | 9***0 | Установка коробки соединительной | |
| 37 | 9***0 | Жгут задних фонарей | |
| 38 | 9***0 | Установка переднего фонаря | |
| 40 | 9***4 | Крышка | |
| 41 | 9***5 | Прокладка | |
| 42 | 9***1 | Чехол контурного фонаря | |
| 43 | 9***4 | Штуцер проходной | |
| 44 | 9***5 | Втулка проходная для электропроводки | |
| 45 | 9***5 | Скоба | |
| 46 | 9***6 | Рукав | |
| 48 | 9***3 | Скоба | |
| 49 | 9***8 | Кронштейн | |
| 50 | 1***8 | Скоба | |
| 51 | 9***9 | Кронштейн | |
| 52 | 9***6 | Втулка | |
| 53 | 9***7 | Втулка | |
| 54 | 9***2 | Втулка защитная | |
| 56 | 9***4 | Тройник для электропроводки | |
| 57 | 5***8 | Хомут | |
| 58 | 9***3 | Скоба | |
| 60 | 1***1 | Болт ТЕМ10х1,25-6gх40 | |
| 61 | 1***1 | Болт М8-6gх25 | |
| 62 | 1***1 | Болт М8-6gх45 | |
| 63 | 1***1 | Болт М6-6gх16 | |
| 67 | 1***1 | Винт ТС с крестообразным шлицем и цилиндрической головкой М4-6gх14 | |
| 68 | 1***1 | Винт ТС с крестообразным шлицем М6-6gх16 | |
| 69 | 1***1 | Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45 | |
| 73 | 1***1 | Гайка | |
| 74 | 1***1 | Гайка М6-6Н | |
| 75 | 1***1 | Гайка М8 | |
| 76 | 1***1 | Гайка | |
| 77 | 1***1 | Гайка М5-6Н | |
| 80 | 1***0 | Шайба пружинная 4 | |
| 81 | 1***0 | Шайба пружинная 6 | |
| 82 | 1***0 | Шайба пружинная 8 | |
| 83 | 1***0 | Шайба пружинная 8 | |
| 84 | 1***0 | Шайба пружинная 5 | |
| 85 | 1***1 | Шайба 6х15х1,5 | |
| 86 | 8***9 | Штуцер проходной 12 | |
| 87 | 1***0 | Хомут 40 | |
| 88 | 8***9 | Гайка накидная | |
| 104 | Г***8 | Уплотнитель ГФ1.008 | |
| 105 | Ф***5 | Фонарь боковой габаритный ГФ 1,25 | |
| 106 | 4***5 | Розетка штепсельная ПС 325-100 | |
| 107 | 4***9 | Розетка штепсельная ПС 326-100 ТУ 37.003.1359-88 | |
| 108 | П***В | Светильник | |
| 109 | Ф***1 | Фонарь контурный передний 361.3731 Фонарь 361.3731 | |
| 110 | 4***2 | Фонарь контурный задний 381.3731 | |
| 111 | Л***Х | Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86 |
