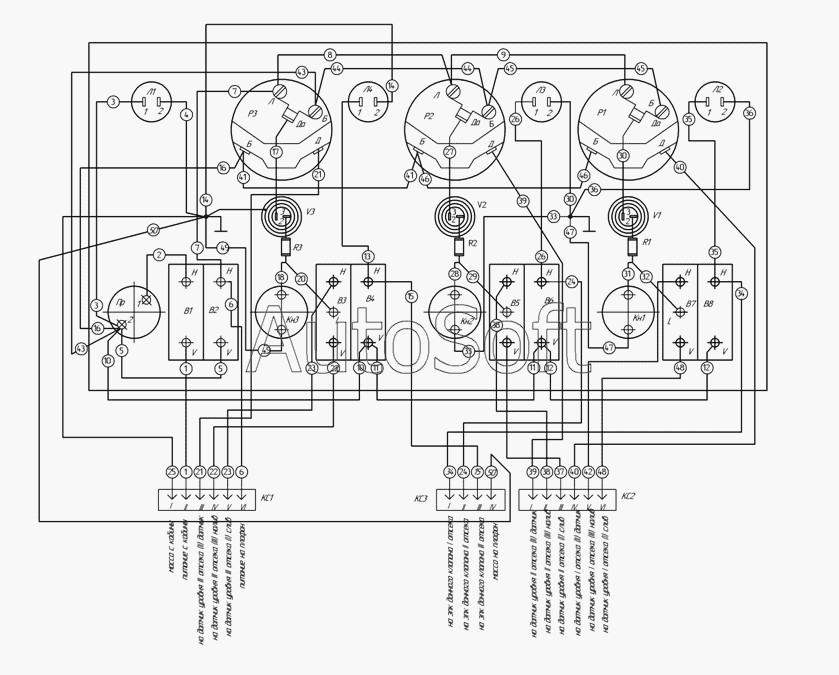

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693-10 (2010). 9693-3718400Э3 Схема электрическая щитка

Р1, Р2, Р3

В3, В5, В7

В1, В2, В4, В6, В8

КС3

R1, R2, R3

V1, V2, V3

КС1, КС2

Л1

Л2, Л3,Л4

Пр

Кн1, Кн2, Кн3

Позиция на иллюстрации	Заводской номер детали	Название детали
R1, R2, R3	R***3	Резистор С2-10-0,5-300 ом ОЖО 467.148 ТУ
V1, V2, V3	V***3	Тиристоры
В1, В2, В4, В6, В8	В***8	Выключатель 46.371 ТУ 37.003.1079-81
В3, В5, В7	В***7	Переключатели режима работ («Налив-Слив»)
Кн1, Кн2, Кн3	К***3	Кнопки контроля
КС1, КС2	К***2	Колодка соединительная 0,2-6,3-06 ОСТ 37.003.032-88
КС3	К***3	Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
Л	Л***Л	Лампа А24-1 ГОСТ 2023-88
Л1	Л***1	Лампа контроля питания
Л2, Л3,Л4	Л***4	Фонарь контрольной лампы 123.3803 ТУ 37.003.293-72 (красный)
Пр	П***р	Предохранитель
Р1, Р2, Р3	Р***3	Указатели уровня
