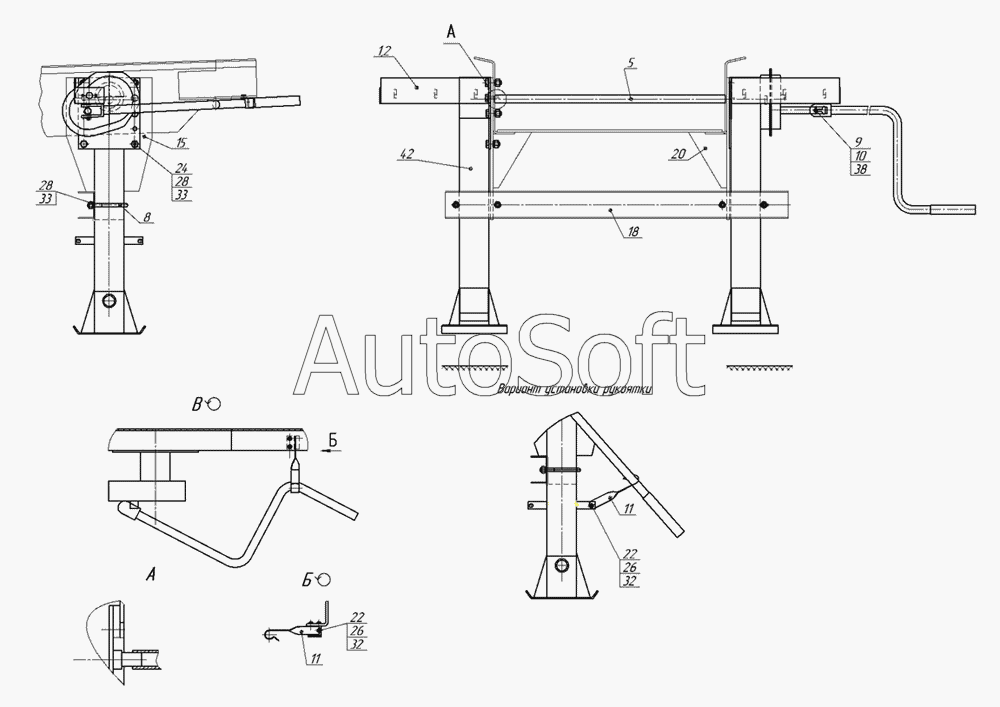

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693-10 (2010). 9693-2700001-02 Установка опорно-стояночного устройства JOST MODUL D0101
/6.gif)
1
2
5
5
5
8
9
10
11
11
15
18
18
18
20
22
22
24
26
26
28
28
32
32
33
33
38
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Кронштейн крепления бокового фонаря | |
| 2 | 9***2 | Кронштейн крепления бокового фонаря | |
| 5 | 9***9 | Вал | |
| 5 | 9***9 | Вал | |
| 5 | 9***9 | Вал | |
| 8 | 9***2 | Стремянка | |
| 9 | 9***6 | Палец | |
| 10 | 9***6 | Шайба | |
| 11 | И***У | Крючок | |
| 15 | 9***2 | Фланец | |
| 18 | 9***2 | Поперечина | |
| 18 | 9***2 | Поперечина | |
| 18 | 9***2 | Поперечина | |
| 20 | 9***7 | Ребро | |
| 22 | 1***1 | Болт М8-6gх25 | |
| 24 | 1***1 | Болт М14х1,5-6gх55 | |
| 26 | 1***1 | Гайка М8 | |
| 28 | 1***1 | Гайка М14х1,5-6Н | |
| 32 | 1***0 | Шайба пружинная 8 | |
| 33 | 1***3 | Шайба пружинная 14 | |
| 38 | 1***1 | Шплинт разводной 3х20 | |
| 42 | J***1 | Комплект ОСУ (две стойки, вал, Рукоятка , крючок) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
