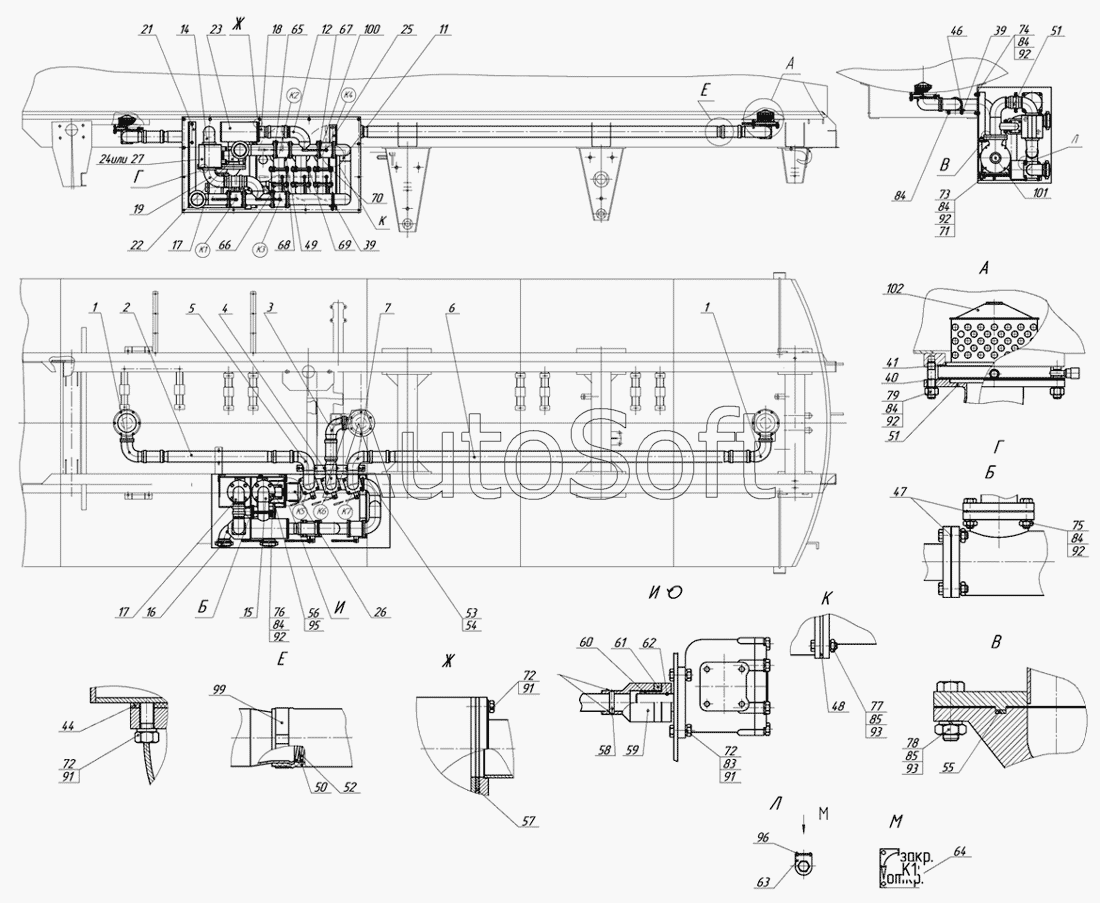

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693-10 (2010). 9693-01-8000050-20 Установка сливо-наливного устройства (с насосом)
/37.gif)
1
1
2
3
4
5
6
7
11
12
14
15
16
17
17
18
19
21
22
23
24
25
26
27
39
39
40
41
44
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
72
73
74
75
76
77
78
79
83
84
84
84
84
84
84
85
85
91
91
91
92
92
92
92
92
93
93
95
96
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Клей 88нп ТУ 38-105.540-85 | К***5 | Клей 88нп ТУ 38-105.540-85 | |
| 1 | 6***0 | Отвод | |
| 2 | 9***0 | Трубопровод | |
| 3 | 9***0 | Трубопровод | |
| 4 | 9***0 | Трубопровод | |
| 5 | 9***0 | Трубопровод левый | |
| 6 | 9***0 | Трубопровод | |
| 7 | 9***0 | Трубопровод правый | |
| 11 | 9***3 | Коллектор | |
| 12 | 9***3 | Тройник | |
| 14 | 9***3 | Отвод | |
| 15 | 9***3 | Трубопровод | |
| 16 | 9***3 | Отвод в сборе | |
| 17 | 9***3 | Трубопровод | |
| 18 | 9***3 | Патрубок | |
| 19 | 9***3 | Отвод | |
| 21 | 9***3 | Кронштейн насоса | |
| 22 | 6***0 | Клапан предохранительный | |
| 23 | 9***0 | Фильтр | |
| 24 | 6***5 | Охладитель масла | |
| 25 | 9***0 | Кронштейн крепления трубопровода | |
| 26 | Г***0 | Гидромотор шестеренный левого вращения | |
| 27 | 6***0 | Отвод | |
| 39 | 6***7 | Прокладка | |
| 40 | 6***0 | Прокладка | |
| 41 | 6***0 | Прокладка | |
| 44 | 6***3 | Прокладка | |
| 45 | 9***4 | Прокладка | |
| 46 | 9***5 | Хомут | |
| 47 | 6***4 | Прокладка | |
| 48 | 9***4 | Прокладка | |
| 49 | 9***2 | Прокладка | |
| 50 | 8***0 | Рукав | |
| 51 | 9***5 | Отвод | |
| 52 | 9***5 | Пружина | |
| 53 | 9***6 | Кронштейн | |
| 54 | 9***6 | Прокладка | |
| 55 | 9***2 | Прокладка | |
| 56 | 9***8 | Пробка | |
| 57 | 9***6 | Прокладка | |
| 58 | 9***8 | Штифт | |
| 59 | 9***3 | Полу муфта | |
| 60 | 5***0 | Полумуфта | |
| 61 | 5***4 | Компенсатор | |
| 62 | 5***1 | Кольцо стопорное | |
| 63 | 6***1 | Стойка | |
| 64 | 6***1 | Табличка информационная | |
| 65 | 6***2 | Табличка информационная | |
| 66 | 6***3 | Табличка информационная | |
| 67 | 6***4 | Табличка информационная | |
| 68 | 6***5 | Табличка информационная | |
| 69 | 6***6 | Табличка информационная | |
| 70 | 6***7 | Табличка информационная | |
| 71 | 9***5 | Прокладка | |
| 72 | 1***1 | Болт ТЕМ10х1,25-6gх50 | |
| 73 | 1***1 | Болт ТЕМ12-6gх30 | |
| 74 | 1***1 | Болт М12х1,25-6gх40 | |
| 75 | 1***1 | Болт ТЕМ12х1,25-6gх45 | |
| 76 | 1***1 | Болт ТЕМ12х1,256gх50 | |
| 77 | 1***1 | Болт ТЕМ16х1,5-6gх50 | |
| 78 | 1***1 | Болт ТЕМ16х1,5-6gх60 | |
| 79 | 1***1 | Шпилька М12х1,25-6gх18х30 | |
| 83 | 1***1 | Гайка | |
| 84 | 1***1 | Гайка М12х1,25-6Н | |
| 85 | 1***1 | Гайка М16х1,5-6Н | |
| 91 | 1***0 | Шайба пружинная 8 | |
| 92 | 1***0 | Шайба пружинная 12 | |
| 93 | 1***0 | Шайба пружинная 16 | |
| 95 | 0***2 | Кольцо 006-009-19-2-2 ГОСТ 9833-73 | |
| 96 | 1***1 | Заклепка 3х8 | |
| 99 | A***6 | Скоба 86-91 ABA SS 2343/AISI 316 | |
| 100 | 3***4 | Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001 | |
| 101 | 1***2 | Насос самовсасывающий 1СВН-80А-Л-У2 | |
| 102 | Д***1 | Клапан донный пневматический ДКП-90/01 |
