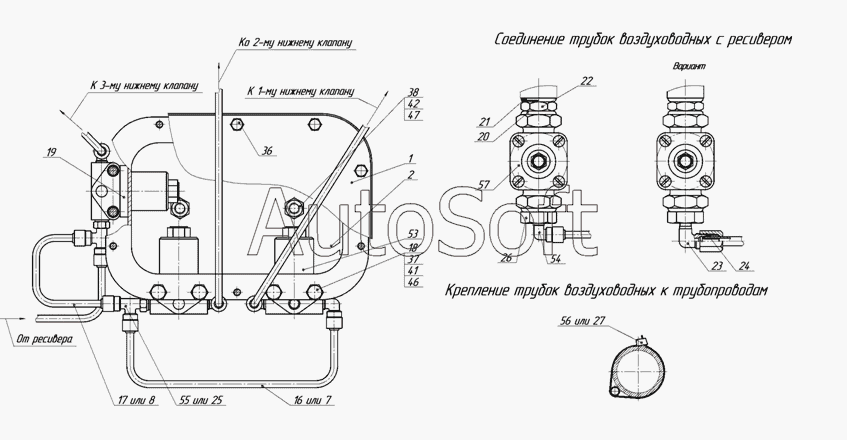

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693-10 (2010). 9693-8020010 Установка системы управления нижними клапанами
/38.gif)
1
2
7
8
16
17
18
19
20
21
22
23
24
25
26
27
37
38
41
42
46
47
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Крышка | |
| 2 | 9***0 | Корпус | |
| 7 | 5***5 | Трубопровод взамен поз.16 | |
| 8 | 5***0 | Трубопровод взамен поз.18 | |
| 16 | 9***7 | Трубка воздуховодная | |
| 17 | 9***7 | Трубка воздуховодная | |
| 18 | 9***1 | Втулка | |
| 19 | 9***2 | Прокладка | |
| 20 | 9***7 | Скоба | |
| 21 | 9***7 | Кольцо уплотнительное | |
| 22 | 8***0 | Штуцер проходной | |
| 23 | 8***2 | Угольник ввертной | |
| 24 | 9***1 | Кольцо уплотнительное | |
| 25 | 8***2 | Тройник ввертный | |
| 26 | 9***4 | Переходник | |
| 27 | 4***5 | Хомут | |
| 36 | 1***1 | Болт | |
| 37 | 1***1 | Болт ТЕМ8-6gх55 | |
| 38 | 1***1 | Болт ТЕМ10х 1,25-6gх20 | |
| 41 | 1***1 | Гайка М8 | |
| 42 | 1***1 | Гайка | |
| 46 | 1***0 | Шайба пружинная 8 | |
| 47 | 1***0 | Шайба пружинная 8 | |
| 53 | 3***3 | Клапан электромагнитный КЭМ 07-03 ТУ 3742-001-40650966-01 | |
| 54 | D***S | Фитинг угловой | |
| 55 | D***S | Тройник "Camozzi" взамен поз.25 | |
| 56 | 4***0 | Гибкая стяжка взамен поз.27 | |
| 57 | 1***0 | Клапан защитный одинарный с обратным потоком |
