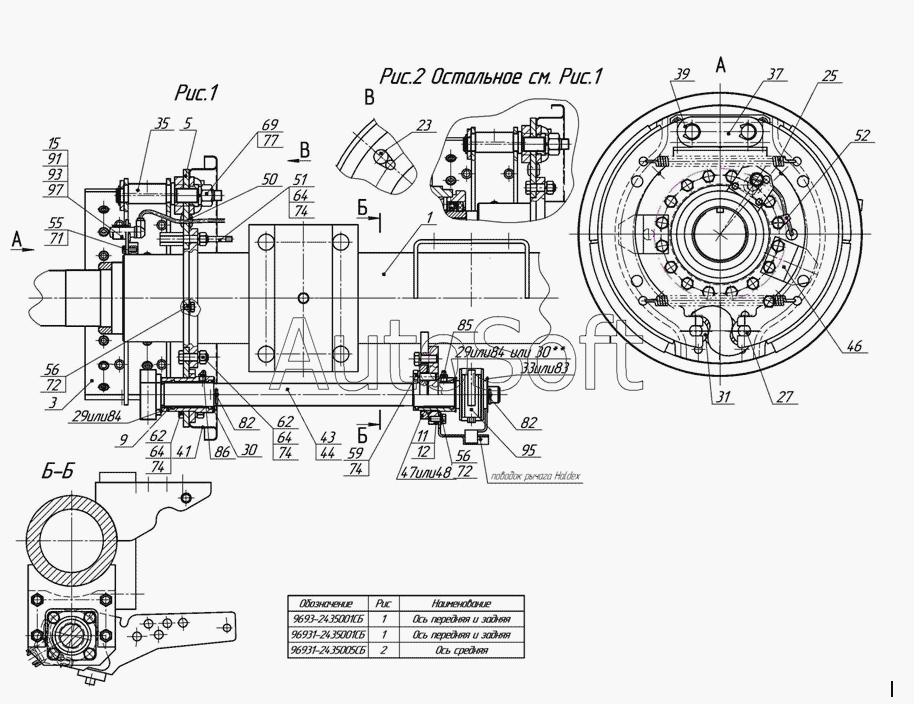

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96891-10 (2009). 9693-2435001 (96931-2435001, 96931-2435005) Ось с тормозами
77
51
52
55
56
56
59
62
62
64
64
64
69
71
72
72
74
74
74
74
50
82
82
83
84
84
85
86
91
93
95
96931-2435005СБ
96931-2435001СБ
9693-2435001СБ
30
30
1
3
5
9
11
12
15
23
25
27
29
29
1
31
33
35
37
39
41
43
44
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9693-2435001СБ | 9***Б | Ось с тормозами | |
| 96931-2435001СБ | 9***Б | Ось с тормозами | |
| 96931-2435005СБ | 9***Б | Ось с тормозами | |
| 1 | 9***0 | Ось | |
| 1 | 9***0 | Ось | |
| 3 | 9***0 | Колодка с накладками в сборе | |
| 5 | 9***2 | Суппорт тормоза в сборе | |
| 9 | 9***8 | Опора разжимного кулака | |
| 11 | 8***0 | Опора разжимного кулака | |
| 12 | 8***1 | Опора разжимного кулака | |
| 15 | 9***0 | Держатель датчика | |
| 23 | 9***1 | Заглушка | |
| 25 | 5***5 | Пружина | |
| 27 | 9***7 | Ось ролика колодки тормоза | |
| 29 | 9***8 | Шайба | |
| 30 | 9***8 | Шайба | |
| 31 | 9***9 | Ролик колодки | |
| 33 | 9***0 | Шайба | |
| 35 | 9***2 | Ось колодки | |
| 37 | 9***3 | Накладка осей колодок | |
| 39 | 9***4 | Чека оси колодки | |
| 41 | 9***0 | Щиток заднего тормоза | |
| 43 | 9***0 | Кулак разжимной правый | |
| 44 | 9***1 | Кулак разжимной левый | |
| 46 | 9***0 | Ограничитель | |
| 47 | 6***0 | Фланец | |
| 48 | 8***0 | Фланец опоры кулака взамен поз.47 | |
| 50 | 9***1 | Кольцо | |
| 51 | 9***0 | Болт специальный | |
| 52 | 9***2 | Фиксатор специальный | |
| 55 | 1***1 | Болт М6-6gх20 | |
| 56 | 1***1 | Болт ТЕМ8-6gх14 | |
| 59 | 1***1 | Болт ТЕМ12-6gх30 | |
| 62 | 1***1 | Болт самоконтрящий М12х1,25-6gх40 | |
| 64 | 1***1 | Гайка М12х1,25-6Н | |
| 69 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 71 | 1***0 | Шайба пружинная 6 | |
| 72 | 1***0 | Шайба пружинная 8 | |
| 74 | 1***0 | Шайба пружинная 12 | |
| 77 | 1***0 | Шайба плоская 20х35 | |
| 82 | 1***1 | Шплинт разводной 6х50 | |
| 83 | 8***1 | Шайба | |
| 84 | 8***2 | Шайба | |
| 85 | 8***П | Масленка кг 1/8 | |
| 86 | 8***П | Масленка угловая кг 1/8" | |
| 91 | 4***0 | Датчик АБС | |
| 93 | 8***4 | Втулка датчика АБС | |
| 95 | А***5 | Рычаг регулировочный Haldex |
