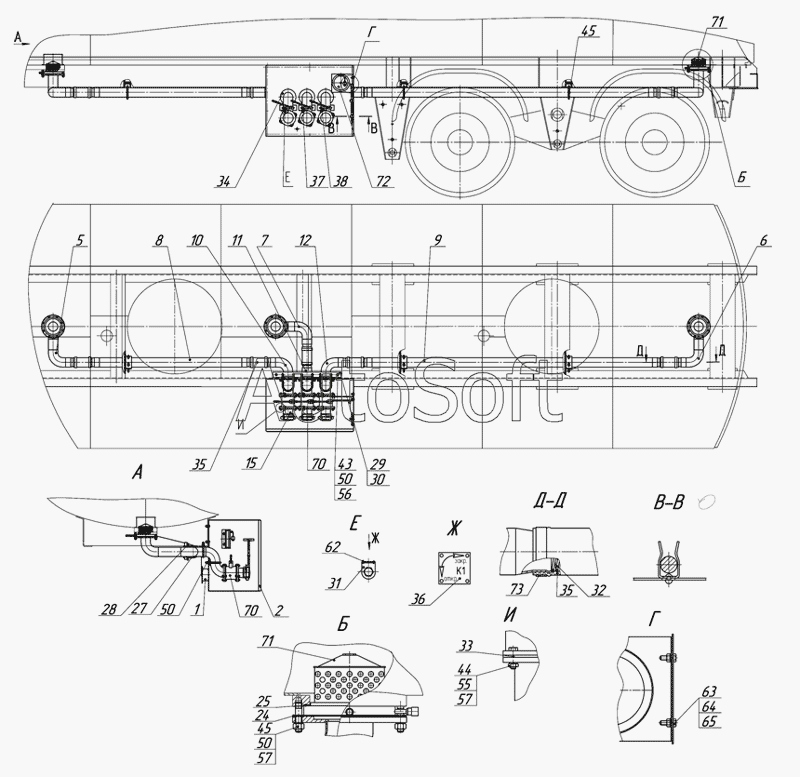

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96891-10 (2009). 96891-8000050 Установка технологического оборудования (без насоса)
57
57
35
35
36
37
38
43
44
45
45
50
50
50
55
56
34
62
63
64
65
70
70
71
71
72
73
15
2
5
6
7
8
9
10
11
12
1
24
25
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Клей 88нп | К***п | Клей 88нп ТУ 38-105.540-85 | |
| 1 | 9***2 | Установка системы управления нижними клапанами | |
| 2 | 9***2 | Установка шкафа арматурного | |
| 5 | 9***[ | Трубопровод | |
| 6 | 9***5 | Трубопровод | |
| 7 | 9***0 | Отвод | |
| 8 | 9***0 | Трубопровод | |
| 9 | 9***0 | Трубопровод | |
| 10 | 9***2 | Трубопровод левый | |
| 11 | 9***2 | Трубопровод | |
| 12 | 9***2 | Трубопровод правый | |
| 15 | 6***0 | Патрубок в сборе | |
| 24 | 6***0 | Прокладка | |
| 25 | 6***0 | Прокладка | |
| 27 | 9***5 | Хомут | |
| 28 | 9***6 | Прокладка | |
| 29 | 9***6 | Кронштейн | |
| 30 | 9***6 | Прокладка | |
| 31 | 6***1 | Стойка | |
| 32 | 9***5 | Пружина | |
| 33 | 9***4 | Прокладка | |
| 34 | 9***2 | Прокладка | |
| 35 | 8***0 | Рукав | |
| 36 | 6***1 | Табличка информационная | |
| 37 | 6***2 | Табличка информационная | |
| 38 | 6***3 | Табличка информационная | |
| 43 | 1***1 | Болт ТЕМ12-6gх30 | |
| 44 | 1***1 | Болт ТЕМ16х1,5-6gх50 | |
| 45 | 1***1 | Шпилька М12х1,25-6gх18х30 | |
| 50 | 1***1 | Гайка М12х1,25-6Н | |
| 55 | 1***1 | Гайка М16х1,5-6Н | |
| 56 | 1***0 | Шайба пружинная 12 | |
| 57 | 1***3 | Шайба пружинная 16 | |
| 62 | 1***1 | Заклепка 3х8 | |
| 63 | Б***0 | Болт ТЕМ6-6gх20 (поступает в комплекте ЗУ) | |
| 64 | Г***Н | Гайка ЕМ6-6Н (в комплекте ЗУ-1.021) | |
| 65 | Ш***6 | Шайба пружинная 6 | |
| 70 | 3***4 | Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001 | |
| 71 | Д***0 | Клапан донный пневматический ДКП-90 | |
| 72 | З***А | Заземляющее устройство РИВП453895006 ТУ | |
| 73 | A***6 | Скоба 86-91 ABA SS 2343/AISI 316 |
