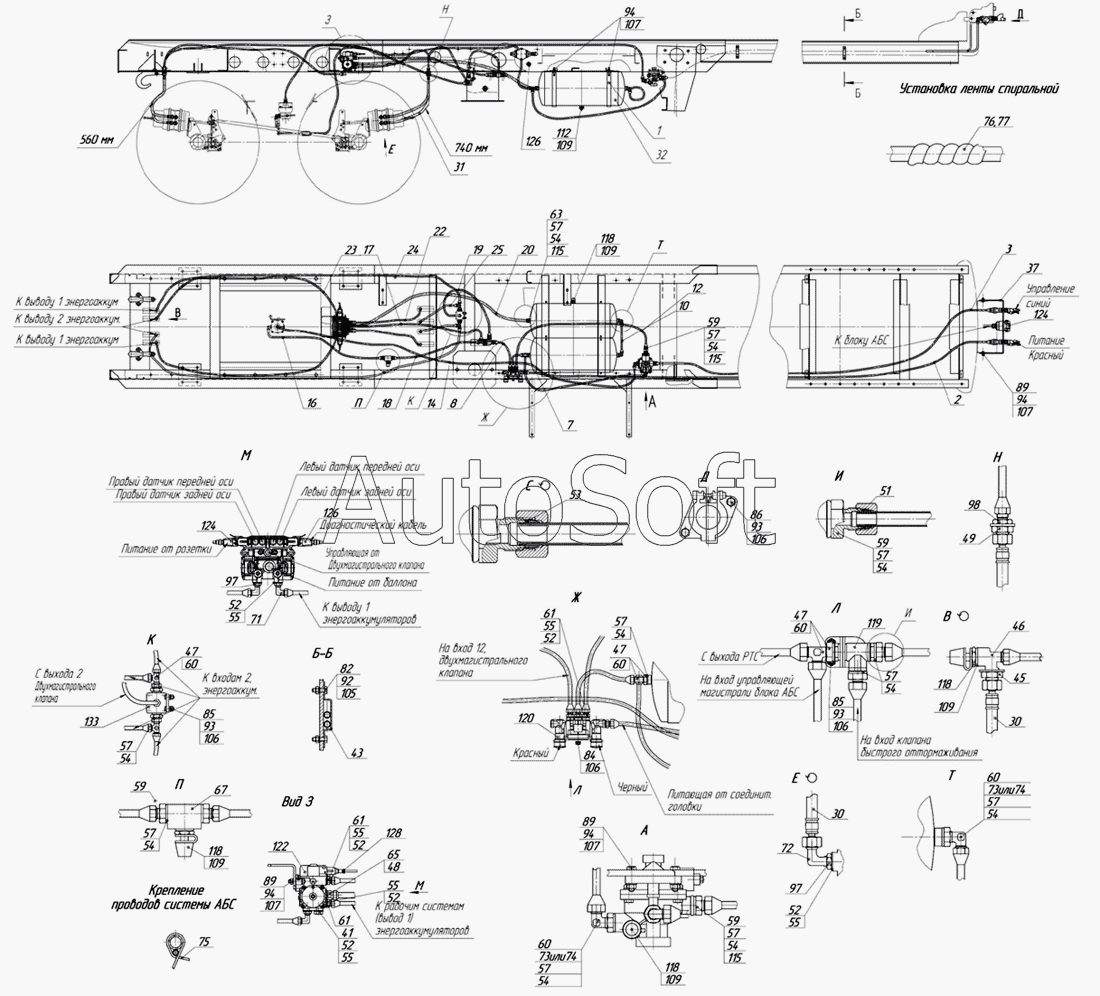

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96742 (2009). 96742-3500001-20 Установка пневматических тормозов
1
2
3
3
7
8
10
12
14
16
17
18
19
20
22
23
24
25
30
30
31
32
37
41
43
45
46
47
47
47
48
49
51
52
52
52
52
52
52
53
54
54
54
54
54
54
54
54
54
54
55
55
55
55
55
55
57
57
57
57
57
57
57
57
57
57
59
59
59
59
60
60
60
60
60
61
61
61
63
65
67
71
72
73
73
74
74
75
76
77
82
84
85
85
86
89
89
89
92
93
93
93
94
94
94
94
97
97
98
105
106
106
106
106
107
107
107
107
109
109
109
109
109
112
115
115
115
118
118
118
118
119
120
122
124
124
126
126
128
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Хомут | |
| 2 | 9***7 | Трубка питающей магистрали (12мм) | |
| 3 | 9***7 | Трубка 12мм (питающей магистрали) | |
| 5 | 9***7 | Трубка 12 мм | |
| 7 | 9***7 | Трубка 12 мм | |
| 8 | 9***7 | Трубка 12 мм | |
| 10 | 9***7 | Трубка 12 мм | |
| 12 | 9***7 | Трубка 12 мм | |
| 14 | 9***7 | Трубка к дополнительному ресиверу | |
| 16 | 9***7 | Трубка 12 мм | |
| 17 | 9***7 | Трубка 12 мм | |
| 18 | 9***7 | Трубка 12 мм | |
| 19 | 9***7 | Трубка 12 мм | |
| 20 | 8***0 | Трубка питания от ресивера к блоку АБС 18 мм | |
| 22 | 9***7 | Трубка 12 мм | |
| 23 | 9***7 | Трубка 12мм от воздухораспределителя к ресиверу | |
| 24 | 9***7 | Трубка 12 мм | |
| 25 | 9***7 | Трубка 12 мм | |
| 30 | 9***1 | Шланг (L=560мм) | |
| 31 | 8***1 | Шланг гибкий (L=740мм) | |
| 32 | 9***5 | Баллон воздушный емкостью 40 л | |
| 37 | 9***0 | Установка соединительных головок | |
| 41 | 9***2 | Пробка( М16) | |
| 42 | 9***4 | Пробка | |
| 43 | 9***9 | Скоба | |
| 45 | 9***8 | Гайка | |
| 46 | 9***1 | Тройник | |
| 47 | 9***2 | Тройник ввертной | |
| 48 | 8***6 | Прокладка (М26) | |
| 49 | 8***8 | Штуцер | |
| 51 | 9***3 | Кольцо уплотнительное | |
| 52 | 9***4 | Кольцо уплотнительное | |
| 53 | 9***5 | Кольцо уплотнительное | |
| 54 | 9***7 | Кольцо уплотнительное | |
| 55 | 9***4 | Скоба | |
| 57 | 9***7 | Скоба | |
| 59 | 9***9 | Штуцер | |
| 60 | 9***1 | Переходник | |
| 61 | 8***1 | Переходник | |
| 63 | 9***5 | Штуцер | |
| 65 | 8***5 | Штуцер( М24хМ26) | |
| 67 | 9***8 | Тройник | |
| 69 | 9***6 | Прокладка | |
| 71 | 8***4 | Угольник ввертный М16хМ18 | |
| 72 | 8***0 | Угольник ввертный М16хМ20 | |
| 73 | 8***3 | Угольник ввертный | |
| 74 | 9***4 | Угольник ввертный | |
| 75 | 5***8 | Хомут | |
| 76 | 5***3 | Лента спиральная 12х9х11 | |
| 77 | 5***5 | Лента спиральная 22х18х19 | |
| 82 | 1***1 | Болт М6-6gх20 | |
| 84 | 1***1 | Болт | |
| 85 | 1***1 | Болт М8-6gх25 | |
| 86 | 1***1 | Болт М8-6gх30 | |
| 89 | 1***1 | Болт ТЕМ10х1,25-6gх45 | |
| 92 | 1***1 | Гайка М6-6Н | |
| 93 | 1***1 | Гайка М8 | |
| 94 | 1***1 | Гайка | |
| 97 | 1***1 | Гайка ЕМ16х1,5-6Н | |
| 98 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 105 | 1***0 | Шайба пружинная 6 | |
| 106 | 1***0 | Шайба пружинная 8 | |
| 107 | 1***0 | Шайба пружинная 8 | |
| 109 | 1***0 | Прокладка 22х28х1,5 | |
| 112 | 1***0 | Кран слива конденсата | |
| 113 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 115 | С***3 | Сетка СБИТ.305122.003 | |
| 118 | 1***1 | Клапан контрольного вывода | |
| 119 | 1***0 | Клапан перепускной 2х магистральный | |
| 120 | 9***0 | "Клапан растормаживания ""Wabco"" " | |
| 122 | 4***0 | Клапан АБС с блоком управления | |
| 124 | 4***0 | Кабель питания с розеткой ISO76 38 | |
| 126 | 4***0 | Кабель диагностики | |
| 128 | 4***0 | Удлинитель кабеля датчика | |
| 133 | 1***0 | Клапан быстрого оттормаживания |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
