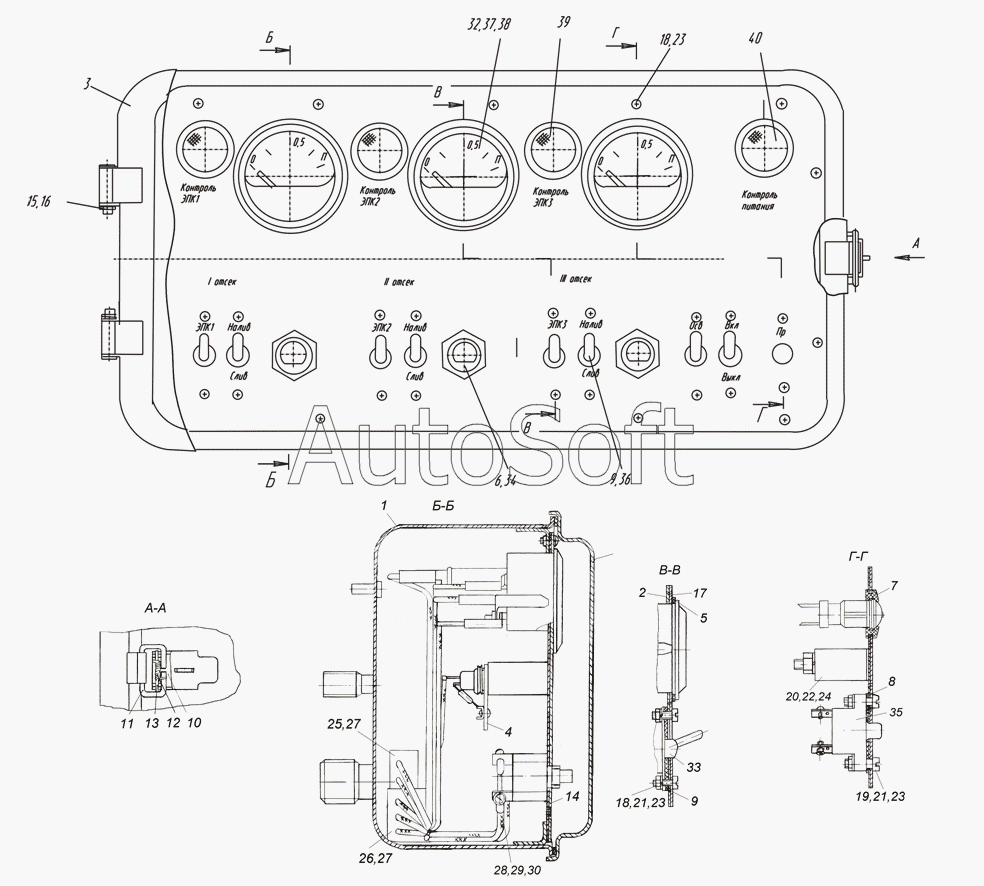

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96742 (2009). 9693-3718400 Щиток приборов
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
23
23
24
25
26
27
27
28
29
30
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Корпус | |
| 2 | 9***7 | Панель в сборе | |
| 3 | 9***1 | Крышка | |
| 4 | 9***5 | Плата монтажная | |
| 5 | 9***7 | Прокладка | |
| 6 | 9***8 | Прокладка | |
| 7 | 9***3 | Прокладка | |
| 8 | 9***4 | Прокладка | |
| 9 | 9***5 | Прокладка | |
| 10 | 9***1 | Рычаг | |
| 11 | 9***2 | Скоба | |
| 12 | 9***3 | Пружина | |
| 13 | 9***4 | Ось (Проволока 2,0-ОС ГОСТ 3282-74) | |
| 14 | 9***3 | Прокладка | |
| 15 | 9***6 | Шайба замковая | |
| 16 | 9***7 | Ось | |
| 17 | 9***9 | Фальшпанель | |
| 18 | 1***1 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | |
| 19 | 1***1 | Винт | |
| 20 | 1***1 | Болт | |
| 21 | 1***1 | Гайка | |
| 22 | 1***1 | Гайка М6-6Н | |
| 23 | 1***0 | Шайба пружинная 4 | |
| 24 | 1***0 | Шайба пружинная 6 | |
| 25 | ***8 | Колодка штыревая 02-6,3-06 ОСТ37.003.032-88 | |
| 26 | ***8 | Колодка штыревая 02-6,3-06 ОСТ37.003.032-88 | |
| 27 | Ш***2 | Штырь 03-6,3-12 | |
| 28 | Г***2 | Гнездо 02-6,3-12 | |
| 29 | Н***2 | Наконечник 4,2 | |
| 30 | Н***5 | Наконечник 5,5 | |
| 31 | Н***5 | Наконечник 6,5 | |
| 32 | А***1 | Лампа | |
| 33 | ***0 | Выключатель 46.3710 | |
| 34 | В***2 | Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73 | |
| 35 | П***0 | Предохранитель Пр310 ТУ37.003.008-80 | |
| 36 | 5***9 | Переключатель 51.3709 ТУ37.003.1079-81 | |
| 37 | У***0 | Указатель уровня топлива ТУ37.003.614-79 | |
| 38 | Л***9 | Патрон ЛВ 211-329 ТУ37.458.063-90 | |
| 39 | 1***3 | Фонарь контрольной лампы ТУ37.003.293-72 | |
| 40 | 1***3 | Фонарь контрольной лампы ТУ37.003.1418-94 | |
| 41 | П***5 | Провод | |
| 42 | Т***4 | Трубка 3,31 ТВ40,4. белая |
