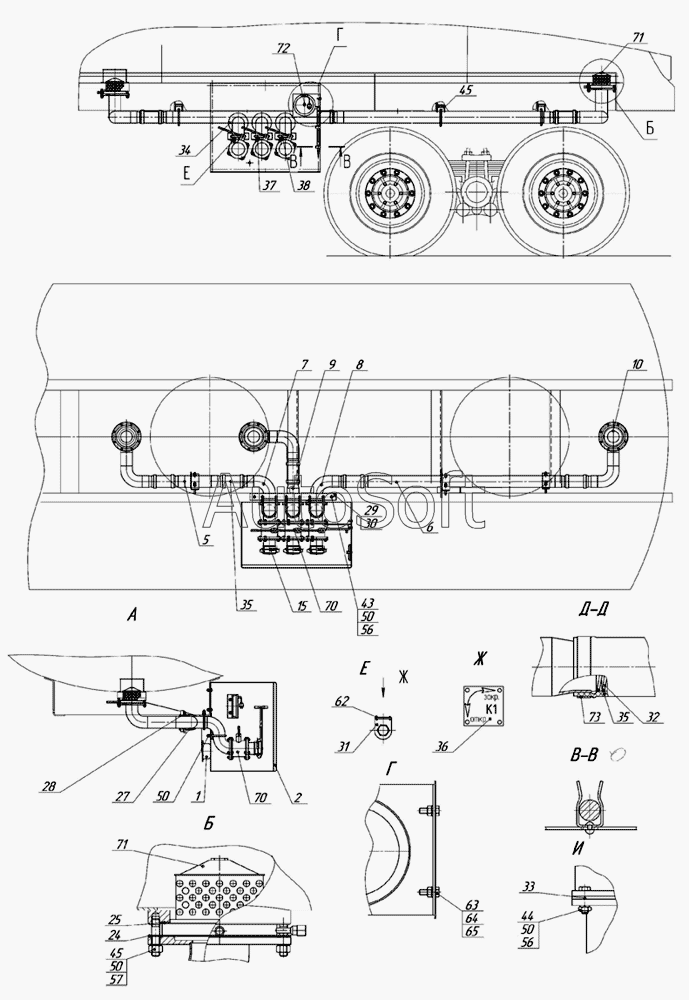

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96742 (2009). 96742-8000050-20 Установка сливо-наливного устройства
57
36
37
38
43
44
45
45
50
50
50
50
56
56
35
35
62
63
64
65
70
70
71
72
73
25
2
5
6
7
8
9
10
15
24
1
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Клей 88нп | К***п | Клей 88нп ТУ 38-105.540-85 | |
| 1 | 9***3 | Установка системы управления нижними клапанами | |
| 2 | 9***0 | Установка шкафа арматурного | |
| 5 | 9***0 | Трубопровод | |
| 6 | 9***0 | Трубопровод | |
| 7 | 9***5 | Трубопровод левый | |
| 8 | 9***0 | Трубопровод правый | |
| 9 | 9***0 | Трубопровод | |
| 10 | 9***0 | Трубопровод | |
| 15 | 6***0 | Патрубок в сборе | |
| 24 | 6***0 | Прокладка | |
| 25 | 6***0 | Прокладка | |
| 27 | 9***5 | Хомут | |
| 28 | 9***6 | Прокладка | |
| 29 | 9***6 | Кронштейн | |
| 30 | 9***6 | Прокладка | |
| 31 | 6***1 | Стойка | |
| 32 | 9***5 | Пружина | |
| 33 | 9***4 | Прокладка | |
| 34 | 9***2 | Прокладка | |
| 35 | 8***0 | Рукав | |
| 36 | 6***1 | Табличка информационная | |
| 37 | 6***2 | Табличка информационная | |
| 38 | 6***3 | Табличка информационная | |
| 43 | 1***1 | Болт ТЕМ12-6gх30 | |
| 44 | 1***1 | Болт ТЕМ16х1,5-6gх50 | |
| 45 | 1***1 | Шпилька М12х1,25-6gх18х30 | |
| 50 | 1***1 | Гайка М12х1,25-6Н | |
| 55 | 1***1 | Гайка М16х1,5-6Н | |
| 56 | 1***0 | Шайба пружинная 12 | |
| 57 | 1***3 | Шайба пружинная 16 | |
| 62 | 1***1 | Заклепка 3х8 | |
| 63 | Б***0 | Болт ТЕМ6-6gх20 (поступает в комплекте ЗУ) | |
| 64 | Г***Н | Гайка ЕМ6-6Н (в комплекте ЗУ-1.021) | |
| 65 | Ш***6 | Шайба пружинная 6 | |
| 70 | 3***4 | Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001 | |
| 71 | Д***0 | Клапан донный пневматический ДКП-90 | |
| 72 | З***А | Заземляющее устройство РИВП453895006 ТУ | |
| 73 | A***6 | Скоба 86-91 ABA SS 2343/AISI 316 |
