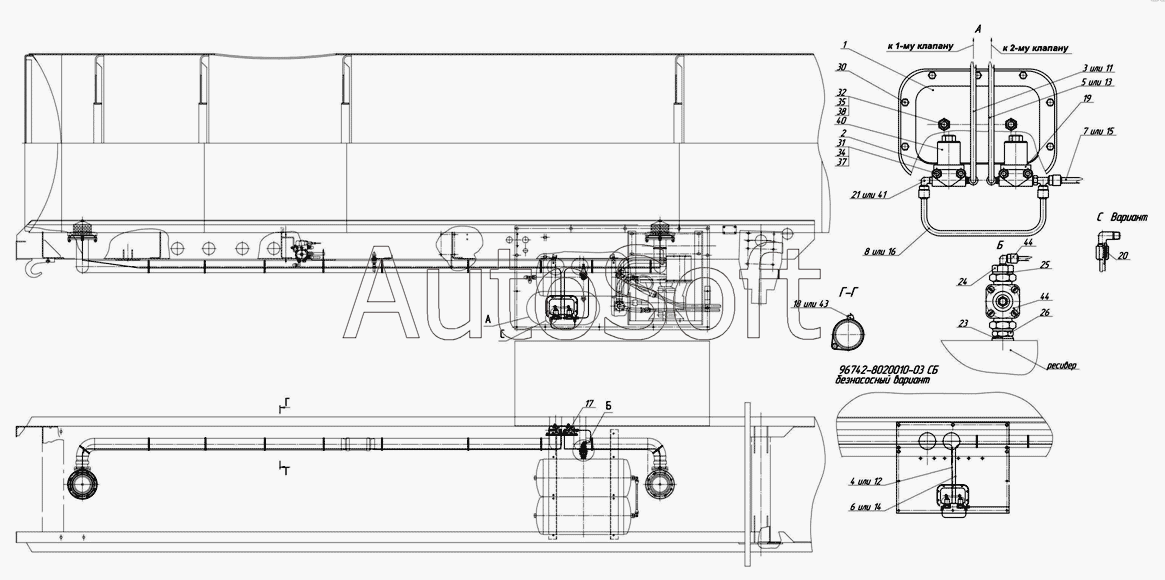

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96742 (2009). 96742-01-8020010-03 Установка системы управления нижними клапанами
34
23
24
25
26
30
31
32
21
35
37
38
40
41
44
44
43
12
2
3
4
5
6
7
8
11
1
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Крышка | |
| 2 | 9***0 | Корпус | |
| 3 | 5***6 | Трубопровод ( 8 мм) взамен поз.11 | |
| 4 | 5***0 | Трубопровод ( 8 мм) взамен поз.12 | |
| 5 | 5***6 | Трубопровод ( 8 мм) взамен поз.13 | |
| 6 | 5***0 | Трубопровод ( 8 мм) взамен поз.14 | |
| 7 | 5***0 | Трубопровод ( 8 мм) взамен поз.15 | |
| 8 | 5***0 | Трубопровод ( 8 мм) взамен поз.16 | |
| 11 | 9***3 | Трубка TRN 6/4-NX L=4360 мм | |
| 12 | 9***3 | Трубка TRN 6/4-NX L=4100 мм | |
| 13 | 9***3 | Трубка TRN 6/4-NX L=1560 мм | |
| 14 | 9***3 | Трубка TRN 6/4-NX L=1820 мм | |
| 15 | 9***3 | Трубка TRN 6/4-NX L=500 мм | |
| 16 | 9***3 | Трубка TRN 6/4-NX L=300 мм | |
| 17 | 9***1 | Втулка | |
| 18 | 5***0 | Хомут | |
| 19 | 9***2 | Прокладка | |
| 20 | 9***1 | Кольцо уплотнительное | |
| 21 | 8***2 | Угольник ввертной | |
| 22 | 8***2 | Тройник ввертный | |
| 23 | 9***7 | Кольцо уплотнительное | |
| 24 | 9***4 | Переходник | |
| 25 | 9***7 | Скоба | |
| 26 | 8***0 | Штуцер проходной | |
| 30 | 1***1 | Болт | |
| 31 | 1***1 | Болт ТЕМ8-6gх55 | |
| 32 | 1***1 | Болт ТЕМ10х 1,25-6gх20 | |
| 34 | 1***1 | Гайка М8 | |
| 35 | 1***1 | Гайка | |
| 37 | 1***0 | Шайба пружинная 8 | |
| 38 | 1***0 | Шайба пружинная 8 | |
| 40 | 3***3 | Клапан электромагнитный КЭМ 07-03 ТУ 3742-001-40650966-01 | |
| 41 | D***8 | Фитинг угловой D 6500 6-02-S 1/8 “Camozzi” | |
| 42 | D***S | Тройник "Camozzi" взамен поз.25 | |
| 43 | 4***0 | Гибкая стяжка взамен поз.27 | |
| 44 | 1***0 | Клапан защитный одинарный с обратным потоком |
