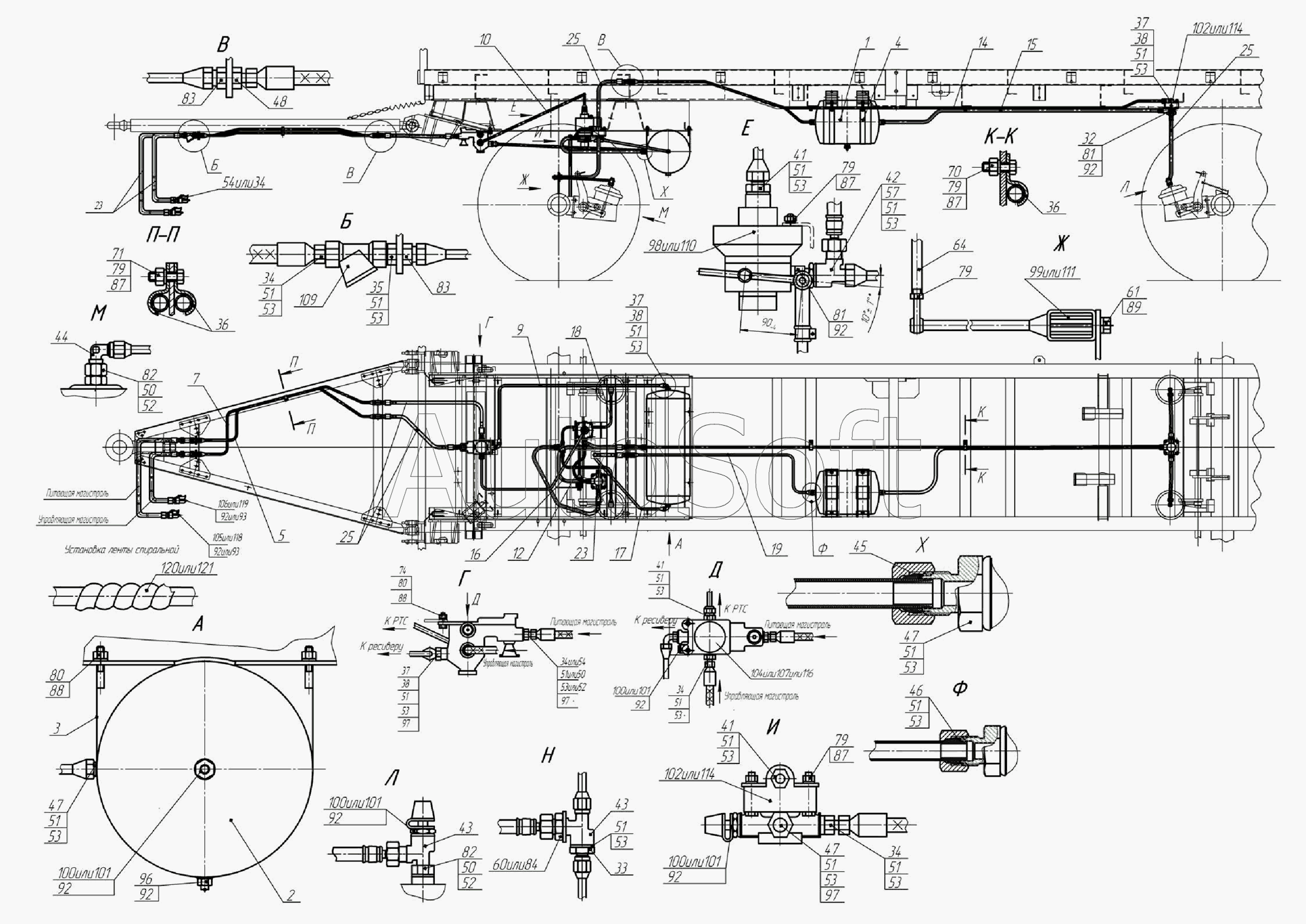

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8332 (двускатный) (2011). 8332-3500001 Установка привода пневмотормозов без АБС
/19.gif)
82
82
97
97
97
96
93
93
92
92
92
92
92
92
92
92
92
89
88
88
87
87
87
87
84
83
83
98
81
81
80
80
79
79
79
79
79
74
71
70
64
109
121
120
119
118
116
114
114
111
110
61
107
106
105
104
102
102
101
101
101
101
100
100
100
100
99
16
35
34
34
34
34
34
33
32
25
25
25
23
23
19
18
17
36
36
15
14
12
10
5
4
3
2
47
47
47
60
57
54
54
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
52
52
52
51
51
51
51
51
51
51
51
51
51
51
51
51
51
51
51
51
50
50
50
48
1
46
45
44
43
43
42
41
41
41
38
38
38
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Баллон воздушный емкостью 20 л | |
| 2 | 9***5 | Баллон воздушный емкостью 40 л | |
| 3 | 8***0 | Хомут | |
| 4 | 9***2 | Хомут | |
| 5 | 9***7 | Трубка 12 мм | |
| 10 | 9***7 | Трубка 12 мм | |
| 12 | 9***7 | Трубка 12 мм | |
| 14 | 9***7 | Трубка ( от регулятора тормозных сил к клапану АБС) | |
| 15 | 8***0 | Трубка (от клапана АБС к ресиверу) | |
| 16 | 8***0 | Трубка 18мм | |
| 17 | 9***7 | Трубка 12 мм | |
| 18 | 8***0 | Трубка к тормозной камере правая | |
| 19 | 9***7 | Трубка 12 мм | |
| 23 | 8***1 | Шланг гибкий (L=1040мм) | |
| 25 | 8***1 | Шланг гибкий (L=840мм) | |
| 32 | 8***8 | Угольник ввертный | |
| 33 | 9***3 | Штуцер | |
| 34 | 8***4 | Штуцер | |
| 35 | 8***3 | Штуцер | |
| 36 | 8***3 | Штанга | |
| 37 | 9***4 | Угольник ввертный | |
| 38 | 9***1 | Переходник | |
| 41 | 9***9 | Штуцер | |
| 42 | 9***1 | Тройник | |
| 43 | 9***2 | Тройник | |
| 44 | 8***3 | Угольник (М16хМ16) | |
| 45 | 9***5 | Кольцо уплотнительное | |
| 46 | 9***3 | Кольцо уплотнительное | |
| 47 | 9***5 | Штуцер | |
| 48 | 8***8 | Штуцер | |
| 50 | 9***4 | Кольцо уплотнительное | |
| 51 | 9***7 | Кольцо уплотнительное | |
| 52 | 9***4 | Скоба | |
| 53 | 9***7 | Скоба | |
| 54 | 9***9 | Переходник | |
| 57 | 9***1 | Переходник | |
| 60 | 9***8 | Гайка | |
| 61 | 9***8 | Болт | |
| 64 | 8***3 | Штанга | |
| 65 | 5***8 | Хомут | |
| 70 | 1***1 | Болт | |
| 71 | 1***1 | Болт с шестигранной головкой (d=М8-6g, l=35, l0=22, S =13, H=5,5) | |
| 74 | 1***1 | Болт М8х1,25-6gх35 | |
| 79 | 1***1 | Гайка М8 | |
| 80 | 1***1 | Гайка | |
| 81 | 1***1 | Гайка ЕМ22-6Н | |
| 82 | 1***1 | Гайка ЕМ16х1,5-6Н | |
| 83 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 84 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 87 | 1***0 | Шайба пружинная 8 | |
| 88 | 1***0 | Шайба пружинная 8 | |
| 89 | 1***0 | Шайба пружинная 12 | |
| 92 | 1***0 | Прокладка 22х28х1,5 | |
| 93 | 1***0 | Прокладка | |
| 96 | 1***0 | Кран слива конденсата | |
| 97 | С***3 | Сетка | |
| 98 | Г***0 | Регулятор тормозных сил | |
| 99 | 1***0 | Элемент упругий в сборе | |
| 100 | 1***0 | Клапан контрольного вывода | |
| 101 | 1***1 | Клапан контрольного вывода | |
| 102 | 1***0 | Клапан ускорительный | |
| 104 | 1***0 | Клапан воздухораспределительный | |
| 105 | Г***0 | Головка типа "Палм" | |
| 106 | Г***1 | Головка соединительная типа «Пальм» | |
| 107 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 109 | 1***0 | Фильтр магистральный | |
| 110 | 8***0 | Регулятор тормозных сил | |
| 111 | 8***0 | Упругий элемент | |
| 114 | 8***0 | Клапан ускорительный | |
| 116 | 7***1 | Клапан воздухораспределительный | |
| 118 | 7***3 | Головка соединительная типа "Палм" | |
| 119 | 7***4 | Головка соединительная типа «Палм» | |
| 120 | 5***5 | Лента спиральная 22х18х19 | |
| 121 | 5***3 | Лента спиральная 12х9х11 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
