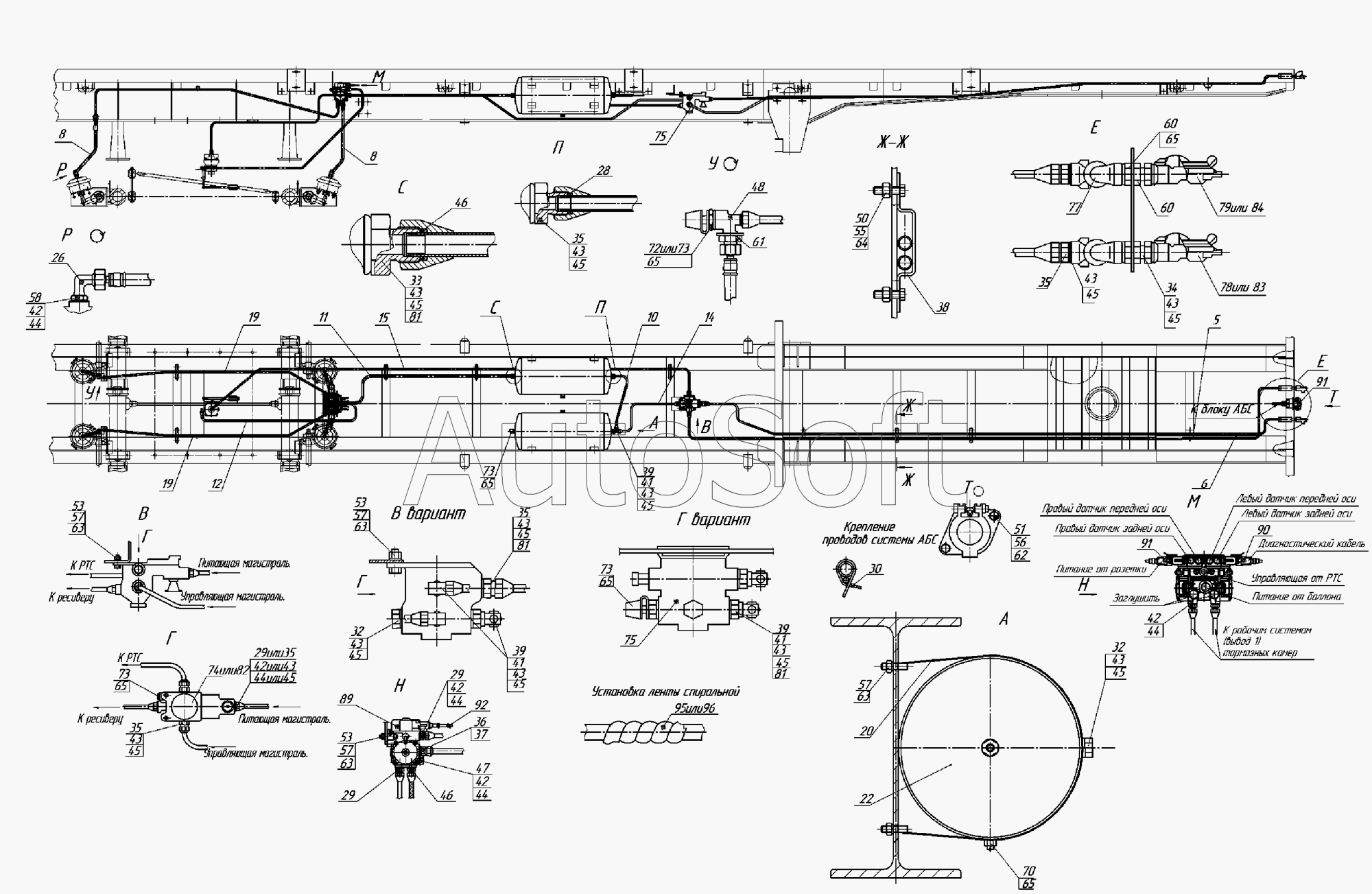

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334-20 (2010). 9334-3500001-01, 9334-04-3500001-01 Привод пневматических тормозов (с АБС)
/15.gif)
5
6
5
6
8
8
10
11
11
12
14
14
15
15
19
19
20
22
26
28
29
29
29
30
32
32
33
34
35
35
35
35
35
36
37
38
39
39
39
41
41
41
42
42
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
44
44
44
44
44
45
45
45
45
45
45
45
45
45
45
45
45
46
46
47
48
50
51
53
53
53
55
56
57
57
57
57
58
60
60
61
62
63
63
63
63
64
65
65
65
65
65
65
70
72
73
73
73
73
74
75
75
77
78
79
81
81
81
82
83
84
89
90
91
91
92
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 9***7 | Трубка 12мм (питающей магистрали) | |
| 5 | 9***7 | Трубка 12мм (питающей магистрали) | |
| 6 | 9***7 | Трубка 12мм (управляющей магистрали) | |
| 6 | 9***7 | Трубка 12мм (управляющей магистрали) | |
| 8 | 8***1 | Шланг гибкий (L=740мм) | |
| 10 | 9***7 | Трубка 12мм | |
| 11 | 8***0 | Трубка от АБС к ресиверу | |
| 11 | 8***0 | Трубка от АБС к ресиверу | |
| 12 | 9***7 | Трубка12мм от АБС к РТС | |
| 14 | 9***7 | Трубка 12мм | |
| 14 | 9***7 | Трубка 12мм от воздухораспределителя к ресиверу | |
| 15 | 9***7 | Трубка 12мм (управляющей магистрали) | |
| 15 | 9***7 | Трубка 12мм от воздухораспределителя к РТС | |
| 19 | 9***7 | Трубка 12мм от тормозной камеры к АБС | |
| 20 | 9***2 | Хомут | |
| 22 | 9***5 | Баллон воздушный емкостью 40 л | |
| 26 | 8***0 | Угольник ввертный М16хМ20 | |
| 28 | 9***3 | Кольцо уплотнительное | |
| 29 | 8***1 | Переходник | |
| 30 | 5***8 | Хомут | |
| 32 | 9***4 | Пробка | |
| 33 | 9***5 | Штуцер | |
| 34 | 9***1 | Переходник | |
| 35 | 9***9 | Штуцер | |
| 36 | 8***5 | Штуцер( М24хМ26) | |
| 37 | 8***6 | Прокладка (М26) | |
| 38 | 9***9 | Скоба | |
| 39 | 9***4 | Угольник ввертный | |
| 41 | 9***1 | Переходник | |
| 42 | 9***4 | Кольцо уплотнительное | |
| 43 | 9***7 | Скоба | |
| 44 | 9***4 | Скоба | |
| 45 | 9***7 | Кольцо уплотнительное | |
| 46 | 9***9 | Переходник | |
| 47 | 9***2 | Пробка( М16) | |
| 48 | 9***1 | Тройник | |
| 50 | 1***1 | Болт М6-6gх20 | |
| 51 | 1***1 | Болт М8-6gх30 | |
| 53 | 1***1 | Болт ТЕМ10х1,25-6gх45 | |
| 55 | 1***1 | Гайка М6-6Н | |
| 56 | 1***1 | Гайка М8 | |
| 57 | 1***1 | Гайка | |
| 58 | 1***1 | Гайка ЕМ16х1,5-6Н | |
| 60 | 1***1 | Гайка ЕМ22х1,5-6Н | |
| 61 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 62 | 1***0 | Шайба пружинная 8 | |
| 63 | 1***0 | Шайба пружинная 8 | |
| 64 | 1***0 | Шайба пружинная 6 | |
| 65 | 1***0 | Прокладка 22х28х1,5 | |
| 70 | 1***0 | Кран слива конденсата | |
| 72 | 1***1 | Клапан контрольного вывода | |
| 73 | 1***0 | Клапан контрольного вывода | |
| 74 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 75 | 1***0 | Клапан воздухораспределительный | |
| 77 | 1***0 | Фильтр магистральный | |
| 78 | 1***0 | Головка соединительная типа «Палм» | |
| 79 | 1***1 | Головка соединительная типа «Палм» | |
| 81 | С***3 | Сетка СБИТ.305122.003 | |
| 82 | 7***1 | Клапан воздухораспределительный | |
| 83 | 7***3 | Головка соединительная типа "Палм" | |
| 84 | 7***4 | Головка соединительного типа "Палм" | |
| 89 | 4***0 | Клапан АБС с блоком управления «Vario Compact» | |
| 90 | 4***0 | Кабель диагностики | |
| 91 | 4***0 | Кабель питания с розеткой ISO76 38 | |
| 92 | 4***0 | Удлинитель кабеля датчика | |
| 95 | 5***5 | Лента спиральная 22х18х19 | |
| 96 | 5***3 | Лента спиральная 12х9х11 |
