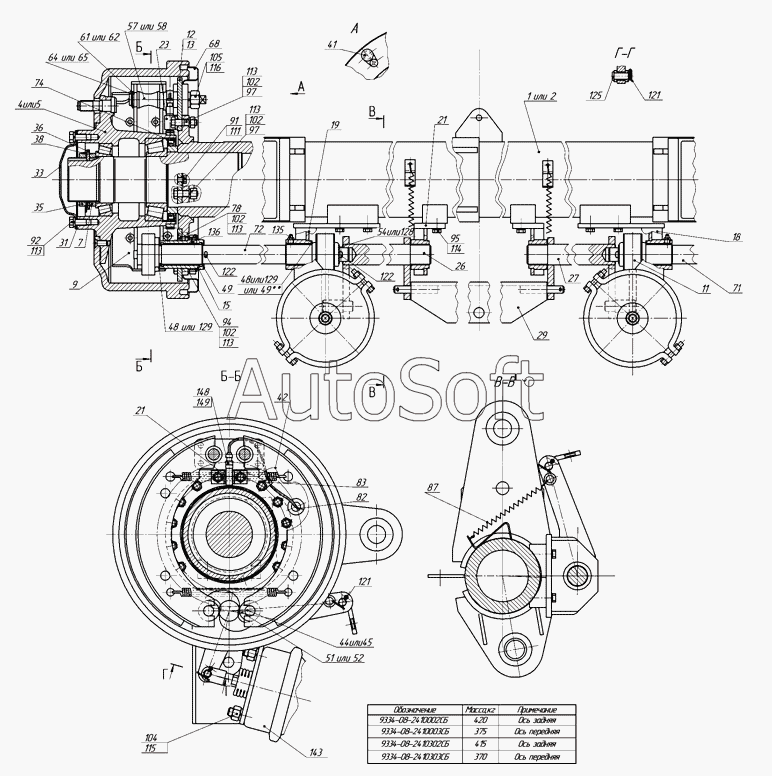

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334-20-10 (2010). 9334-08-2410002, 9334-08-2410003 Ось со ступицами и тормозами
/6.gif)
1
2
4
5
7
9
11
12
13
15
18
19
21
21
23
26
27
29
31
33
35
36
38
41
42
44
45
48
48
49
49
51
52
54
57
58
61
62
64
65
68
71
72
74
78
82
83
87
91
92
94
95
97
97
102
102
102
102
104
105
111
113
113
113
113
113
114
115
116
121
121
122
122
125
128
129
129
135
136
143
148
149
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Смазка WABCO | С***O | Смазка WABCO | |
| 1 | 9***0 | Балка оси передняя | |
| 2 | 9***1 | Балка оси задняя | |
| 4 | 4***2 | Ступица с тормозным барабаном, ротором | |
| 5 | 4***2 | Ступица с тормозным барабаном, ротором | |
| 7 | 9***6 | Гайка подшипника | |
| 9 | 5***0 | Колодка с накладками в сборе | |
| 11 | 5***6 | Рычаг регулировочный | |
| 12 | 9***1 | Суппорт тормоза в сборе | |
| 13 | 9***1 | Суппорт тормоза в сборе | |
| 15 | 9***8 | Опора разжимного кулака | |
| 18 | 9***0 | Кронштейн правый | |
| 19 | 9***1 | Кронштейн левый | |
| 21 | 9***0 | Держатель рычага с втулкой | |
| 23 | 9***0 | Держатель датчика | |
| 26 | 9***0 | Рычаг в сборе | |
| 27 | 9***1 | Рычаг в сборе | |
| 29 | 9***0 | Уравнитель | |
| 31 | 9***4 | Прокладка | |
| 33 | 9***6 | Крышка | |
| 35 | 9***8 | Контргайка | |
| 36 | 9***9 | Шайба замковая | |
| 38 | 9***2 | Шайба стопорная | |
| 41 | 9***1 | Заглушка | |
| 42 | 5***5 | Пружина | |
| 44 | 5***7 | Ось ролика | |
| 45 | 9***7 | Ось ролика | |
| 48 | 9***8 | Шайба | |
| 49 | 9***8 | Шайба | |
| 51 | 5***0 | Ролик колодки | |
| 52 | 9***9 | Ролик колодки тормоза | |
| 54 | 9***0 | Шайба | |
| 57 | 5***2 | Ось колодки | |
| 58 | 9***2 | Ось колодки | |
| 61 | 5***3 | Накладка осей колодки | |
| 62 | 9***3 | Накладка осей колодок | |
| 64 | 5***4 | Чека оси колодок | |
| 65 | 9***4 | Чека оси колодки | |
| 68 | 9***0 | Щиток заднего тормоза | |
| 71 | 9***0 | Кулак разжимной правый | |
| 72 | 9***1 | Кулак разжимной левый | |
| 74 | 9***9 | Кольцо защитное | |
| 78 | 9***0 | Винт | |
| 82 | 9***1 | Кольцо разрезное | |
| 83 | 9***2 | Фиксатор специальный | |
| 87 | 9***1 | Пружина | |
| 91 | 1***1 | Болт ТЕМ8-6gх14 | |
| 92 | 1***1 | Болт М12х1,25-6gх25 | |
| 94 | 1***1 | Болт ТЕМ12х1,256gх50 | |
| 95 | 8***8 | Болт М14х1,5-6gх30 | |
| 97 | 1***1 | Болт самоконтрящий М12х1,25-6gх40 | |
| 102 | 1***1 | Гайка М12х1,25-6Н | |
| 104 | 3***3 | Гайка ЕМ16х1,5-6Н | |
| 105 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 111 | 1***0 | Шайба пружинная 8 | |
| 113 | 1***0 | Шайба пружинная 12 | |
| 114 | 1***3 | Шайба пружинная 14 | |
| 115 | 1***0 | Шайба пружинная 16 | |
| 116 | 1***7 | Шайба пружинная 20 | |
| 121 | 1***1 | Шплинт разводной 4х40 | |
| 122 | 1***1 | Шплинт разводной 6х50 | |
| 125 | 2***8 | Палец 12х38 ОСТ 37.001.163-79 | |
| 128 | 8***1 | Шайба | |
| 129 | 8***2 | Шайба | |
| 135 | 8***6 | Масленка 1.3.06 ГОСТ 19853-74 | |
| 136 | 8***9 | Масленка 2.3.45.Ц6ХР ГОСТ 19853-74 | |
| 143 | 5***1 | Тормозная камера в сборе | |
| 148 | 4***0 | Датчик AБС | |
| 149 | 8***4 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
