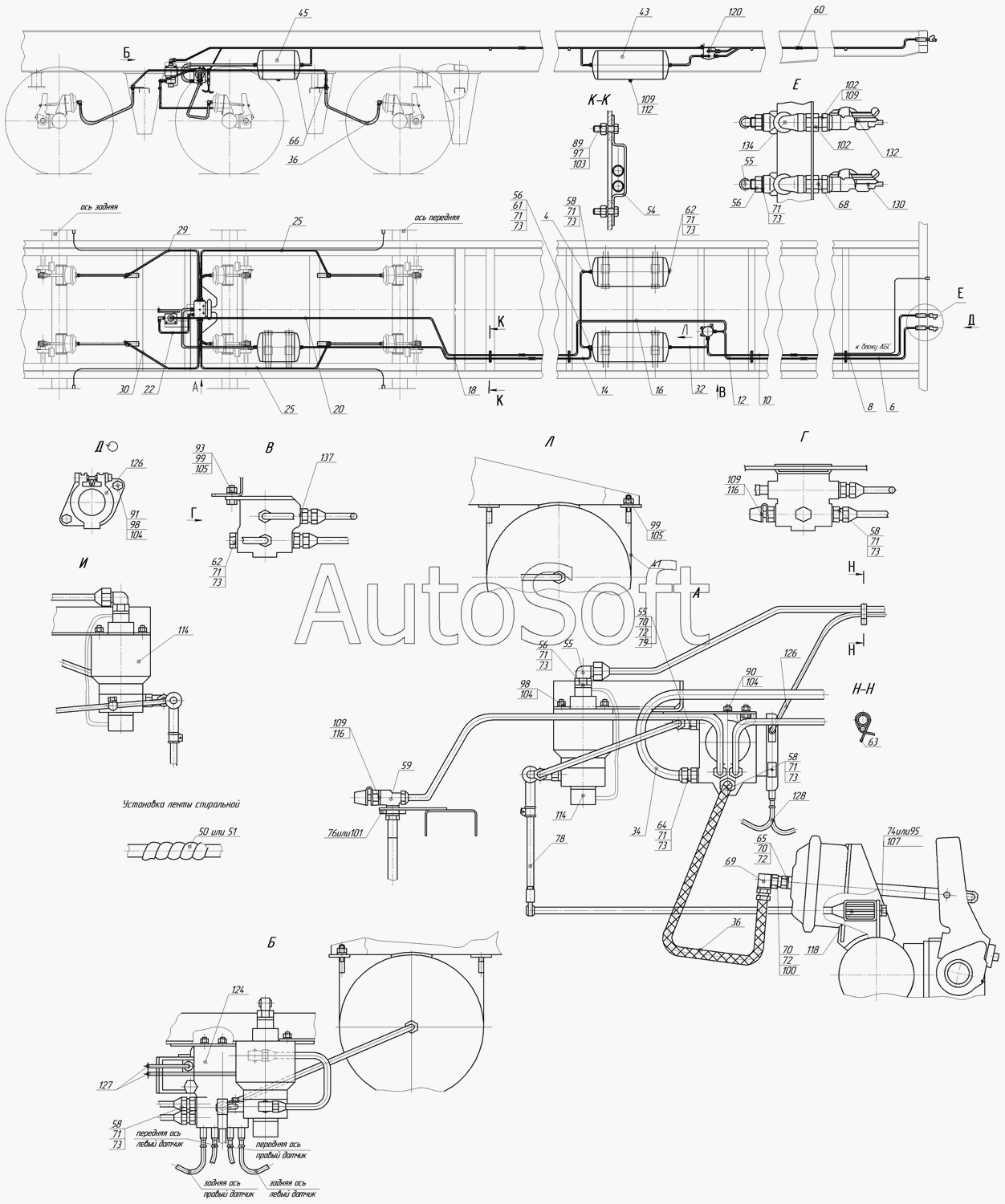

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341-20 (21) (2010). 93341-3500001 Привод пневматических тормозов
/17.gif)
4
6
8
10
12
14
16
18
20
22
25
25
29
32
34
36
36
41
43
45
50
51
54
55
55
55
56
56
56
58
58
58
58
59
60
61
62
62
63
64
65
66
68
69
70
70
70
71
71
71
71
71
71
71
71
71
71
72
72
72
73
73
73
73
73
73
73
73
73
73
74
76
78
79
89
90
91
93
95
97
98
98
99
99
100
101
102
102
103
104
104
104
105
105
107
109
109
109
109
112
114
114
116
116
118
120
120
124
126
126
127
128
130
132
134
137
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 9***7 | Трубка 12 мм | |
| 6 | 9***7 | Трубка 12 мм | |
| 8 | 9***7 | Трубка управляющей магистрали | |
| 10 | 9***7 | Трубка12мм от АБС к РТС | |
| 12 | 9***7 | Трубка 12мм от воздухораспределителя к ресиверу | |
| 14 | 9***7 | Трубка 12 мм(к регулятору тормозных сил) | |
| 16 | 9***7 | Трубка 12 мм (от блока АБС к камерам задней оси) | |
| 18 | 9***7 | Трубка 12мм от воздухораспределителя к ресиверу | |
| 20 | 9***7 | Трубка от воздухораспределителя к регулятору тормозных сил | |
| 22 | 9***7 | Трубка 12 мм | |
| 25 | 9***7 | Трубка от клапана АБС передняя | |
| 29 | 9***7 | Трубка 12 мм | |
| 32 | 9***7 | Трубка 12мм | |
| 34 | 8***0 | Трубка от клапана АБС к ресиверу (18мм) | |
| 36 | 8***1 | Шланг гибкий (L=1040мм) | |
| 41 | 9***2 | Хомут | |
| 43 | 9***5 | Баллон воздушный емкостью 40 л | |
| 45 | 9***5 | Баллон воздушный емкостью 20 л | |
| 50 | 5***3 | Лента спиральная 12х9х11 | |
| 51 | 5***5 | Лента спиральная 22х18х19 | |
| 54 | 9***9 | Скоба | |
| 55 | 9***4 | Угольник ввертный | |
| 56 | 9***1 | Переходник | |
| 58 | 9***9 | Штуцер | |
| 59 | 9***1 | Тройник | |
| 60 | 9***5 | Штуцер | |
| 61 | 9***2 | Тройник ввертной | |
| 62 | 9***4 | Пробка | |
| 63 | 5***8 | Хомут | |
| 64 | 9***5 | Штуцер | |
| 65 | 9***2 | Переходник | |
| 66 | 9***0 | Штуцер | |
| 67 | 9***9 | Переходник | |
| 68 | 9***1 | Переходник | |
| 69 | 8***0 | Угольник ввертный М16хМ20 | |
| 70 | 9***4 | Кольцо уплотнительное | |
| 71 | 9***7 | Кольцо уплотнительное | |
| 72 | 9***4 | Скоба | |
| 73 | 9***7 | Скоба | |
| 74 | 9***8 | Болт | |
| 76 | 9***8 | Гайка | |
| 78 | 9***3 | Штанга | |
| 79 | 9***1 | Переходник | |
| 89 | 1***1 | Болт М6-6gх20 | |
| 90 | 1***1 | Болт ТЕМ10х1,25-6gх45 | |
| 91 | 1***1 | Болт М8-6gх30 | |
| 93 | 1***1 | Болт ТЕМ10х1,25-6gх30 | |
| 95 | 1***1 | Болт М12х1,25-6gх25 | |
| 97 | 1***1 | Гайка М6-6Н | |
| 98 | 1***1 | Гайка М8 | |
| 99 | 1***1 | Гайка | |
| 100 | 1***1 | Гайка М16х1,5-6Н | |
| 101 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 102 | 1***1 | Гайка ЕМ22х1,5-6Н | |
| 103 | 1***0 | Шайба пружинная 6 | |
| 104 | 1***0 | Шайба пружинная 8 | |
| 105 | 1***0 | Шайба пружинная 8 | |
| 107 | 1***0 | Шайба пружинная 12 | |
| 109 | 1***0 | Прокладка 22х28х1,5 | |
| 112 | 1***0 | Кран слива конденсата | |
| 114 | 1***0 | Регулятор тормозных сил | |
| 116 | 1***1 | Клапан контрольного вывода | |
| 118 | 1***0 | Элемент упругий в сборе | |
| 120 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 120 | 1***0 | Клапан воздухораспределительный | |
| 124 | 4***0 | Клапан АБС с блоком управления | |
| 125 | 4***0 | Кабель диагностики | |
| 126 | 4***0 | Кабель питания | |
| 127 | 4***0 | Кабель модулятора | |
| 128 | 4***0 | Удлинитель кабеля датчика | |
| 130 | 1***0 | Головка соединительная типа «Палм» | |
| 132 | 1***1 | Головка соединительная типа «Палм» | |
| 134 | 1***0 | Фильтр магистральный | |
| 137 | С***3 | Сетка СБИТ.305122.003 |
