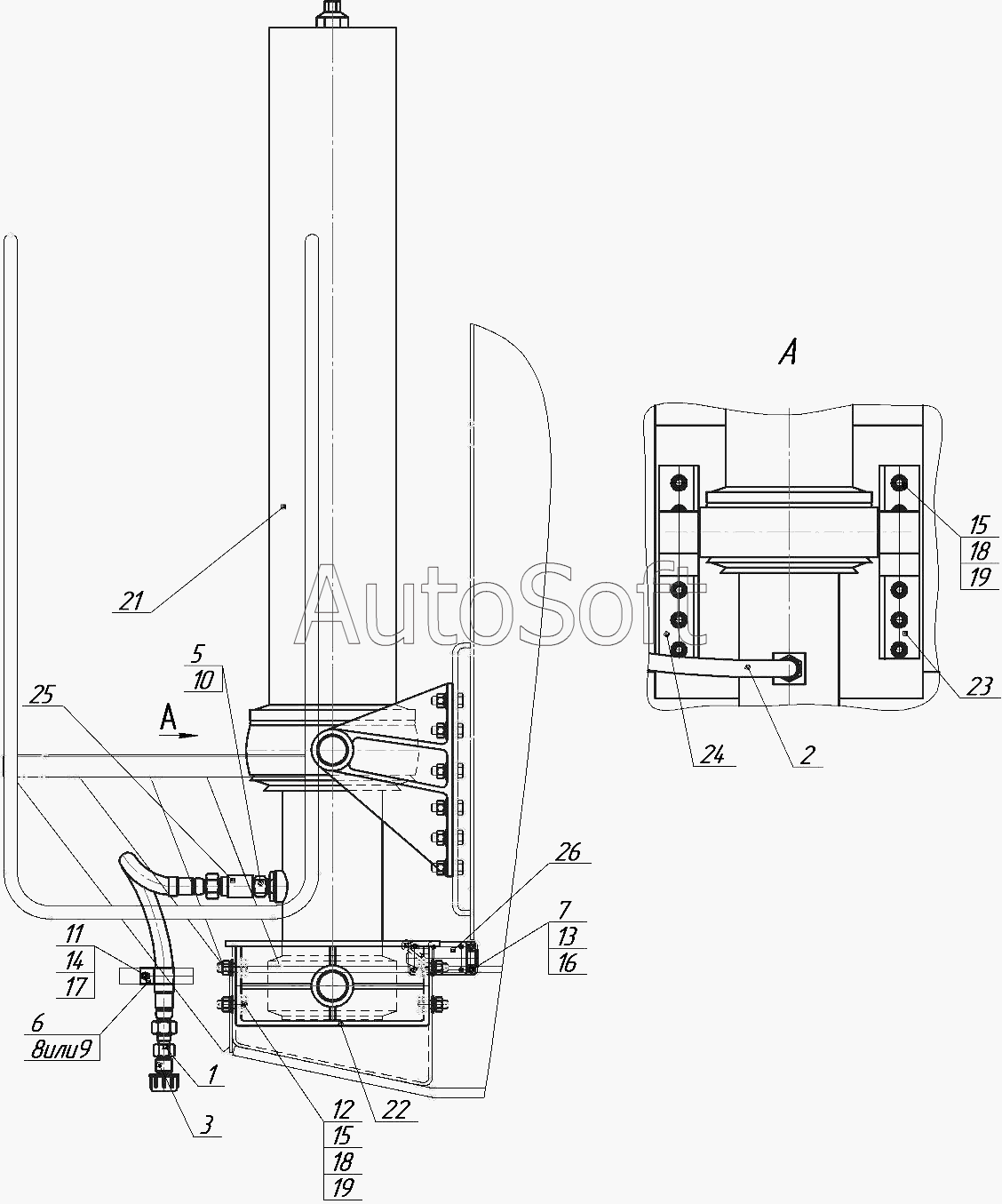

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509-30 (31) (2010). 9509-8603001-30 Установка гидроцилиндра
1
2
3
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
19
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Переходник | |
| 2 | 9***0 | Рукав высокого давления | |
| 3 | 9***0 | Корпус левый в сборе | |
| 5 | 6***0 | Штуцер | |
| 6 | 4***0 | Скоба | |
| 7 | 9***3 | Шпилька | |
| 8 | 4***9 | Прокладка | |
| 9 | 4***0 | Прокладка | |
| 10 | 0***2 | Кольцо 037-041-25-2-2 | |
| 11 | 1***1 | Болт | |
| 12 | 1***1 | Болт ТЕМ16х1,5-6gх45 | |
| 13 | 1***1 | Гайка М5-6Н | |
| 14 | 1***1 | Гайка М8 | |
| 15 | 1***1 | Гайка М16х1,5-6Н | |
| 16 | 1***0 | Шайба пружинная 5 | |
| 17 | 1***0 | Шайба пружинная 8 | |
| 18 | 1***0 | Шайба пружинная 16 | |
| 19 | 1***1 | Шайба плоская 16х28 | |
| 21 | F***3 | Гидроцилиндр | |
| 22 | F***1 | Ходовой кронштейн | |
| 23 | F***L | Подъёмный кронштейн левый | |
| 24 | F***R | Подъёмный кронштейн правый | |
| 25 | 6***2 | Замедлитель | |
| 26 | В***1 | Выключатель ВПУ011 |
