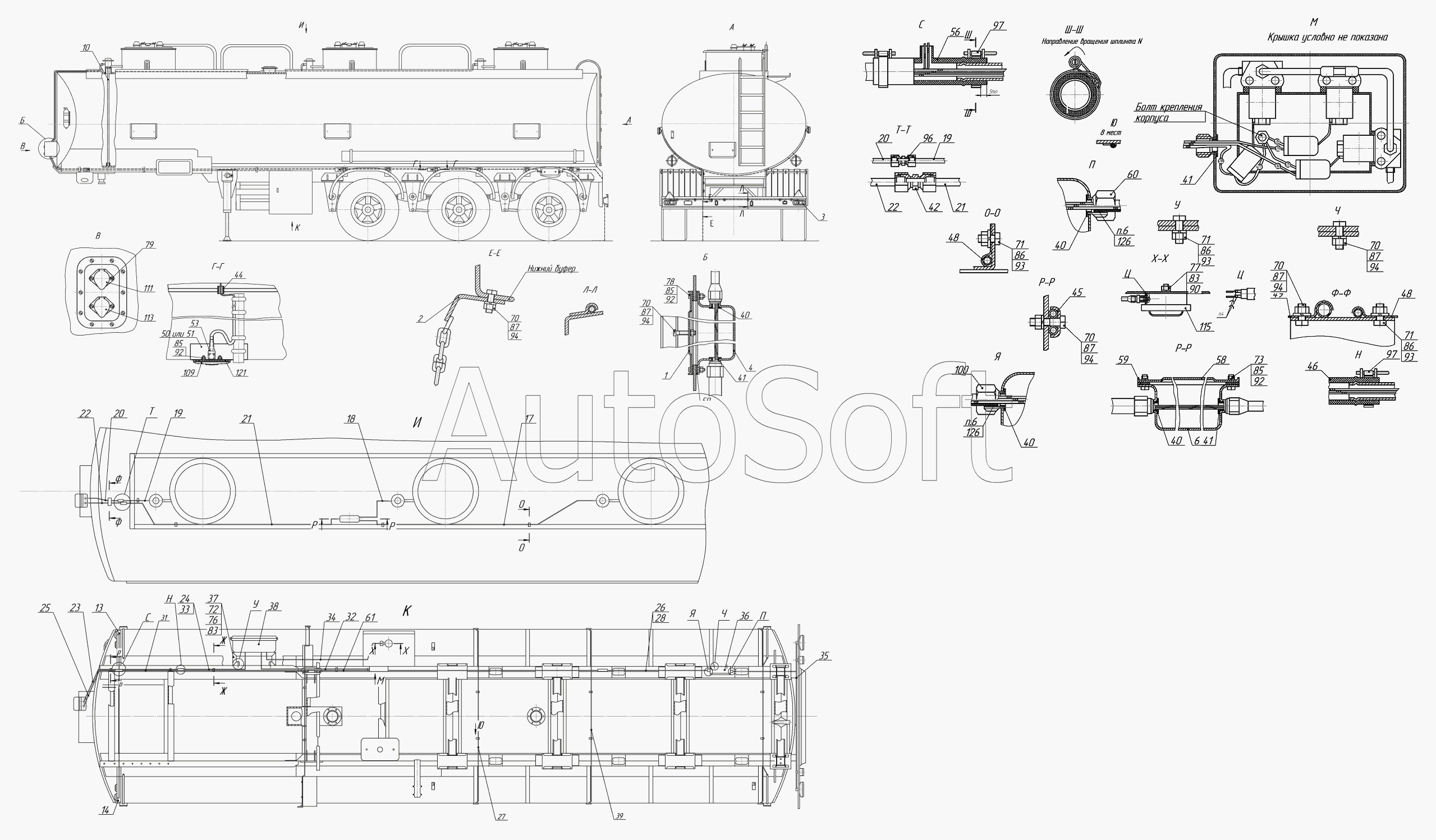

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96931-10-07 (2011). 96931-3700010 Монтаж электрооборудования на полуприцепе
1
2
3
4
6
10
13
14
17
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
31
32
33
34
35
36
37
38
39
40
40
40
40
41
41
41
42
44
45
46
48
48
49
50
50
51
53
56
58
59
60
61
70
70
70
70
70
71
71
71
72
73
77
78
79
83
83
85
85
85
86
86
86
87
87
87
87
87
90
92
92
92
93
93
93
94
94
94
94
94
96
97
97
100
109
109
111
111
113
113
115
121
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Крышка | |
| 2 | 9***0 | Цепь заземления | |
| 3 | 9***0 | Установка задних фонарей | |
| 4 | 9***8 | Корпус | |
| 6 | 9***2 | Коробка распределительная | |
| 10 | 9***0 | Установка датчика уровня | |
| 13 | 9***0 | Установка переднего фонаря | |
| 14 | 9***0 | Установка переднего фонаря | |
| 17 | 9***0 | Трубопровод датчика 3 отсека | |
| 18 | 9***2 | Трубопровод датчика 2 отсека | |
| 19 | 9***4 | Трубопровод датчика 1 отсека | |
| 20 | 9***6 | Трубопровод датчика 1 отсека | |
| 21 | 9***8 | Трубопровод датчиков | |
| 22 | 9***0 | Трубопровод датчиков | |
| 23 | 9***2 | Трубопровод щитка управления | |
| 24 | 9***4 | Трубопровод щитка управления | |
| 25 | 9***6 | Трубопровод коробки распределительной | |
| 26 | 9***8 | Трубопровод коробки распределительной | |
| 27 | 9***2 | Пучок проводов боковых фонарей | |
| 28 | 9***0 | Основной жгут | |
| 31 | 9***0 | Жгут проводов боковых фонарей | |
| 32 | 9***0 | Жгут ЭПК | |
| 33 | 9***2 | Пучок проводов щитка управления | |
| 34 | 9***4 | Жгут плафона | |
| 35 | 9***0 | Жгут задних фонарей левый | |
| 36 | 9***0 | Установка коробки соединительной | |
| 37 | 6***5 | Кронштейн | |
| 38 | 9***0 | Щиток управления | |
| 39 | 9***0 | Жгут проводов боковых фонарей | |
| 40 | 9***6 | Втулка | |
| 41 | 9***7 | Втулка | |
| 42 | 9***4 | Штуцер проходной | |
| 44 | 9***1 | Втулка проходная для электропроводки | |
| 45 | 9***5 | Скоба | |
| 46 | 9***6 | Рукав | |
| 48 | 9***3 | Скоба | |
| 49 | 1***8 | Скоба | |
| 50 | 9***8 | Кронштейн | |
| 51 | 9***9 | Кронштейн | |
| 53 | 9***2 | Втулка защитная | |
| 56 | 9***4 | Тройник для электропроводки | |
| 58 | 9***4 | Крышка | |
| 59 | 9***5 | Прокладка | |
| 60 | 9***3 | Скоба | |
| 61 | 9***0 | Трубопровод коробки распределительной | |
| 70 | 1***1 | Болт ТЕМ10х1,25-6gх40 | |
| 71 | 1***1 | Болт М8-6gх25 | |
| 72 | 1***1 | Болт М8-6gх45 | |
| 73 | 1***1 | Болт М6-6gх16 | |
| 77 | 1***1 | Винт ТС с крестообразным шлицем и цилиндрической головкой М4-6gх14 | |
| 78 | 1***1 | Винт ТС с крестообразным шлицем М6-6gх16 | |
| 79 | 1***1 | Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45 | |
| 83 | 1***1 | Гайка | |
| 85 | 1***1 | Гайка М6-6Н | |
| 86 | 1***1 | Гайка М8 | |
| 87 | 1***1 | Гайка | |
| 90 | 1***0 | Шайба пружинная 4 | |
| 92 | 1***0 | Шайба пружинная 6 | |
| 93 | 1***0 | Шайба пружинная 8 | |
| 94 | 1***0 | Шайба пружинная 8 | |
| 96 | 8***9 | Штуцер проходной 12 | |
| 97 | 1***0 | Хомут 40 | |
| 100 | 8***9 | Гайка накидная | |
| 109 | Г***5 | Фонарь боковой габаритный ГФ 1,25 | |
| 109 | Ф***1 | Фонарь боковой габаритный ФМ 01.24-01 | |
| 111 | 4***5 | Розетка штепсельная ПС 325-100 ТУ37.003.616-75 допускается замена на СНЦ 124-7/45 | |
| 111 | 4***5 | Розетка СНЦ 124-7/45 РО 341-1 | |
| 113 | 4***9 | Розетка ПС 326-100 | |
| 113 | 4***9 | Розетка ПС 326-100 | |
| 115 | С***к | Светильник «ПлафонII» | |
| 120 | 5***8 | Хомут | |
| 121 | Г***8 | Уплотнитель ГФ1.008 |
