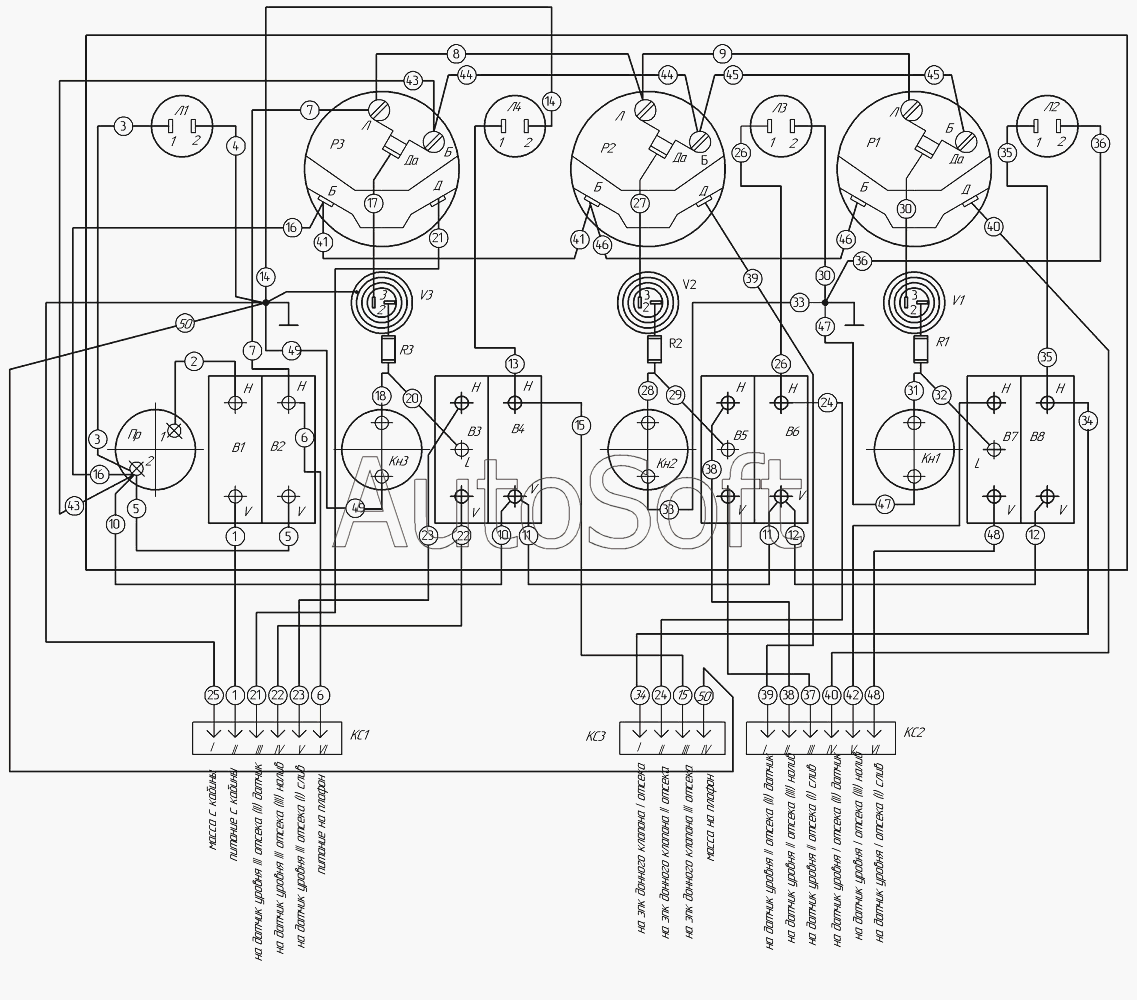

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96931-10-07 (2011). 9693-3718400 Э4 Схема электрическая щитка
Л
Л
Л
Р1, Р2, РЗ
Р1, Р2, РЗ
Р1, Р2, РЗ
ВЗ, В5, В7
ВЗ, В5, В7
ВЗ, В5, В7
В1, В2, В4, В6, В8
В1, В2, В4, В6, В8
В1, В2, В4, В6, В8
В1, В2, В4, В6, В8
В1, В2, В4, В6, В8
КСЗ
R1, R2, R3
R1, R2, R3
R1, R2, R3
V1, V2, V3
V1, V2, V3
V1, V2, V3
КС1, КС2
КС1, КС2
Л1
Л2, ЛЗ, Л4
Л2, ЛЗ, Л4
Л2, ЛЗ, Л4
Пр
Кн1,Кн2, Кн3
Кн1,Кн2, Кн3
Кн1,Кн2, Кн3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R1, R2, R3 | R***3 | Резисторы | |
| V1, V2, V3 | V***3 | Тиристоры | |
| В1, В2, В4, В6, В8 | В***8 | Выключатель 46.371 ТУ 37.003.1079-81 | |
| ВЗ, В5, В7 | В***7 | Переключатель 57.3709 | |
| Кн1,Кн2, Кн3 | К***3 | Кнопка контроля сигнализации ВК322 | |
| КС1, КС2 | К***2 | Колодка соединительная 0,2-6,3-06 ОСТ 37.003.032-88 | |
| КСЗ | К***З | Колодка соединительная 0,2-6,3-04 | |
| Л | Л***Л | Лампа А24-1 ГОСТ 2023-88 | |
| Л1 | Л***1 | Лампа контроля питания | |
| Л2, ЛЗ, Л4 | Л***4 | Фонарь контрольной лампы 123.3803 | |
| Пр | П***р | Предохранитель | |
| Р1, Р2, РЗ | Р***З | Указатель уровня топлива УБ170 |
