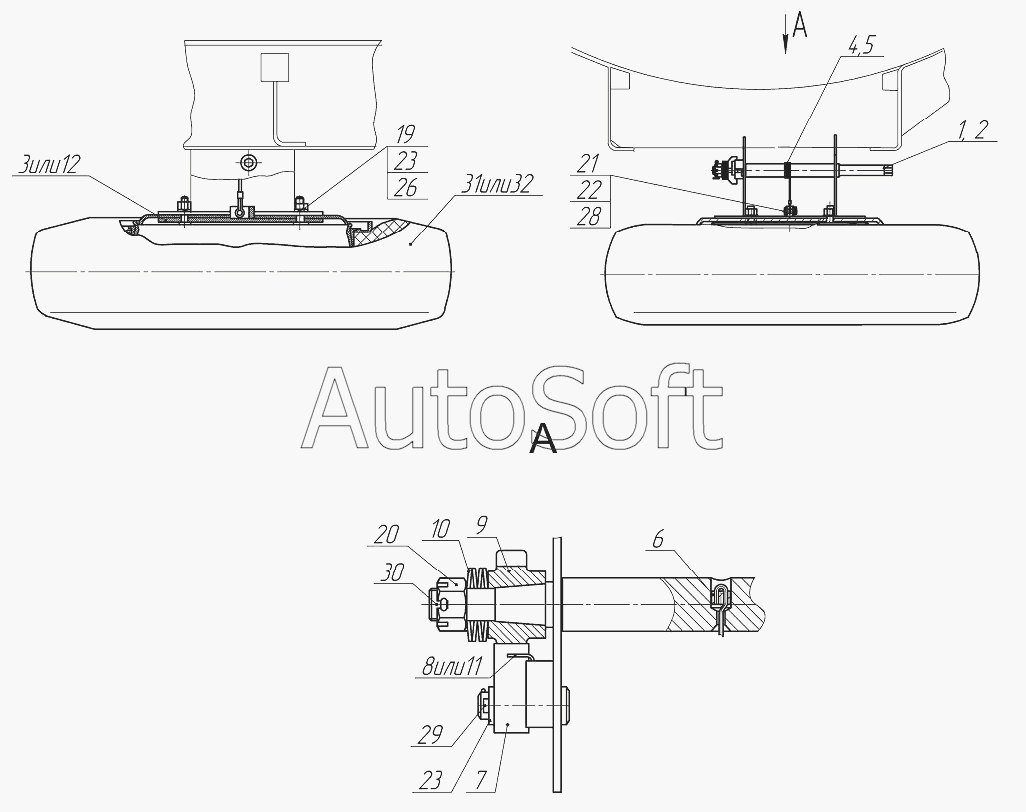

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8602 (2010). 9674-3105001 Установка запасного колеса
19
32
32
31
31
30
29
28
26
23
23
22
21
20
1
11
10
9
8
7
6
12
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Вал ворота | |
| 2 | 9***1 | Вал ворота в сборе | |
| 3 | 9***0 | Держатель запасного колеса | |
| 4 | 9***1 | Канат установки запасного колеса | |
| 5 | 9***1 | Канат установки запасного колеса в сборе | |
| 6 | 5***1 | Втулка обжимная | |
| 7 | 5***5 | Защелка ворота держателя | |
| 8 | 5***9 | Пружина защелки ворота держателя запасного колеса | |
| 9 | 5***3 | Храповик ворота держателя запасного колеса | |
| 10 | 5***7 | Пружина тарельчатая ворота держателя запасного колеса | |
| 11 | 9***9 | Пружина защелки ворота держателя запасного колеса | |
| 12 | 9***0 | Держатель запасного колеса | |
| 19 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 20 | 8***4 | Гайка Ек М24х1,5-6Н | |
| 21 | 2***8 | Палец 12х38 ОСТ 37.001.163-79 | |
| 22 | 1***1 | Шайба | |
| 23 | 1***1 | Шайба плоская 20х35 | |
| 26 | 1***7 | Шайба пружинная 20 | |
| 28 | 1***1 | Шплинт разводной 4х25 | |
| 29 | 1***1 | Шплинт 5х30 | |
| 30 | 1***1 | Шплинт разводной 5х50 | |
| 31 | 9***0 | Колесо с шиной | |
| 31 | 9***0 | Колесо с шиной | |
| 32 | 9***0 | Колесо с шиной взамен поз.31 | |
| 32 | 9***0 | Колесо с шиной взамен поз.31 |
