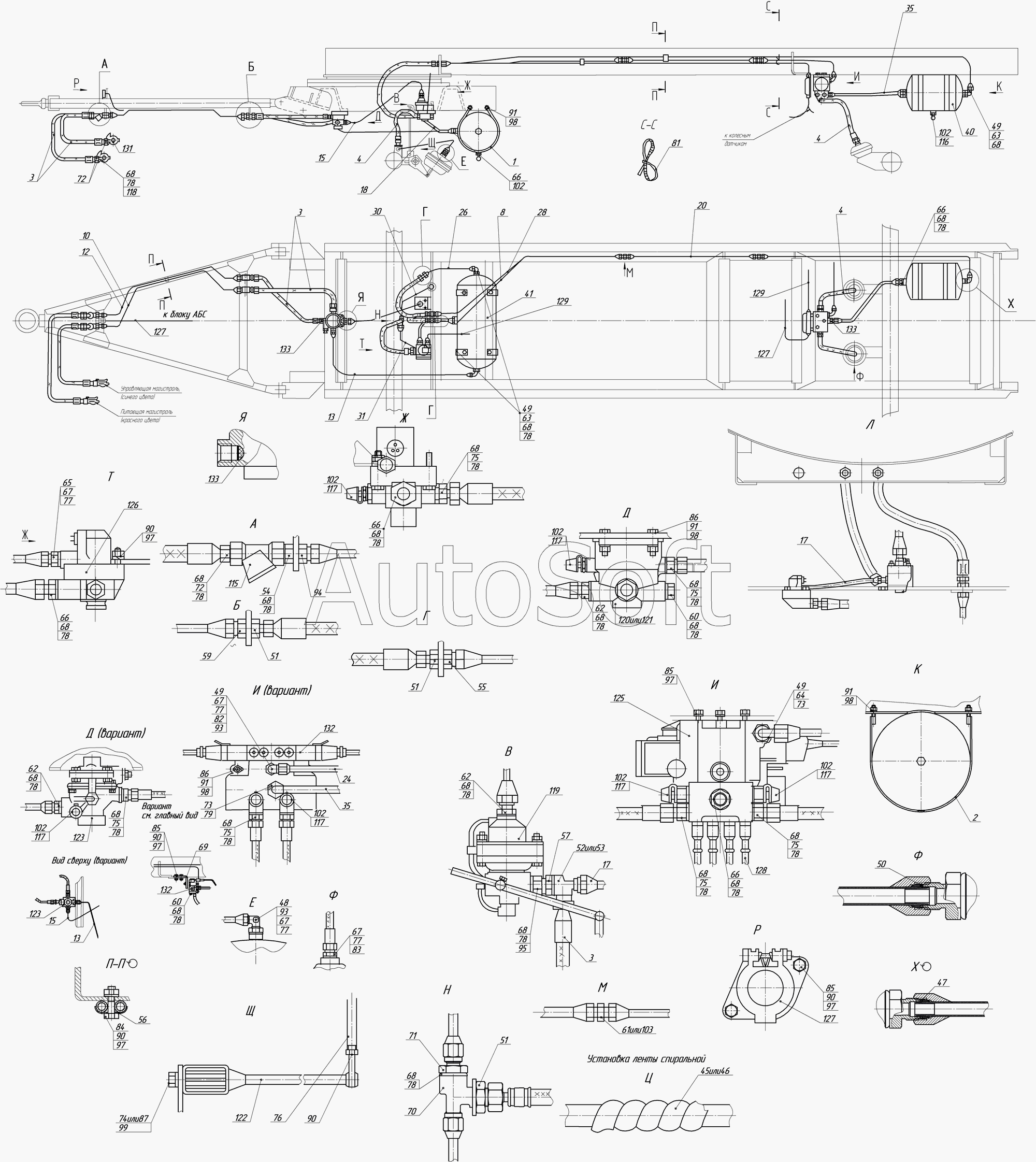

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8602 (2010). 8602-3500001-01 Установка пневматических тормозов
1
2
3
3
3
4
4
4
8
10
12
13
13
15
15
17
17
18
26
28
30
31
35
35
40
41
45
46
47
48
49
49
49
49
50
51
51
51
52
53
54
55
56
57
59
60
60
61
62
62
62
63
63
65
66
66
66
66
66
67
67
67
67
68
68
68
68
68
68
68
68
68
68
68
68
68
68
68
68
68
68
68
68
68
68
69
70
71
72
72
73
73
74
75
75
75
75
75
75
76
77
77
77
77
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
78
79
81
82
83
47
84
85
85
85
86
86
87
90
90
90
90
90
91
91
91
91
93
93
94
95
97
97
97
97
97
98
98
98
98
99
102
102
102
102
102
102
102
102
103
115
116
117
117
117
117
117
117
118
119
120
121
122
123
123
125
126
127
127
127
128
129
129
131
132
132
133
133
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Хомут | |
| 2 | 9***2 | Хомут | |
| 3 | 8***1 | Шланг гибкий (L=1040мм) | |
| 4 | 8***1 | Шланг гибкий (L=840мм) | |
| 8 | 9***7 | Трубка 12мм | |
| 10 | 9***7 | Трубка 12мм | |
| 12 | 9***7 | Трубка 12мм | |
| 13 | 9***7 | Трубка 12 мм | |
| 15 | 9***7 | Трубка 12 мм | |
| 17 | 9***7 | Трубка 12мм | |
| 18 | 8***0 | Трубка 18мм | |
| 26 | 9***7 | Трубка 12 мм | |
| 28 | 9***7 | Трубка к дополнительному ресиверу | |
| 30 | 9***0 | Трубка к тормозной камере передней оси правая | |
| 31 | 9***1 | Трубка к тормозной камере передней оси левая | |
| 35 | 8***0 | Трубка 18мм | |
| 40 | 9***5 | Баллон воздушный емкостью 40 л | |
| 41 | 9***5 | Баллон воздушный емкостью 20 л | |
| 44 | 8***3 | Кольцо уплотнительное d.12 | |
| 45 | 5***3 | Лента спиральная 12х9х11 | |
| 46 | 5***5 | Лента спиральная 22х18х19 | |
| 47 | 9***3 | Кольцо уплотнительное | |
| 47 | 9***2 | Пробка( М16) | |
| 48 | 8***3 | Угольник (М16хМ16) | |
| 49 | 9***4 | Угольник ввертный | |
| 50 | 9***5 | Кольцо уплотнительное | |
| 51 | 9***8 | Гайка | |
| 52 | 5***1 | Тройник фланцевый | |
| 53 | 9***1 | Тройник | |
| 54 | 8***3 | Штуцер | |
| 55 | 9***0 | Штуцер | |
| 56 | 9***5 | Скоба | |
| 57 | 9***1 | Переходник | |
| 59 | 8***8 | Штуцер | |
| 60 | 9***4 | Пробка | |
| 61 | 9***5 | Штуцер | |
| 62 | 9***9 | Штуцер | |
| 63 | 9***1 | Переходник | |
| 65 | 8***1 | Переходник | |
| 66 | 9***5 | Штуцер | |
| 67 | 8***6 | Кольцо уплотнительное d.16 | |
| 68 | 7***9 | Кольцо уплотнительное | |
| 69 | 9***2 | Кронштейн крепления клапана АБС | |
| 70 | 9***2 | Тройник | |
| 71 | 9***3 | Штуцер | |
| 72 | 8***4 | Штуцер | |
| 73 | 8***6 | Прокладка (М26) | |
| 74 | 9***8 | Болт | |
| 75 | 8***1 | Штуцер | |
| 76 | 8***3 | Штанга | |
| 77 | 9***4 | Скоба | |
| 78 | 9***7 | Скоба | |
| 79 | 8***5 | Штуцер( М24хМ26) | |
| 80 | 9***3 | Скоба | |
| 81 | 5***8 | Хомут | |
| 82 | 8***0 | Переходник | |
| 83 | 9***9 | Переходник | |
| 84 | 1***1 | Болт с шестигранной головкой (d=М8-6g, l=35, l0=22, S =13, H=5,5) | |
| 85 | 1***1 | Болт | |
| 86 | 1***1 | Болт М8х1,25-6gх35 | |
| 87 | 3***0 | Болт М12-6gх25 | |
| 90 | 1***1 | Гайка М8 | |
| 91 | 1***1 | Гайка | |
| 93 | 1***1 | Гайка ЕМ16х1,5-6Н | |
| 94 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 95 | 1***1 | Гайка ЕМ22-6Н | |
| 97 | 1***0 | Шайба пружинная 8 | |
| 98 | 1***0 | Шайба пружинная 8 | |
| 99 | 1***0 | Шайба пружинная 12 | |
| 102 | 1***0 | Прокладка 22х28х1,5 | |
| 103 | 8***9 | Штуцер проходной 12 | |
| 115 | 1***0 | Фильтр магистральный | |
| 116 | 1***0 | Кран слива конденсата | |
| 117 | 1***1 | Клапан контрольного вывода | |
| 118 | 1***0 | Головка соединительная типа «Палм» | |
| 119 | 1***0 | Регулятор тормозных сил в сборе | |
| 120 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 121 | 1***0 | Клапан воздухораспределительный | |
| 122 | 1***0 | Элемент упругий в сборе | |
| 123 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 125 | 4***0 | Клапан АБС с блоком управления | |
| 126 | 4***0 | Клапан ускорительный АБС | |
| 127 | 4***0 | Кабель питания с розеткой iso 7638 | |
| 128 | 4***0 | Удлинитель кабеля датчика | |
| 129 | 4***0 | Кабель модулятора и диагностики ISO 7638 | |
| 130 | 4***0 | Удлинитель кабеля | |
| 131 | 1***1 | Головка соединительная типа «Палм» | |
| 132 | 4***0 | Клапан АБС с блоком управления «Vario Compact» | |
| 133 | С***3 | Сетка СБИТ.305122.003 |
