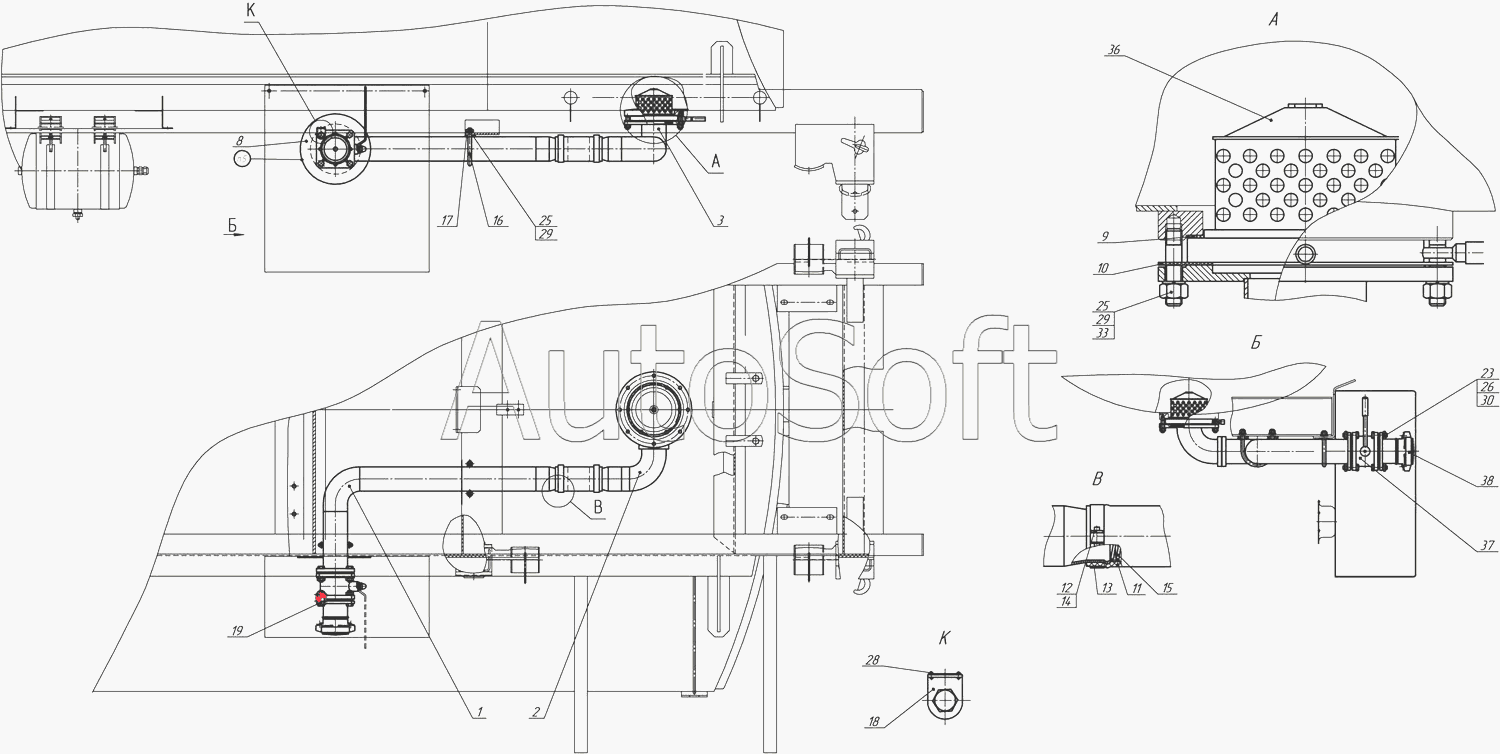

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8602 (2010). 8602-8000050-03 Установка сливо-наливного устройства
17
38
37
36
33
30
29
29
28
26
25
25
23
19
18
1
16
15
14
13
12
11
10
9
8
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Трубопровод | |
| 2 | 8***3 | Трубопровод | |
| 3 | 8***3 | Трубопровод | |
| 8 | 8***3 | Прокладка | |
| 9 | 6***0 | Прокладка | |
| 10 | 6***0 | Прокладка | |
| 11 | 8***0 | Рукав | |
| 12 | 9***2 | Гайка | |
| 13 | 9***6 | Скоба | |
| 14 | 9***6 | Болт | |
| 15 | 9***5 | Пружина | |
| 16 | 9***5 | Хомут | |
| 17 | 6***7 | Прокладка | |
| 18 | 6***1 | Стойка | |
| 19 | 6***1 | Табличка информационная | |
| 23 | 1***1 | Болт ТЕМ16х1,5-6gх60 | |
| 25 | 1***1 | Гайка М12х1,25-6Н | |
| 26 | 1***1 | Гайка М16х1,5-6Н | |
| 28 | 1***0 | Заклепка 3,3х13 | |
| 29 | 1***0 | Шайба пружинная 12 | |
| 30 | 1***0 | Шайба пружинная 16 | |
| 33 | 1***1 | Шпилька М12x1,25x45 | |
| 36 | Д***1 | Клапан донный пневматический ДКП-90/01 | |
| 37 | 3***4 | Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001 | |
| 38 | 7***7 | Быстроразъемное соединение 3-80-0-0 |
