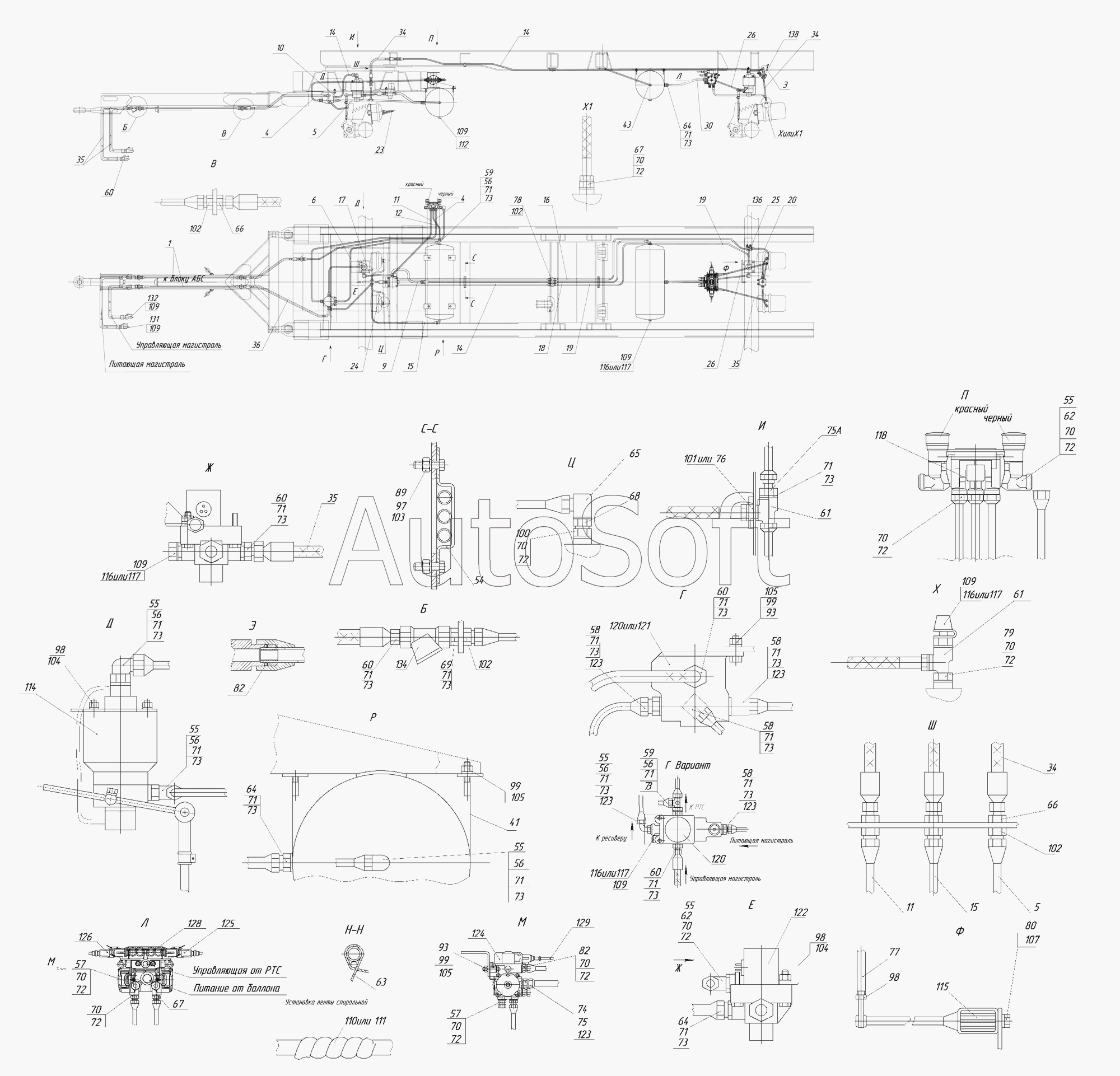

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8560 (2010). 8560-3500001-06 Привод пневматических тормозов
/14.gif)
1
4
4
5
5
6
9
10
11
11
12
14
14
14
15
15
16
17
18
19
19
20
23
24
25
26
26
30
34
34
34
35
35
35
36
41
43
54
55
55
55
55
55
55
56
56
56
56
56
56
57
57
58
58
58
58
59
59
60
60
60
60
60
61
61
62
62
63
64
64
64
65
66
66
67
67
68
69
70
70
70
70
70
70
70
70
70
70
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
72
72
72
72
72
72
72
72
72
72
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
74
75
75А
76
77
78
79
80
82
82
89
93
93
97
98
98
98
99
99
99
100
101
102
102
102
102
103
104
104
105
105
105
107
109
109
109
109
109
109
109
110
111
112
114
115
115
116
116
116
116
117
117
117
117
118
120
120
121
122
123
123
123
123
123
124
125
126
128
129
131
132
134
136
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Трубка 12 мм | |
| 10 | 9***7 | Трубка 12 мм | |
| 100 | 1***1 | Гайка М16х1,5-6Н | |
| 101 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 102 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 103 | 1***0 | Шайба пружинная 6 | |
| 104 | 1***0 | Шайба пружинная 8 | |
| 105 | 1***0 | Шайба пружинная 8 | |
| 107 | 1***0 | Шайба пружинная 12 | |
| 109 | 1***0 | Прокладка 22х28х1,5 | |
| 11 | 9***7 | Трубка от клапана АБС передняя | |
| 110 | 5***5 | Лента спиральная 22х18х19 | |
| 111 | 5***3 | Лента спиральная 12х9х11 | |
| 112 | 1***0 | Кран слива конденсата | |
| 114 | 1***0 | Регулятор тормозных сил | |
| 115 | 1***0 | Элемент упругий в сборе | |
| 115 | 8***0 | Упругий элемент | |
| 116 | 1***1 | Клапан контрольного вывода | |
| 117 | 1***0 | Клапан контрольного вывода | |
| 118 | 9***0 | Клапан растормаживания Wabco | |
| 12 | 9***7 | Трубка 12мм | |
| 120 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 121 | 1***0 | Клапан воздухораспределительный | |
| 122 | 4***0 | Клапан ускорительный АБС | |
| 123 | С***3 | Сетка СБИТ.305122.003 | |
| 124 | 4***0 | Клапан АБС с блоком управления «Vario Compact» | |
| 125 | 4***0 | Кабель модулятора и диагностики ISO 7638 | |
| 126 | 4***0 | Кабель питания с розеткой iso 7638 | |
| 128 | 4***0 | Удлинитель кабеля датчика | |
| 129 | 4***0 | Удлинитель кабеля | |
| 131 | 1***0 | Головка соединительная типа «Палм» | |
| 132 | 1***1 | Головка соединительная типа «Палм» | |
| 134 | 1***0 | Фильтр магистральный | |
| 136 | 1***0 | Клапан перепускной 2х магистральный | |
| 138 | 1***0 | Клапан быстрого оттормаживания | |
| 14 | 9***7 | Трубка 12мм от воздухораспределителя к ресиверу | |
| 15 | 9***7 | Трубка 12 мм | |
| 16 | 9***7 | Трубка 12 мм | |
| 17 | 9***7 | Трубка 12 мм | |
| 18 | 9***7 | Трубка 12 мм | |
| 19 | 9***7 | Трубка 12мм | |
| 20 | 9***7 | Трубка 12 мм | |
| 23 | 8***6 | Трубка к тормозной камере правая | |
| 24 | 8***6 | Трубка тормозной камере левая | |
| 25 | 9***7 | Трубка 12 мм | |
| 26 | 9***7 | Трубка 12 мм | |
| 30 | 8***0 | Трубка 18мм | |
| 34 | 9***1 | Шланг (L=560мм) | |
| 35 | 8***1 | Шланг гибкий (L=1040мм) | |
| 36 | 8***1 | Шланг гибкий (L=840мм) | |
| 4 | 9***7 | Трубка 12 мм(к регулятору тормозных сил) | |
| 41 | 9***2 | Хомут | |
| 43 | 9***5 | Баллон воздушный емкостью 40 л | |
| 5 | 9***7 | Трубка 12мм | |
| 54 | 9***9 | Скоба | |
| 55 | 9***4 | Угольник ввертный | |
| 56 | 9***1 | Переходник | |
| 57 | 9***2 | Пробка( М16) | |
| 58 | 9***9 | Штуцер | |
| 59 | 9***2 | Тройник ввертной | |
| 6 | 9***7 | Трубка 12 мм | |
| 60 | 8***4 | Штуцер | |
| 61 | 9***2 | Тройник | |
| 62 | 8***0 | Угольник ввертный М16хМ20 | |
| 63 | 5***8 | Хомут | |
| 64 | 9***5 | Штуцер | |
| 65 | 8***3 | Угольник (М16хМ16) | |
| 66 | 8***8 | Штуцер | |
| 67 | 9***9 | Переходник | |
| 68 | 9***5 | Кольцо уплотнительное | |
| 69 | 8***3 | Штуцер | |
| 70 | 8***6 | Кольцо уплотнительное d.16 | |
| 71 | 7***9 | Кольцо уплотнительное | |
| 72 | 9***4 | Скоба | |
| 73 | 9***7 | Скоба | |
| 74 | 8***5 | Штуцер( М24хМ26) | |
| 75 | 8***6 | Прокладка (М26) | |
| 75А | 9***3 | Штуцер | |
| 76 | 9***8 | Гайка | |
| 77 | 8***3 | Штанга | |
| 78 | 9***7 | Штуцер | |
| 79 | 9***7 | Переходник | |
| 80 | 9***8 | Болт | |
| 81 | 9***5 | Скоба | |
| 82 | 8***1 | Переходник | |
| 83 | 8***3 | Кольцо уплотнительное d.12 | |
| 89 | 1***1 | Болт М6-6gх20 | |
| 9 | 8***0 | Трубка 18мм | |
| 90 | 1***1 | Болт | |
| 91 | 1***1 | Болт М8-6gх30 | |
| 93 | 1***1 | Болт ТЕМ10х1,25-6gх30 | |
| 97 | 1***1 | Гайка М6-6Н | |
| 98 | 1***1 | Гайка М8 | |
| 99 | 1***1 | Гайка |
