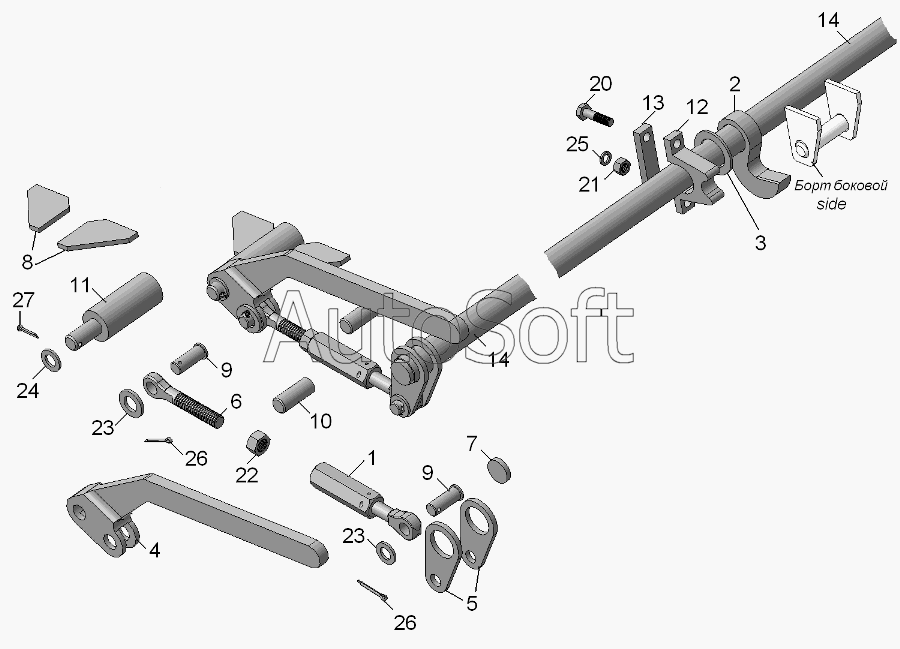

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8560 (2010). 8560-8505010-06 Установка запоров бокового борта
/25.gif)
12
27
26
26
25
24
23
23
22
21
20
14
14
13
1
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Муфта | |
| 2 | 4***1 | Крюк | |
| 3 | 4***3 | Шайба | |
| 4 | 4***6 | Рукоятка запора | |
| 5 | 4***7 | Кронштейн вала запора | |
| 6 | 4***8 | Тяга верхняя | |
| 7 | 4***9 | Заглушка | |
| 8 | 9***2 | Косынка | |
| 9 | 5***4 | Палец | |
| 10 | 4***2 | Упор рукоятки | |
| 11 | 4***1 | Опора рукоятки | |
| 12 | 4***2 | Опора вала запора | |
| 13 | 4***3 | Пластина | |
| 14 | 8***6 | Вал запора | |
| 20 | 1***1 | Болт ТЕМ10х1,25-6gх40 | |
| 21 | 1***1 | Гайка | |
| 22 | 1***1 | Гайка М16х1,5-6Н | |
| 23 | 1***1 | Шайба плоская 16х28 | |
| 24 | 1***1 | Шайба плоская 20х35 | |
| 25 | 1***0 | Шайба пружинная 8 | |
| 26 | 1***1 | Шплинт разводной 4х25 | |
| 27 | 1***1 | Шплинт 5х30 |
