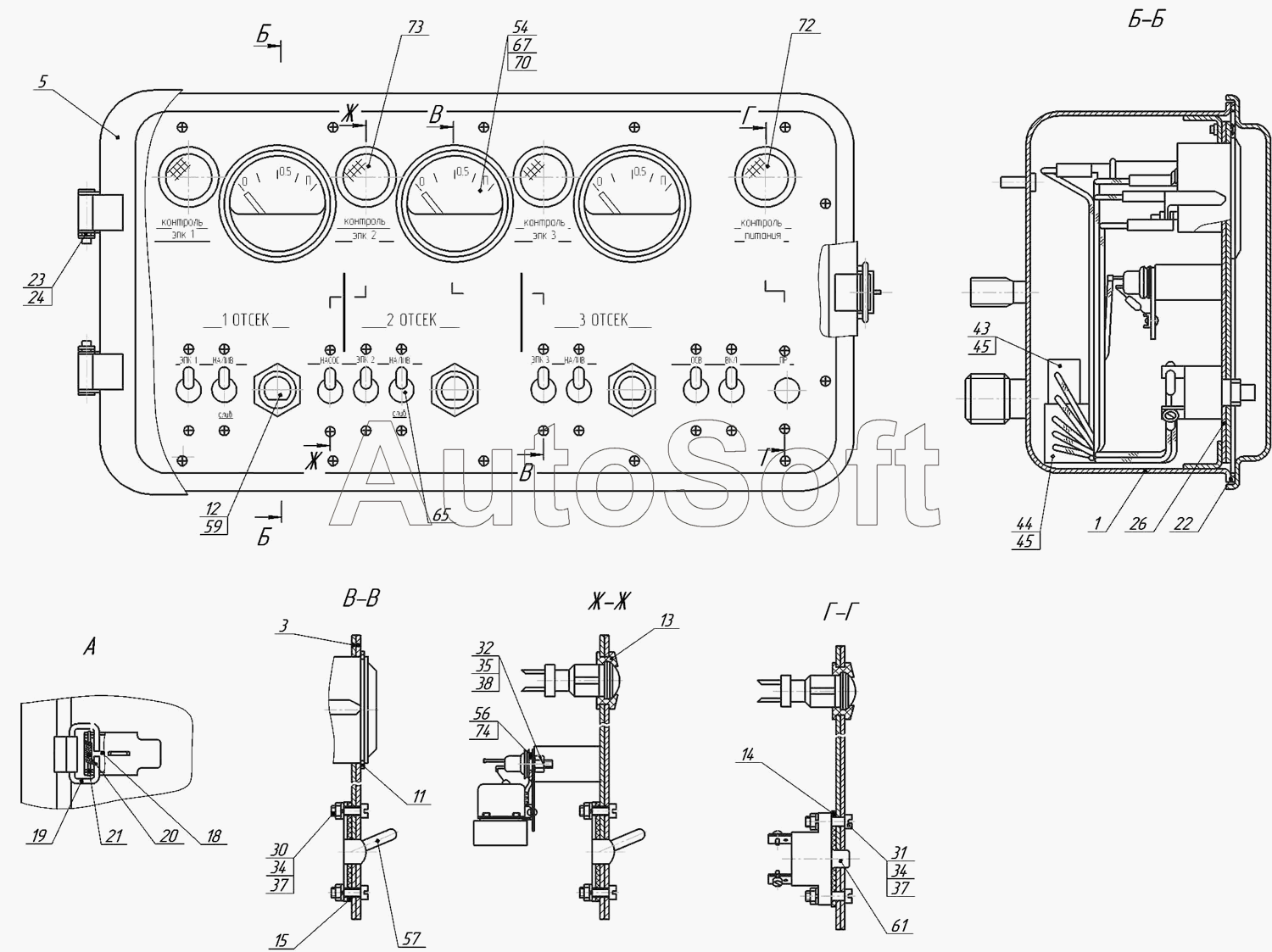

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96894 (2011). 9693-3718400 Щиток управления
1
3
5
11
12
13
14
15
18
19
20
21
22
23
24
26
30
31
32
34
34
35
37
37
38
43
44
45
45
54
56
57
59
61
65
67
70
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Корпус | |
| 3 | 9***7 | Панель в сборе | |
| 5 | 9***1 | Крышка | |
| 11 | 9***7 | Прокладка | |
| 12 | 9***8 | Прокладка | |
| 13 | 9***3 | Прокладка | |
| 14 | 9***4 | Прокладка | |
| 15 | 9***5 | Прокладка | |
| 18 | 9***1 | Рычаг | |
| 19 | 9***2 | Скоба | |
| 20 | 9***3 | Пружина | |
| 21 | 9***4 | Ось (Проволока 2,0-ОС ГОСТ 3282-74) | |
| 22 | 9***3 | Прокладка | |
| 23 | 9***6 | Шайба замковая | |
| 24 | 9***7 | Ось | |
| 26 | 9***9 | Фальшпанель | |
| 30 | 1***1 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | |
| 31 | 1***1 | Винт | |
| 32 | 1***1 | Болт | |
| 34 | 1***1 | Гайка | |
| 35 | 1***1 | Гайка М6-6Н | |
| 37 | 1***0 | Шайба пружинная 4 | |
| 38 | 1***0 | Шайба пружинная 6 | |
| 43 | 4***8 | Колодка штыревая 02-6,3-06 | |
| 44 | 4***1 | Колодка штыревая 02-6,3-06 | |
| 45 | 4***4 | Штырь 03-6,3-12 ОСТ 37.003.032-88 | |
| 46 | 4***6 | Гнездо 02-6,3-12 ОСТ 37.003.032-88 | |
| 47 | 4***7 | Гнездо 02-6,3-13 ОСТ 37.003.032-88 | |
| 49 | 4***6 | Наконечник | |
| 50 | 4***7 | Наконечник | |
| 51 | 4***4 | Наконечник | |
| 52 | 4***2 | Наконечник ф 4,2 ОСТ 37.003.040-81 | |
| 53 | 4***7 | Наконечник | |
| 54 | А***1 | Лампа | |
| 56 | С***0 | Резистор С2-10-0,5-300 ом | |
| 57 | 4***8 | Выключатель 46.3710 | |
| 59 | 4***1 | Кнопка контроля схемы сигнализации ВК322 | |
| 61 | 4***7 | Предохранитель 292.3722 ТУ37.003.1415-92 | |
| 65 | 4***3 | Переключатель 51.3709 | |
| 67 | 4***7 | Указатель уровня топлива УБ 170 | |
| 70 | Л***9 | Патрон ТУ37.003.689-75 | |
| 72 | 4***4 | Фонарь контрольной лампы 124.3803 | |
| 73 | 4***9 | Фонарь контрольной лампы 123.3803 | |
| 74 | Т***р | Тиристор | |
| 77 | П***5 | Провод ПГВА-0,75 | |
| 79 | Т***а | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
