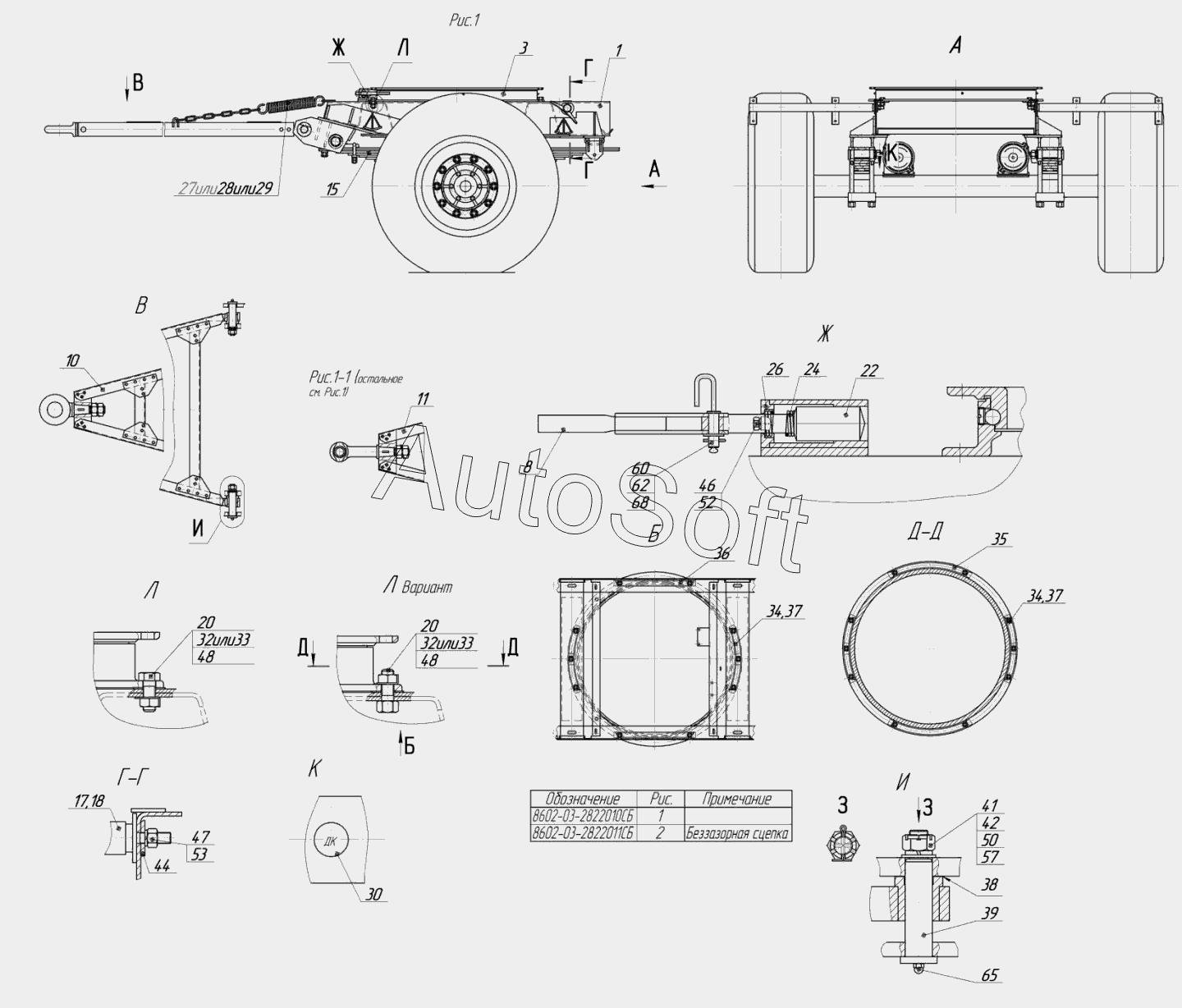

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8602-10-04 (2014). 8602-03-2822010 Тележка поворотная
1
8
10
11
15
17
18
3
20
20
22
24
26
27
28
30
29
32
32
33
33
34
34
35
37
37
38
39
41
42
41а
44
46
47
48
48
50
52
53
57
60
62
65
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Рама поворотной тележки | |
| 10 | 8***8 | Дышло | |
| 11 | 8***9 | Дышло | |
| 15 | 8***1 | Установка передней подвески | |
| 17 | 8***0 | Кронштейн брызговика | |
| 18 | 8***1 | Кронштейн брызговика | |
| 20 | 8***0 | Болт специальный | |
| 22 | 8***2 | Фиксатор | |
| 24 | 8***4 | Пружина | |
| 26 | 8***2 | Крышка | |
| 27 | 8***1 | Пружина | |
| 28 | 8***0 | Пружина | |
| 29 | 8***6 | Пружина | |
| 3 | П***0 | Круг поворотный | |
| 30 | 9***7 | Аппликация | |
| 32 | 8***2 | Прокладка регулировочная | |
| 33 | 8***3 | Прокладка регулировочная | |
| 34 | 8***1 | Пластина стопорная | |
| 35 | 8***1 | Пластина стопорная | |
| 37 | 8***1 | Пластина стопорная | |
| 38 | 8***1 | Шайба регулировочная | |
| 39 | 8***9 | Палец дышла | |
| 41 | 8***1 | Гайка прорезная | |
| 41а | 8***8 | Гайка М27х1,5-6Н | |
| 42 | 8***1 | Шайба 27 | |
| 44 | 8***6 | Пластина | |
| 46 | 1***1 | Болт М8-6gх25 | |
| 47 | 1***1 | Гайка М16х1,5-6Н | |
| 48 | 1***1 | Гайка ЕМ18х1,5-6Н | |
| 50 | 1***1 | Шплинт разводной 5х50 | |
| 52 | 1***0 | Шайба пружинная 8 | |
| 53 | 1***0 | Шайба пружинная 16 | |
| 57 | 2***4 | Шайба 27Л ОСТ37.001.115-75 | |
| 60 | 1***1 | Шайба | |
| 62 | 1***1 | Шплинт 2,7х25 | |
| 65 | 8***6 | Масленка 1.3.06 ГОСТ 19853-74 | |
| 68 | 2***8 | Палец 12х38 ОСТ 37.001.163-79 | |
| 8 | 8***4 | Рукоятка стопора |
