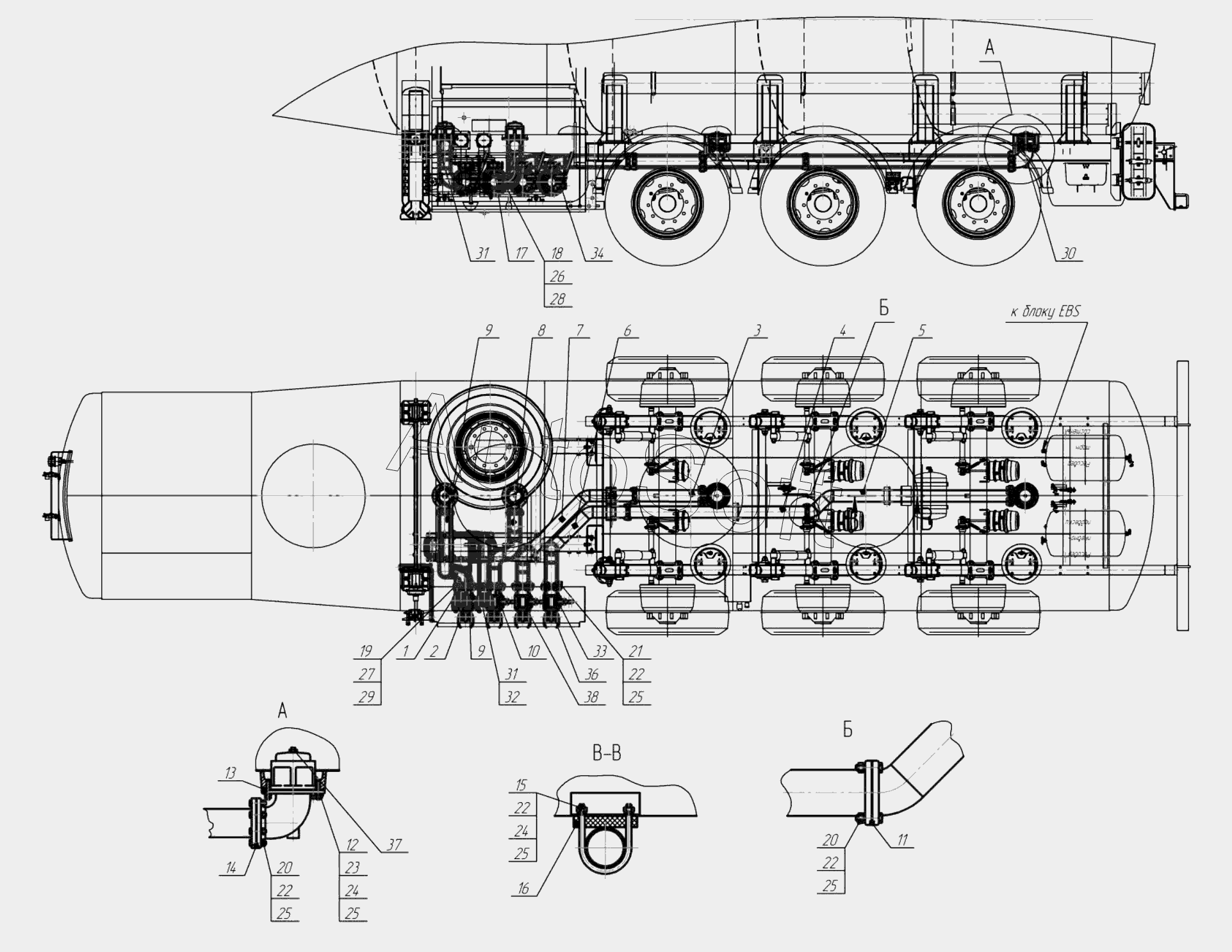

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96896-0110411 (2015). 96896-05-8001050 Установка сливно-наливного устройства
30
22
22
22
22
23
24
24
25
25
25
25
25
26
27
28
29
38
30
30
21
31
31
31
31
32
33
34
35
36
37
39
11
2
3
4
5
6
7
8
9
9
10
1
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Патрубок | |
| 2 | 9***5 | Патрубок | |
| 3 | 9***0 | Трубопровод | |
| 4 | 9***0 | Трубопровод | |
| 5 | 9***0 | Трубопровод | |
| 6 | 9***0 | Трубопровод | |
| 7 | 9***0 | Трубопровод | |
| 8 | 9***0 | Трубопровод | |
| 9 | 9***0 | Трубопровод | |
| 10 | 9***0 | Переходник | |
| 11 | 9***4 | Прокладка | |
| 12 | 9***2 | Шпилька | |
| 13 | 9***7 | Прокладка | |
| 14 | 9***7 | Прокладка | |
| 15 | 9***5 | Хомут | |
| 16 | 9***1 | Прокладка | |
| 17 | 9***6 | Кронштейн | |
| 18 | 1***1 | Болт М6-6gх20 | |
| 19 | 1***1 | Болт М8х1,25-6gх60 | |
| 20 | 1***1 | Болт ТЕМ12х1,256gх50 | |
| 21 | 1***1 | Болт М12х1,25-6gx55 | |
| 22 | 1***1 | Гайка М12х1,25-6Н | |
| 23 | 3***2 | Гайка М12-6Н | |
| 24 | 1***1 | Шайба | |
| 25 | 1***0 | Шайба пружинная 12 | |
| 26 | 1***1 | Гайка М6-6Н | |
| 27 | 1***1 | Гайка | |
| 28 | 1***7 | Шайба пружинная 6 | |
| 29 | 1***7 | Шайба пружинная | |
| 30 | В***d | Донный клапан | |
| 30 | Е***0 | Донный клапан | |
| 31 | В***2 | Донный клапан | |
| 31 | Е***1 | Донный клапан | |
| 32 | D***L | Крышка Саm-Lосk 3 | |
| 33 | J***V | Кран шаровой J080/067АVО-Т14-V | |
| 34 | 9***S | Указатель марки топлива | |
| 35 | L***С | Позиционный указатель марки топлива LС03007/С | |
| 36 | А***L | Адаптер с внутренней резьбой Саm-Lосk 3 | |
| 37 | Е***2 | Перепускной клапан | |
| 38 | 0***2 | Кольцо 080-090-58-2-3 | |
| 39 | 0***0 | Цепочка KN300 SS |
