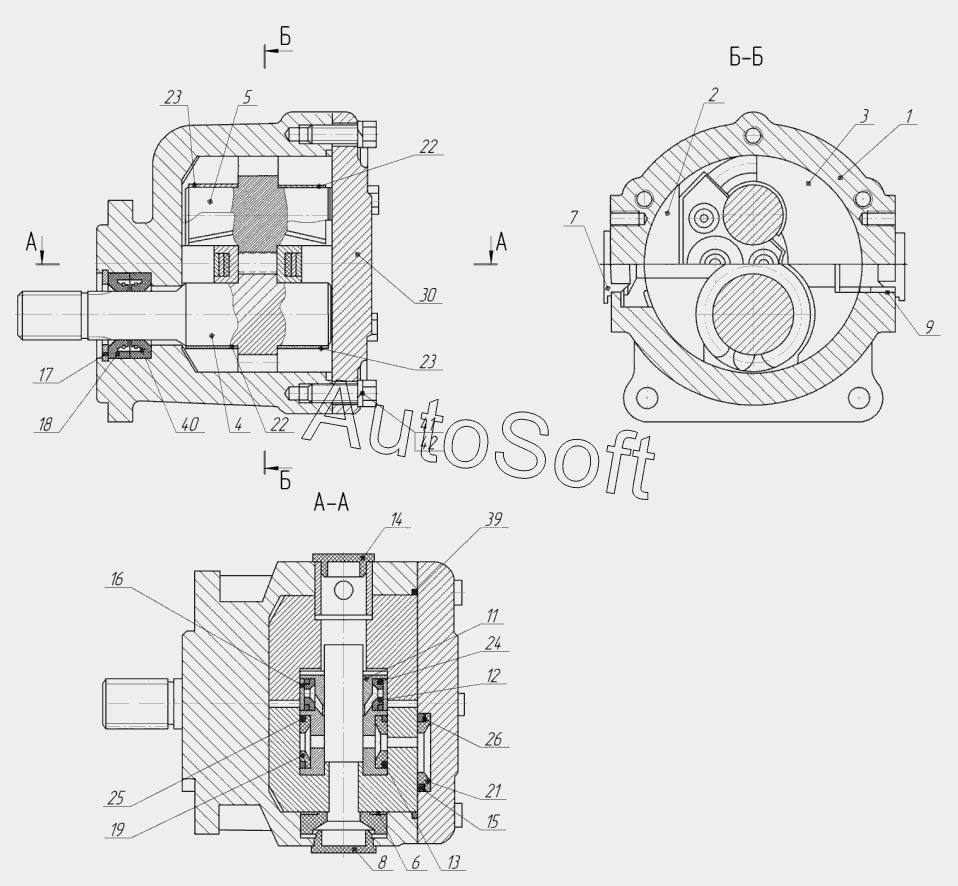

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96896-0110411 (2015). ГМШ 32-3-Л-00 Гидромотор шестеренный левого вращения
17
45
42
41
40
39
30
26
25
24
23
23
22
22
21
20
19
18
1
16
15
14
13
12
11
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***1 | Корпус | |
| 2 | Н***2 | Обойма поджимная | |
| 3 | Н***3 | Обойма подшипниковая | |
| 4 | Н***4 | Шестерня ведущая | |
| 5 | Н***5 | Шестерня ведомая | |
| 6 | Н***6 | Пластина опорная | |
| 7 | Н***7 | Пробка | |
| 8 | Н***8 | Манжета радиального уплотнения | |
| 9 | Н***9 | Втулка центрирующая | |
| 11 | Н***7 | Платик | |
| 12 | Н***5 | Кольцо предохранительное | |
| 13 | Н***4 | Кольцо предохранительное | |
| 14 | Н***8 | Пробка | |
| 15 | Н***4 | Кольцо предохранительное | |
| 16 | Н***6 | Пластина | |
| 17 | Н***Г | Кольцо пружинное упорное | |
| 18 | Н***А | Кольцо опорное | |
| 19 | Н***2 | Манжета торцового уплотнения | |
| 20 | Н***3 | Манжета торцового уплотнения | |
| 21 | 5***3 | Манжета | |
| 22 | Н***А | Вкладыш левый | |
| 23 | Н***6 | Вкладыш правый | |
| 24 | Н***0 | Прокладка предохранительная | |
| 25 | Н***3 | Прокладка предохранительная | |
| 26 | Н***4 | Прокладка предохранительная | |
| 30 | Г***1 | Крышка | |
| 39 | 1***2 | Кольцо | |
| 40 | 1***1 | Манжета 1,2-25х42-1 | |
| 41 | 3***4 | Болт М10-6gх30 | |
| 42 | 1***0 | Шайба пружинная 8 | |
| 45 | 1***2 | Кольцо |
