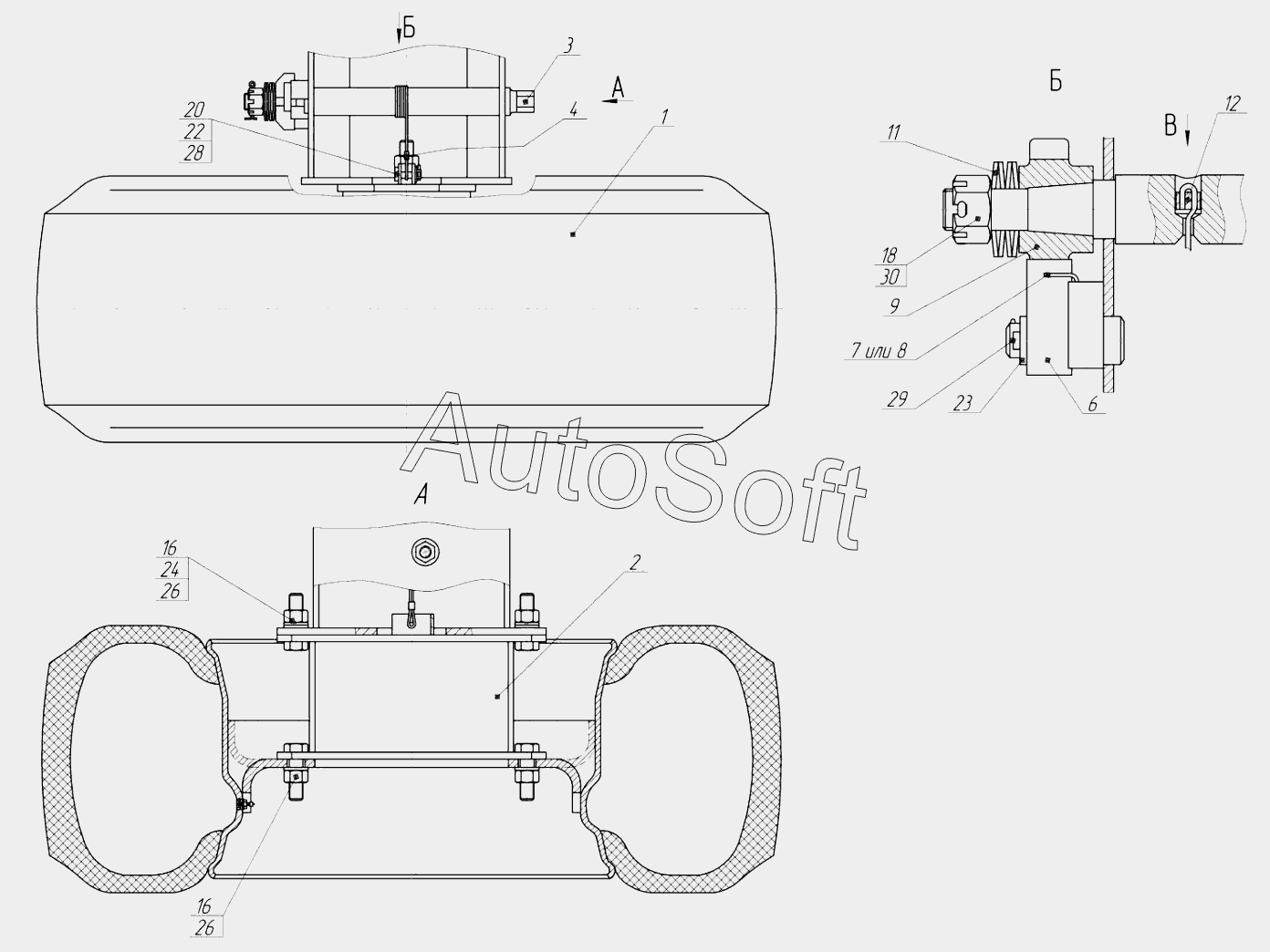

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96931-07 (2014). Установка запасного колеса 96894-3105001
30
29
28
26
26
24
23
22
20
18
16
16
1
12
11
9
7
6
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5410-3105883 | 5***3 | Вкладыш каната | |
| 96741-3105861-031 | 9***1 | Канат ворота | |
| 1 | 9***1 | Колесо в сборе | |
| 2 | 9***0 | Держатель запасного колеса | |
| 3 | 5***0 | Вал ворота | |
| 4 | 9***1 | Канат установки запасного колеса | |
| 6 | 5***5 | Защелка ворота держателя | |
| 7 | 5***9 | Пружина защелки ворота держателя запасного колеса | |
| 9 | 5***3 | Храповик ворота держателя запасного колеса | |
| 11 | 5***7 | Пружина тарельчатая ворота держателя запасного колеса | |
| 12 | 5***1 | Втулка обжимная | |
| 16 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 18 | 8***4 | Гайка Ек М24х1,5-6Н | |
| 20 | 2***7 | Палец 12х35 ОСТ37.001.163-75 | |
| 22 | 1***1 | Шайба | |
| 23 | 1***1 | Шайба плоская 20х35 | |
| 24 | 1***9 | Шайба | |
| 26 | 1***7 | Шайба пружинная 20 | |
| 28 | 1***1 | Шплинт разводной 4х25 | |
| 29 | 1***1 | Шплинт 5х30 | |
| 30 | 1***1 | Шплинт разводной 5х50 |
