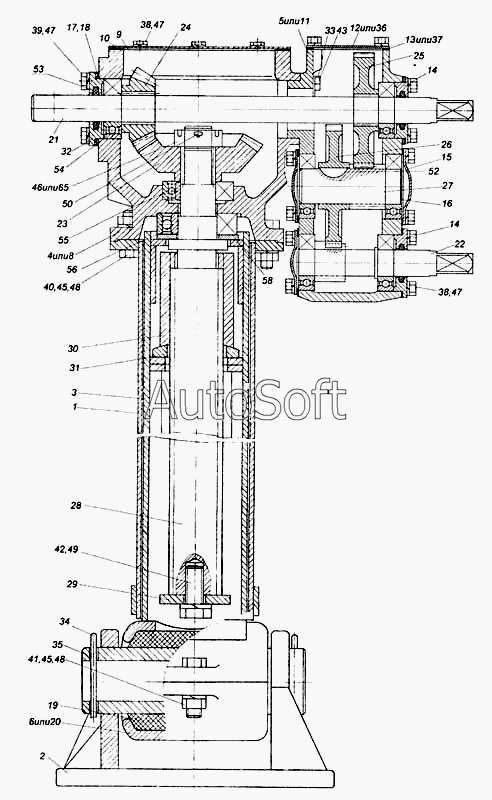

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341 (2005). Опорное устройство правое
42
28
29
30
31
32
33
34
35
36
37
40
41
27
45
45
46
48
48
48
49
50
52
53
54
55
56
58
65
15
2
3
4
5
6
8
8
9
10
11
12
13
14
14
1
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Корпус опоры | |
| 2 | 9***0 | Башмак опорного устройства | |
| 3 | 9***0 | Стойка опорного устройства | |
| 4 | 9***1 | Картер | |
| 5 | 9***1 | Картер редуктора | |
| 6 | 9***1 | Башмак стойки опоры | |
| 8 | 9***7 | Картер взамен | |
| 9 | 9***1 | Прокладка крышки | |
| 10 | 9***2 | Крышка картера | |
| 11 | 9***0 | Картер редуктора доп. | |
| 12 | 9***2 | Крышка картера | |
| 13 | 9***6 | Прокладка крышки | |
| 14 | 9***1 | Крышка подшипника | |
| 15 | 9***4 | Крышка подшипника | |
| 16 | 9***0 | Прокладка крышки | |
| 17 | 9***2 | Прокладка регулировочная | |
| 18 | 9***3 | Прокладка регулировочная | |
| 19 | 9***4 | Подушка | |
| 20 | 9***7 | Башмак стойки | |
| 21 | 9***8 | Вал правый | |
| 22 | 9***6 | Вал ведущий | |
| 23 | 9***0 | Шестерня | |
| 24 | 9***1 | Шестерня | |
| 25 | 9***6 | Шестерня ведомая | |
| 26 | 9***2 | Шестерня ведомая | |
| 27 | 9***4 | Вал-шестерня | |
| 28 | 9***2 | Винт | |
| 29 | 9***6 | Ограничитель | |
| 30 | 9***8 | Гайка винта | |
| 31 | 9***3 | Шайба сферическая опорная | |
| 32 | 9***0 | Крышка подшипника | |
| 33 | 9***0 | Пластина стопорная | |
| 34 | 9***1 | Шплинт доп. | |
| 35 | 9***2 | Ось | |
| 36 | 9***1 | Крышка картера редуктора | |
| 37 | 9***1 | Прокладка крышки редуктора | |
| 40 | 1***1 | Болт М12х1,25-6gх40 | |
| 41 | 1***1 | Болт ТЕМ12х1,256gх50 | |
| 42 | 8***3 | Болт ТЕМ14-6gх40 | |
| 45 | 1***1 | Гайка М12х1,25-6Н | |
| 46 | 8***9 | Гайка ЕкМ24х1,5-6Н | |
| 48 | 1***0 | Шайба пружинная 12 | |
| 49 | 1***0 | Шайба пружинная 14 | |
| 50 | 1***1 | Шплинт разводной 4х40 | |
| 52 | 9***5 | Шпонка | |
| 53 | 9***5 | Сальник | |
| 54 | П***5 | Подшипник радиальный 205 ГОСТ 8338-75 | |
| 55 | П***5 | Подшипник радиальный 206 ГОСТ 8338-75 | |
| 56 | 8***7 | Подшипник упорный ГОСТ 23526-79 | |
| 58 | 9***5 | Опора | |
| 65 | 9***0 | Гайка низкая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
