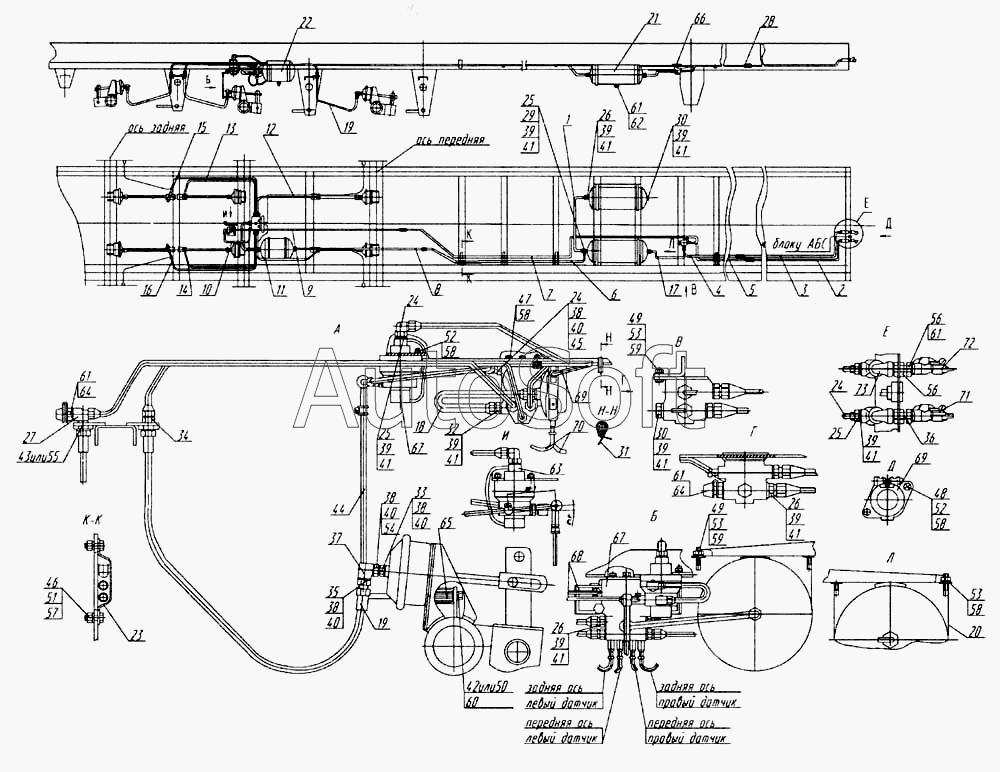

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341 (2005). Привод пневматический тормозов с АБС 93341-3500001
42
54
53
53
53
50
49
49
47
45
44
43
55
41
41
41
41
41
41
41
41
41
40
40
40
40
39
39
39
39
39
39
39
39
39
38
38
38
38
37
36
35
34
56
56
60
61
61
61
61
62
63
64
64
65
66
67
67
68
69
69
70
71
72
73
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
19
20
21
22
23
24
24
24
25
25
25
26
26
26
27
28
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Трубка между основными ресиверами | |
| 2 | 9***4 | Трубка питающей магистрали | |
| 3 | 9***0 | Трубка управляющей магистрали | |
| 4 | 9***6 | Трубка управляющей магистрали | |
| 5 | 9***1 | Трубка питающей магистрали | |
| 6 | 9***0 | Трубка от ресивера основного к ресиверу вспомогательному | |
| 7 | 9***4 | Трубка от воздухораспределителя к регулятору тормозных сил | |
| 8 | 9***2 | Трубка от ресивера основного к ресиверу вспомогательному | |
| 9 | 9***7 | Трубка от воздухораспределителя к регулятору тормозных сил | |
| 10 | 9***8 | Трубка от регулятора тормозных сил к клапану АБС | |
| 11 | 9***8 | Трубка от клапана АБС передняя | |
| 12 | 9***0 | Трубка от клапана АБС передняя | |
| 13 | 9***4 | Трубка от клапана АБС средняя | |
| 14 | 9***2 | Трубка от клапана АБС средняя | |
| 15 | 9***8 | Трубка от клапана АБС задняя | |
| 16 | 9***6 | Трубка от клапана АБС задняя | |
| 17 | 9***2 | Трубка от воздухораспределителя к рессиверу основному | |
| 18 | 9***6 | Трубка от ресивера вспомогательного к клапану АБС | |
| 19 | 8***0 | Шланг | |
| 20 | 9***2 | Хомут | |
| 21 | 9***5 | Баллон (рессивер основной) | |
| 22 | 9***5 | Баллон воздушный емкостью 20 л | |
| 23 | 9***9 | Скоба | |
| 24 | 9***4 | Угольник ввертный | |
| 25 | 9***1 | Переходник | |
| 26 | 9***9 | Штуцер | |
| 27 | 9***1 | Тройник | |
| 28 | 9***5 | Штуцер | |
| 29 | 9***2 | Тройник ввертной | |
| 30 | 9***4 | Пробка | |
| 31 | 4***5 | Хомут | |
| 32 | 9***5 | Штуцер | |
| 33 | 9***2 | Переходник | |
| 34 | 9***0 | Штуцер | |
| 35 | 9***9 | Переходник | |
| 36 | 9***1 | Переходник | |
| 37 | 9***1 | Угольник | |
| 38 | 9***4 | Кольцо уплотнительное | |
| 39 | 9***7 | Кольцо уплотнительное | |
| 40 | 9***4 | Скоба | |
| 41 | 9***7 | Скоба | |
| 42 | 9***8 | Болт | |
| 43 | 9***8 | Гайка | |
| 44 | 9***3 | Штанга | |
| 45 | 9***1 | Переходник | |
| 47 | 1***1 | Болт | |
| 49 | 1***1 | Болт ТЕМ10х1,25-6gх30 | |
| 50 | 1***1 | Болт М12х1,25-6gх25 | |
| 53 | 1***1 | Гайка | |
| 54 | 1***1 | Гайка М16х1,5-6Н | |
| 55 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 56 | 1***1 | Гайка ЕМ22х1,5-6Н | |
| 60 | 1***0 | Шайба пружинная 12 | |
| 61 | 1***0 | Прокладка 22х28х1,5 | |
| 62 | 1***0 | Кран слива конденсата | |
| 63 | 1***0 | Регулятор тормозных сил | |
| 64 | 1***0 | Клапан контрольного вывода | |
| 65 | Г***0 | Упругий элемент | |
| 66 | 1***0 | Клапан воздухораспределительный | |
| 67 | 4***0 | Клапан АБС с блоком управления «Vаriо Соmрасt» | |
| 68 | 4***0 | Кабель модулятора | |
| 69 | 4***0 | Кабель питания с розеткой ISО 7638 | |
| 70 | 4***0 | Удлинитель кабеля датчика | |
| 71 | 1***0 | Головка соединительная типа «Палм» | |
| 72 | 1***1 | Головка соединительная типа «Палм» | |
| 73 | 1***0 | Фильтр магистральный |
