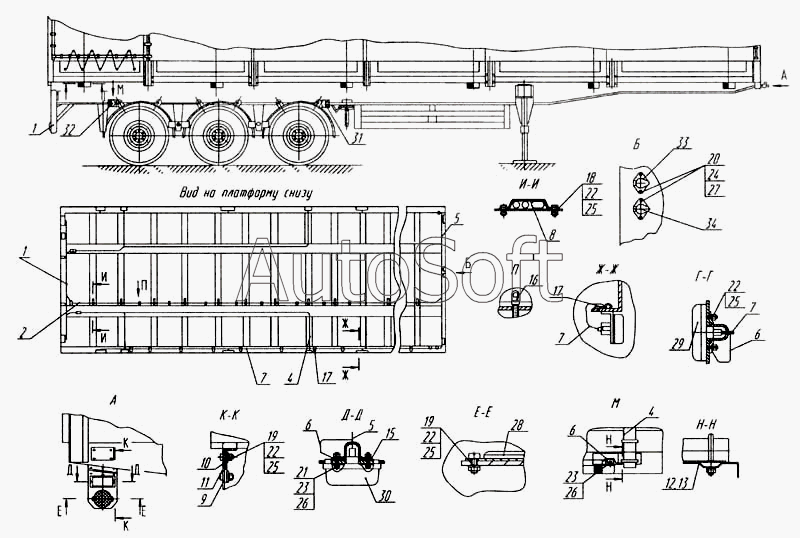

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341 (2005). Установка электрооборудования 93341-3700010
1
1
2
4
4
5
5
6
6
6
7
7
7
8
9
10
11
12
13
15
16
17
17
19
19
20
21
22
22
22
22
23
23
24
28
30
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Установка задних фонарей | |
| 2 | 9***0 | Жгут основной | |
| 3 | 9***9 | Пучок проводов задних фонарей | |
| 4 | 9***1 | Пучок проводов контурных огней | |
| 5 | 9***0 | Пучок проводов передних подфарников | |
| 6 | 9***5 | Перемычка «массы» | |
| 7 | 9***8 | Пучок проводов боковых габаритных фонарей | |
| 8 | 9***9 | Скоба | |
| 9 | 9***4 | Кронштейн переднего фонаря | |
| 10 | 9***5 | Пластина | |
| 11 | 9***6 | Прокладка | |
| 12 | 9***8 | Кронштейн левый | |
| 13 | 9***9 | Кронштейн правый | |
| 14 | 9***6 | Накладка | |
| 15 | 9***8 | Накладка | |
| 16 | 4***5 | Хомут | |
| 17 | 4***3 | Скоба | |
| 19 | 1***1 | Винт ТС с крестообразным шлицем М6-6gх16 | |
| 20 | 1***1 | Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45 | |
| 21 | 1***1 | Винт ТС с крестообразным шлицем и цилиндрической головкой М5-6gх20 | |
| 22 | 1***1 | Гайка ЕМ6-6Н | |
| 23 | 1***1 | Гайка | |
| 24 | Ф***0 | Фонарь боковой габаритный 431.3731010 | |
| 28 | С***0 | Световозвращатель ФП315ТУ37.003.079-80 | |
| 30 | Ф***2 | Фонарь передний 16.3712 ГОСТ 6964-72 | |
| 31 | Ф***1 | Фонарь контурный передний 361.3731 | |
| 32 | Ф***1 | Фонарь контурный задний 381.3731 | |
| 33 | Р***6 | Розетка типа 24 N ГОСТ 9200-76 | |
| 34 | Р***6 | Розетка типа 24S ГОСТ 9200-76 |
