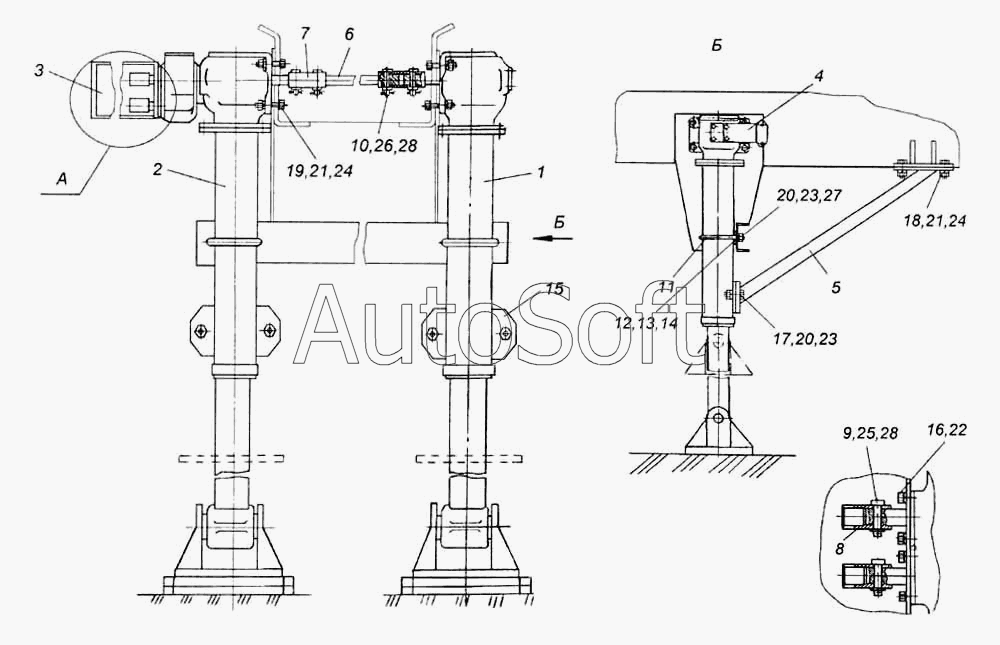

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693 (2005). Установка опорных устройств 9693-2720001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
17
18
19
20
20
21
21
23
23
24
24
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Опорное устройство левое | |
| 2 | 9***1 | Опорное устройство правое | |
| 3 | 9***0 | Кронштейн в сборе | |
| 4 | 9***5 | Кронштейн | |
| 5 | 9***0 | Раскос | |
| 6 | 9***8 | Вал | |
| 7 | 9***0 | Муфта | |
| 8 | 9***4 | Муфта соединительная | |
| 9 | 9***5 | Палец | |
| 10 | 9***2 | Палец | |
| 11 | 9***5 | Стремянка | |
| 12 | 9***0 | Пластина | |
| 13 | 9***1 | Пластина | |
| 14 | 9***2 | Пластина | |
| 15 | 9***3 | Пластина | |
| 17 | 1***1 | Болт ТЕМ14х1,5-6gх35 | |
| 18 | 1***1 | Болт М16х 1,5-6gх35 | |
| 19 | 1***1 | Болт ТЕМ16х1,5-6gх60 | |
| 20 | 1***1 | Гайка М14х1,5-6Н | |
| 21 | 1***1 | Гайка М16х1,5-6Н | |
| 23 | 1***1 | Шайба пружинная 14 | |
| 24 | 1***1 | Шайба пружинная 16 | |
| 26 | 1***1 | Шайба плоская 10х18 | |
| 27 | 1***1 | Шайба плоская 14х26 | |
| 28 | 1***1 | Шплинт разводной 3х20 |
