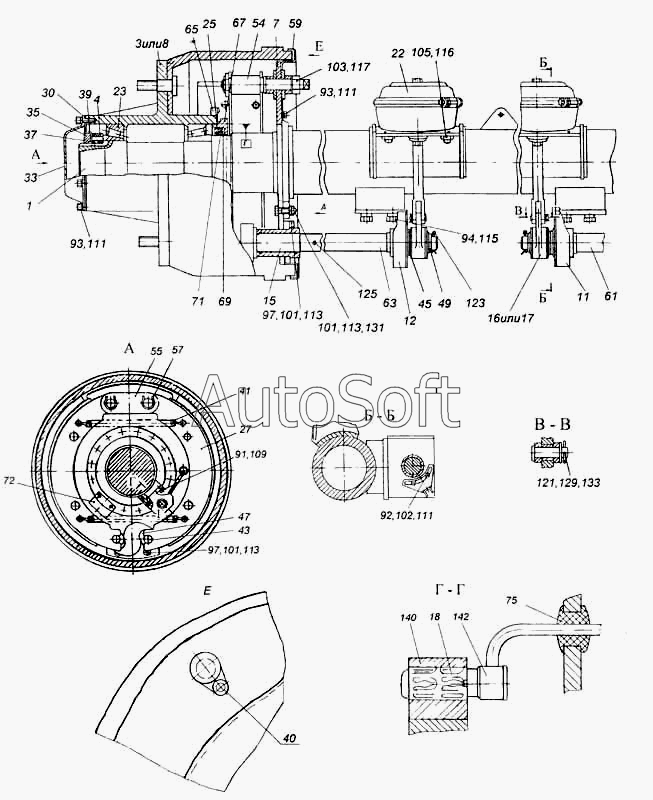

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693 (2005). Ось со ступицами и тормозами 9693-2410102
1
3
4
7
8
11
12
15
16
17
18
22
23
25
27
30
33
35
37
39
40
41
43
45
47
49
54
55
57
59
61
63
65
67
69
71
72
75
92
93
93
94
97
97
101
101
101
103
105
109
111
111
111
113
113
113
115
116
117
121
123
125
129
133
140
142
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Балка оси | |
| 3 | 9***0 | Ступица с тормозным барабаном | |
| 4 | 9***6 | Гайка подшипника | |
| 7 | 9***2 | Суппорт тормоза в сборе | |
| 8 | 9***0 | Ступица с тормозным барабаном в сборе | |
| 11 | 9***0 | Опора разжимного кулака | |
| 12 | 9***1 | Опора разжимного кулака | |
| 15 | 9***8 | Опора разжимного кулака | |
| 16 | 7***5 | Рычаг регулировочный фирмы Ноldек | |
| 17 | 5***6 | Рычаг регулировочный | |
| 18 | 9***0 | Держатель датчика | |
| 22 | 9***2 | Тормозная камера | |
| 23 | 7***К | Подшипник конический | |
| 25 | 8***7 | Манжета 115х145 | |
| 27 | 9***0 | Колодка с накладками в сборе | |
| 30 | 9***4 | Прокладка | |
| 33 | 9***6 | Крышка | |
| 35 | 9***8 | Контргайка | |
| 37 | 9***9 | Шайба замковая | |
| 39 | 9***2 | Шайба стопорная | |
| 40 | 9***1 | Заглушка | |
| 41 | 5***5 | Пружина | |
| 43 | 9***7 | Ось ролика колодки тормоза | |
| 45 | 9***8 | Шайба | |
| 47 | 9***9 | Ролик колодки | |
| 49 | 9***0 | Шайба | |
| 54 | 9***2 | Ось колодки | |
| 55 | 9***3 | Накладка осей колодок | |
| 57 | 9***4 | Чека оси колодок | |
| 59 | 9***0 | Щиток заднего тормоза | |
| 61 | 9***0 | Кулак разжимной правый | |
| 63 | 9***1 | Кулак разжимной левый | |
| 65 | 9***3 | Ротор | |
| 67 | 9***5 | Корпус | |
| 69 | 9***7 | Сальник | |
| 71 | 9***9 | Кольцо | |
| 72 | 9***0 | Ограничитель | |
| 75 | 9***1 | Кольцо | |
| 92 | 1***1 | Болт | |
| 93 | 1***1 | Болт ТЕМ8-6gх14 | |
| 94 | 1***1 | Болт ТЕМ14х1,5-6gх35 | |
| 97 | 1***1 | Болт самоконтрящий М12х1,25-6gх40 | |
| 101 | 1***1 | Гайка М12х1,25-6Н | |
| 103 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 105 | 3***3 | Гайка ЕМ16х1,5-6Н | |
| 109 | 1***7 | Шайба пружинная 6 | |
| 111 | 1***7 | Шайба пружинная 8 | |
| 113 | 1***7 | Шайба пружинная 12 | |
| 115 | 1***7 | Шайба пружинная 14 | |
| 116 | 1***7 | Шайба пружинная 16 | |
| 117 | 1***7 | Шайба пружинная 20 | |
| 121 | 1***1 | Шплинт разводной 4х25 | |
| 123 | 1***1 | Шплинт разводной 6х40 | |
| 125 | 1***1 | Шплинт разводной 6х50 | |
| 129 | 2***8 | Палец 12х38 ОСТ 37.001.163-79 | |
| 133 | 1***1 | Шайба | |
| 140 | 8***4 | Втулка | |
| 142 | 4***0 | Датчик АБС+ SО |
