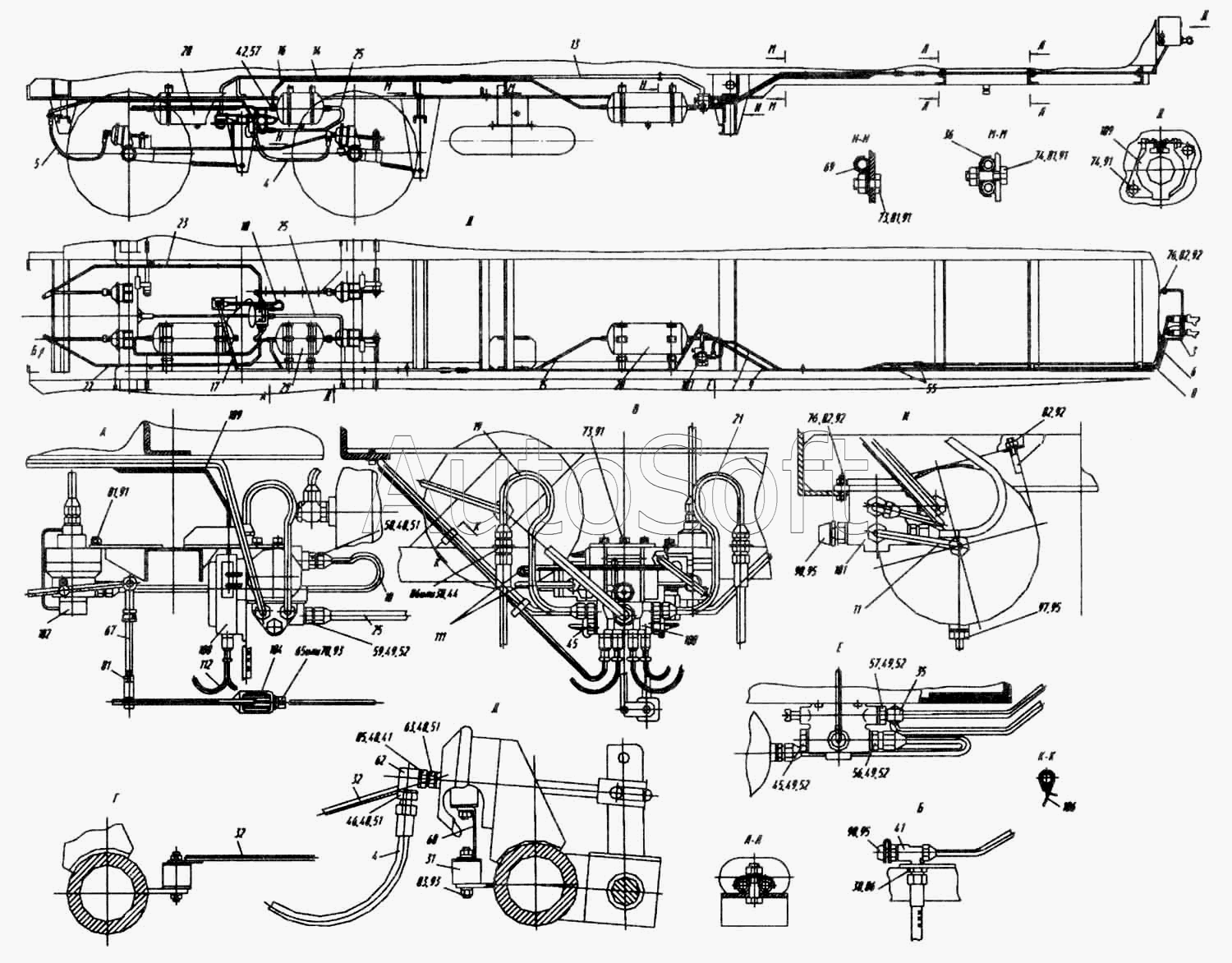

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693 (2005). Привод пневматический тормозов с АБС
62
78
76
76
73
69
67
65
63
82
82
82
82
59
58
57
57
56
55
52
52
52
52
51
51
51
49
49
49
49
83
86
93
93
95
95
95
97
97
98
101
102
104
106
108
109
109
111
112
11
21
19
17
16
14
13
13
22
9
8
6
5
4
4
3
23
25
25
25
28
29
31
32
32
35
36
38
41
41
42
44
45
45
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Хомут | |
| 3 | 9***0 | Установка соединительных головок | |
| 4 | 8***0 | Шланг | |
| 5 | 9***0 | Шланг | |
| 6 | 9***0 | Трубка управляющей магистрали | |
| 7 | 9***2 | Трубка управляющей магистрали | |
| 8 | 9***6 | Трубка питающей магистрали | |
| 9 | 9***8 | Трубка питающей магистрали | |
| 11 | 9***2 | Трубка от воздухораспределителя к баллону | |
| 13 | 9***6 | Трубка от воздухораспределителя к регулятору тормозных сил | |
| 14 | 9***8 | Трубка от воздухораспределителя к регулятору тормозных сил | |
| 15 | 9***2 | Трубка от баллона до штуцера | |
| 16 | 9***4 | Трубка от штуцера до баллона дополнительного | |
| 17 | 9***6 | Трубка дополнительная | |
| 18 | 9***1 | Трубка от регулятора тормозных сил к клапану АБС | |
| 19 | 9***1 | Трубка от клапана АБС передняя правая | |
| 21 | 9***3 | Трубка от клапана АБС передняя | |
| 22 | 9***1 | Трубка от клапана АБС задняя | |
| 23 | 9***3 | Трубка от клапана АБС задняя левая | |
| 25 | 9***1 | Трубка от баллона к клапану АБС | |
| 28 | 9***5 | Баллон воздушный емкостью 40 л | |
| 29 | 9***5 | Баллон воздушный емкостью 20 л | |
| 31 | 9***0 | Компенсатор | |
| 32 | 9***0 | Штанга | |
| 35 | 9***4 | Угольник ввертный | |
| 36 | 9***5 | Скоба | |
| 38 | 9***8 | Гайка | |
| 41 | 9***1 | Тройник | |
| 42 | 9***2 | Тройник ввертной | |
| 44 | 9***0 | Штуцер | |
| 45 | 9***4 | Пробка | |
| 46 | 9***9 | Переходник | |
| 48 | 9***4 | Кольцо уплотнительное | |
| 49 | 9***7 | Кольцо уплотнительное | |
| 51 | 9***4 | Скоба | |
| 52 | 9***7 | Скоба | |
| 55 | 9***5 | Штуцер | |
| 56 | 9***9 | Штуцер | |
| 57 | 9***1 | Переходник | |
| 58 | 8***1 | Переходник | |
| 59 | 9***5 | Штуцер | |
| 62 | 9***1 | Угольник | |
| 63 | 9***2 | Переходник | |
| 65 | 9***8 | Болт | |
| 67 | 9***3 | Штанга | |
| 68 | 9***5 | Кронштейн | |
| 69 | 9***3 | Скоба | |
| 73 | 1***1 | Болт | |
| 76 | 1***1 | Болт ТЕМ10х1,25-6gх30 | |
| 78 | 1***1 | Болт М12х1,25-6gх25 | |
| 82 | 1***1 | Гайка | |
| 83 | 1***1 | Гайка М12х1,25-6Н | |
| 85 | 1***1 | Гайка М16х1,5-6Н | |
| 86 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 93 | 1***0 | Шайба пружинная 12 | |
| 95 | 1***0 | Прокладка 22х28х1,5 | |
| 97 | 1***0 | Кран слива конденсата | |
| 98 | 1***0 | Клапан контрольного вывода | |
| 101 | 1***0 | Клапан воздухораспределительный | |
| 102 | 1***0 | Регулятор тормозных сил | |
| 104 | Г***0 | Упругий элемент | |
| 106 | 4***5 | Хомут | |
| 108 | 4***0 | Клапан АБС с блоком управления "Vаriо соmрасt" | |
| 109 | 4***0 | Кабель питания с розеткой | |
| 111 | 4***0 | Кабель модулятора | |
| 112 | 4***0 | Удлинитель кабеля датчика |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
