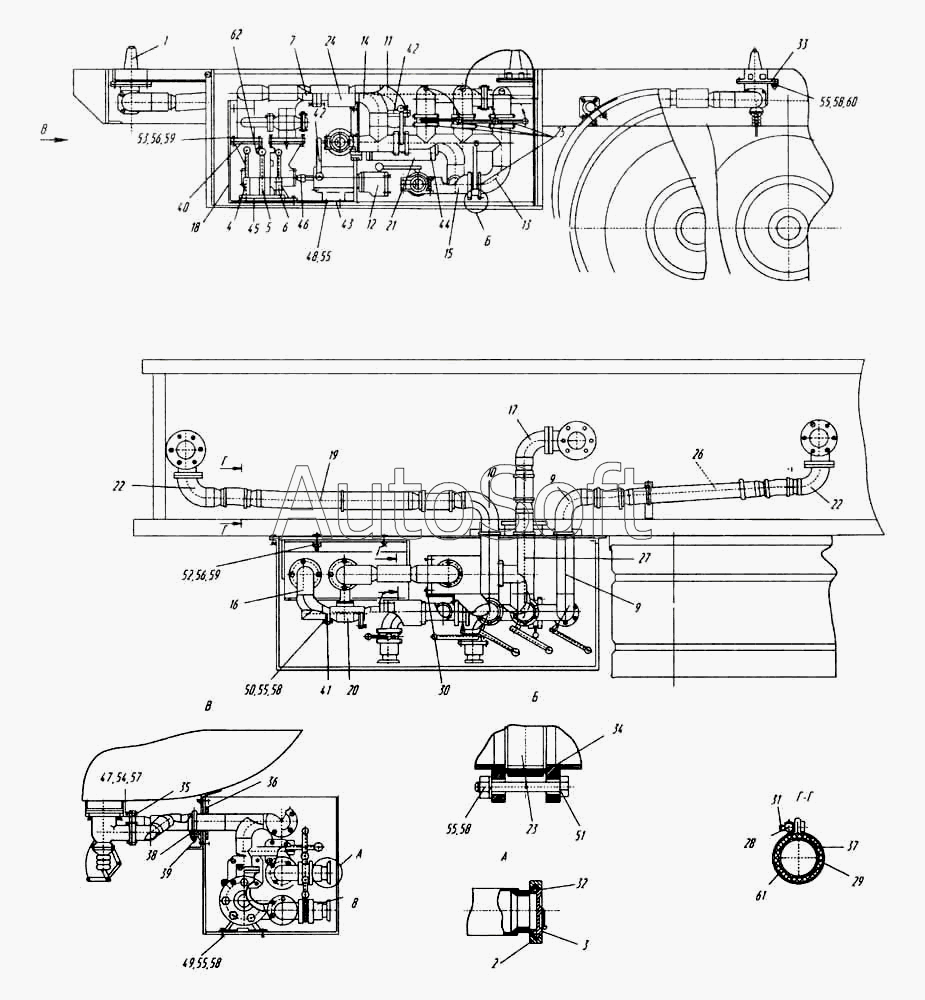

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693 (2005). Установка наливно-сливного устройства 9693-01-8000050
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
55
55
55
56
56
58
58
58
58
59
59
60
61
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Кран сливной | |
| 2 | 9***0 | Хомут | |
| 3 | 9***0 | Заглушка | |
| 4 | 9***0 | Привод ручной | |
| 5 | 9***0 | Привод ручной | |
| 6 | 9***0 | Привод ручной | |
| 7 | 6***0 | Трубопровод | |
| 8 | 6***0 | Муфта | |
| 9 | 9***0 | Трубопровод правый | |
| 10 | 9***1 | Трубопровод левый | |
| 11 | 9***0 | Трубопровод | |
| 12 | 9***0 | Установка гидромотора | |
| 13 | 9***0 | Коллектор | |
| 14 | 9***0 | Тройник | |
| 15 | 9***0 | Тройник | |
| 16 | 9***0 | Тройник | |
| 17 | 9***0 | Трубопровод | |
| 18 | 9***0 | Кронштейн насоса | |
| 19 | 9***0 | Трубопровод | |
| 20 | 6***0 | Клапан предохранительный | |
| 21 | 9***0 | Фильтр | |
| 22 | 6***0 | Отвод | |
| 23 | 6***0 | Затвор поворотный | |
| 24 | 6***0 | Охладитель масла | |
| 25 | 6***1 | Затвор поворотный Ду80 | |
| 26 | 9***0 | Трубопровод | |
| 27 | 9***0 | Трубопровод | |
| 28 | 9***2 | Гайка | |
| 29 | 9***6 | Скоба | |
| 30 | 9***9 | Кронштейн | |
| 31 | 9***6 | Болт | |
| 32 | 9***1 | Кольцо уплотнительное | |
| 33 | 9***2 | Прокладка | |
| 34 | 9***0 | Прокладка | |
| 35 | 6***3 | Прокладка | |
| 36 | 9***2 | Прокладка | |
| 37 | 9***5 | Пружина | |
| 38 | 9***4 | Прокладка | |
| 39 | 9***5 | Хомут | |
| 40 | 9***2 | Прокладка | |
| 41 | 9***3 | Прокладка | |
| 42 | 9***3 | Прокладка | |
| 43 | 9***5 | Прокладка | |
| 44 | 9***6 | Прокладка | |
| 45 | 9***0 | Кронштейн | |
| 46 | 9***8 | Штифт | |
| 47 | 1***1 | Болт ТЕМ10х1,25-6gх50 | |
| 48 | 1***1 | Болт ТЕМ12-6gх30 | |
| 49 | 1***1 | Болт М12х1,25-6gх40 | |
| 50 | 1***1 | Болт ТЕМ12х1,25-6gх45 | |
| 51 | 1***1 | Болт ТЕМ12х1,25-6gх90 | |
| 52 | 1***1 | Болт ТЕМ16х1,5-6gх40 | |
| 53 | 1***1 | Болт ТЕМ16х1,5-6gх60 | |
| 54 | 1***1 | Гайка | |
| 55 | 1***1 | Гайка М12х1,25-6Н | |
| 56 | 1***1 | Гайка М16х1,5-6Н | |
| 58 | 1***0 | Шайба пружинная 12 | |
| 59 | 1***0 | Шайба пружинная 16 | |
| 60 | 1***1 | Шпилька М12х1,25-6gх18х30 | |
| 61 | 8***0 | Рукав | |
| 62 | Н***2 | Насос СВН-80А-Л-У2 ЖН 30-Л-У2 | |
| 62 | Н***7 | Насос СВН-80А-Л-У2 ТУ 26-06-969-77 |
