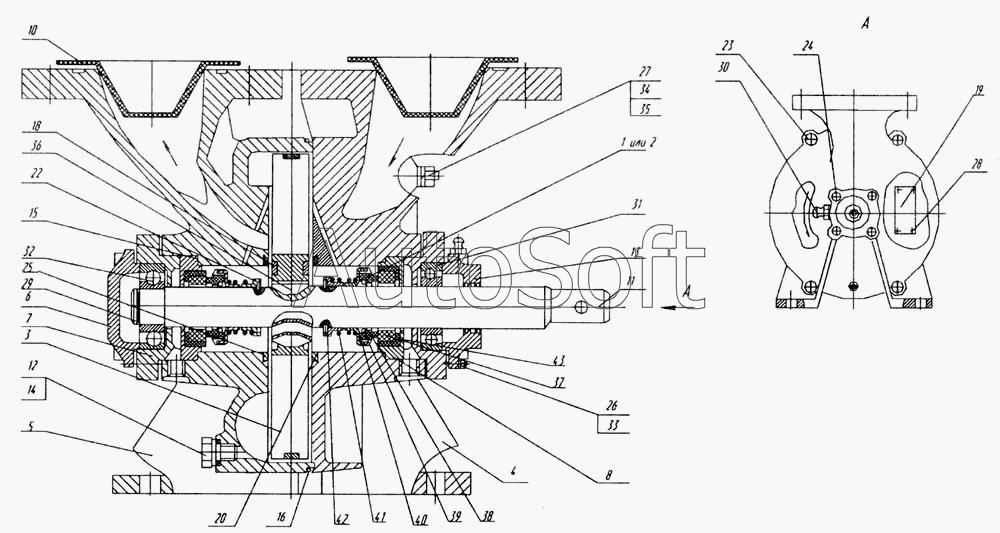

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693 (2005). Насос самовсасывающий вихревой
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
18
19
20
22
23
24
25
27
28
29
30
31
32
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ж***0 | Уплотнение торцевое | |
| 2 | 2***0 | Уплотнение торцовое | |
| 3 | Ж***0 | Колесо рабочее | |
| 4 | Ж***8 | Секция всасывающая | |
| 5 | Ж***0 | Секция напорная | |
| 6 | Ж***2 | Крышка глухая | |
| 7 | Ж***4 | Корпус подшипника | |
| 8 | Ж***6 | Обойма | |
| 10 | 7***9 | Заглушка | |
| 11 | Ж***2 | Вал | |
| 12 | Ж***4 | Пробка | |
| 13 | Ж***6 | Крышка подшипника | |
| 14 | Ж***8 | Прокладка | |
| 15 | Ж***0 | Прокладка | |
| 16 | Ж***2 | Кольцо уплотнительное | |
| 17 | Ж***1 | Кольцо | |
| 18 | Ж***2 | Кольцо | |
| 19 | Ж***0 | Табличка | |
| 20 | Ж***2 | Кольцо закладное на секцию ЖН.30-3060028 | |
| 22 | Ж***2 | Штифт | |
| 23 | Ж***4 | Шпилька | |
| 24 | Ж***5 | Шпилька | |
| 25 | Ж***2 | Кольцо закладное на секцию ЖН.30-3060030 | |
| 27 | 1***1 | Гайка М12х1,25-6Н | |
| 28 | 1***0 | Заклепка 3х4 | |
| 29 | 1***6 | Кольцо стопорное проволочное Двн=23.2мм | |
| 30 | М***4 | Масленка 1,3 Ц.6 ГОСТ 19853-74 | |
| 31 | П***5 | Подшипник 206 ГОСТ 8338-75 | |
| 32 | П***5 | Подшипник 305 ГОСТ 8338-75 | |
| 34 | 1***0 | Шайба пружинная 12 | |
| 35 | 1***1 | Шайба | |
| 36 | 8***7 | Шпонка сегментная ГОСТ 24071-80 | |
| 37 | Ж***1 | Кольцо неподвижное | |
| 38 | Ж***2 | Кольцо подвижное | |
| 39 | Ж***3 | Кольцо уплотнительное | |
| 40 | Ж***4 | Шайба | |
| 41 | Ж***5 | Пружина | |
| 42 | Ж***6 | Втулка нажимная | |
| 43 | Ж***7 | Манжета |
