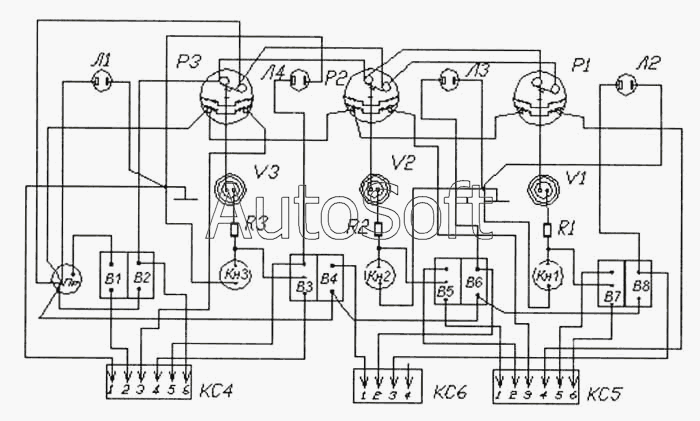

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9693 (2005). Щиток приборов (электрическая схема)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R1, R2, R3 | R***3 | Резисторы | |
| V1, V2, V3 | V***3 | Тиристоры | |
| В1 | В***1 | Выключатель питания | |
| В2 | В***2 | Выключатель освещения | |
| В3, В5, В7 | В***7 | Переключатели режима работ («Налив-Слив») | |
| В4, В6, В8 | В***8 | Выключатели ЭПК | |
| Кн1, Кн2, Кн3 | К***3 | Кнопки контроля | |
| КС4, КС5 | К***5 | Колодка гнездовая 02-6.3-06 ОСТ 37.003.032-88 | |
| Л1 | Л***1 | Лампа контроля питания | |
| Л2, Л3, Л4 | Л***4 | Лампы контроля ЭПК | |
| Пр | П***р | Предохранитель | |
| Р1, Р2, Р3 | Р***3 | Указатели уровня |
