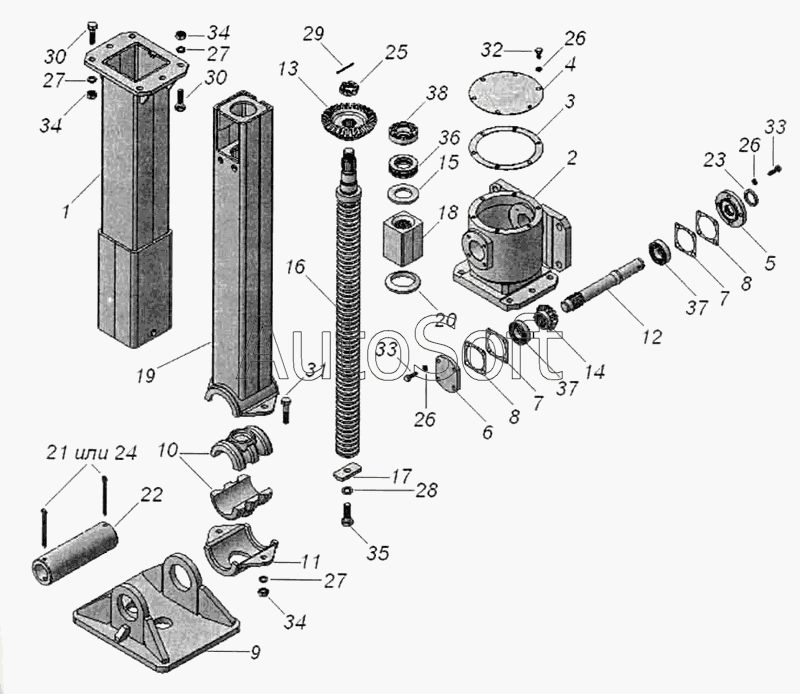

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509 (2006). Опорное устройство левое 96741-2700031-01
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
27
27
28
29
30
30
31
34
34
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Корпус опоры | |
| 2 | 9***1 | Картер | |
| 3 | 9***1 | Прокладка крышки | |
| 4 | 9***2 | Крышка картера | |
| 5 | 9***0 | Крышка подшипника | |
| 6 | 9***5 | Крышка подшипника | |
| 7 | 9***2 | Прокладка регулировочная | |
| 8 | 9***3 | Прокладка регулировочная | |
| 9 | 9***0 | Башмак опорного устройства | |
| 10 | 9***4 | Подушка | |
| 11 | 9***1 | Башмак стойки опоры | |
| 12 | 9***9 | Вал опорного устройства | |
| 13 | 9***0 | Шестерня | |
| 14 | 9***1 | Шестерня | |
| 15 | 9***5 | Опора | |
| 16 | 9***1 | Винт | |
| 17 | 9***6 | Ограничитель | |
| 18 | 9***8 | Гайка винта | |
| 19 | 9***1 | Стойка опорного устройства | |
| 20 | 9***3 | Шайба сферическая опорная | |
| 21 | 9***1 | Шплинт доп. | |
| 22 | 9***2 | Ось | |
| 23 | 9***5 | Сальник | |
| 24 | 9***7 | Проволока III - 6,0 ГОСТ 9389-75 L=110+/-2мм | |
| 25 | 9***0 | Гайка низкая | |
| 27 | 1***0 | Шайба пружинная 12 | |
| 28 | 1***0 | Шайба пружинная 14 | |
| 29 | 1***1 | Шплинт разводной 4х40 | |
| 30 | 1***1 | Болт М12х1,25-6gх40 | |
| 31 | 1***1 | Болт ТЕМ12х1,256gх50 | |
| 34 | 1***1 | Гайка М12х1,25-6Н | |
| 35 | 8***3 | Болт ТЕМ14-6gх40 | |
| 36 | 9***7 | Подшипник упорный ГОСТ 23526-79 | |
| 37 | П***5 | Подшипник радиальный 205 ГОСТ 8338-75 | |
| 38 | П***5 | Подшипник радиальный 206 ГОСТ 8338-75 |
